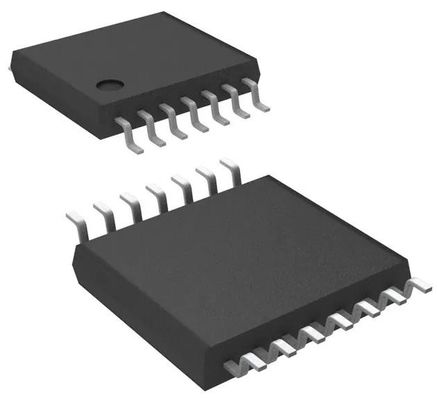

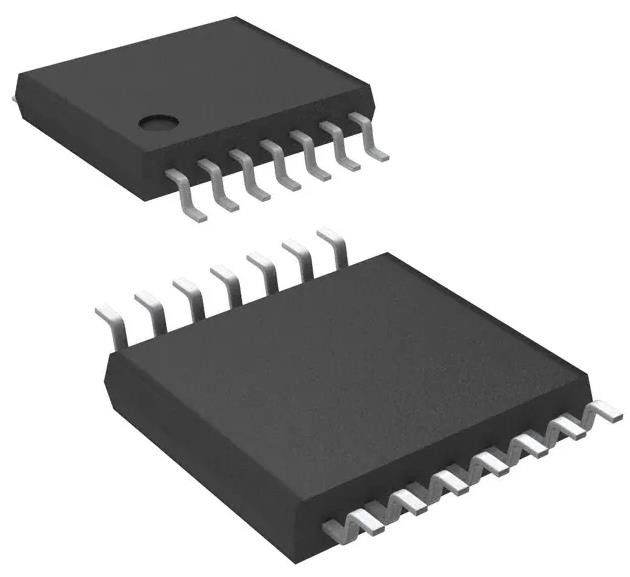

MC74LCX14DTR2G Gate Inverter IC 6 Channel Schmitt Trigger 14-TSSO
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MC74LCX14DTR2G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Logische type: | Inverter | Aantal circuits: | 6 |
|---|---|---|---|
| Aantal Input: | 1 | Kenmerken: | Schmitt trigger |
| Spanning - Voeding: | 2V ~ 3.6V | Huidig - Rustig (Maximum): | 10 µA |
| Huidig - Hoge Output, Laag: | 24mA, 24mA | Het Lage Niveau van de inputlogica -: | 0.4V ~ 0.6V |
| Het Hoge Niveau van de inputlogica -: | 1.7V ~ 2.2V | Max Voortplantingsvertraging @ V, Max CL: | 6.5ns @ 3.3V, 50pF |
| Hoog licht: | MC74LCX14DTR2G,MC74LCX14DTR2G Gate Inverter IC |
||
Productomschrijving
MC74LCX14DTR2G Inverter IC 6 Kanaal Schmitt Trigger 14-TSSO
IC-INVERTER 6CH 1-INP 14TSSOP
Specificaties vanMC74LCX14DTR2G
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Poorten en omvormers | |
| Mfr | een half |
| Reeks | 74LCX |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Logische type | Inverter |
| Aantal circuits | 6 |
| Aantal ingangen | 1 |
| Kenmerken | Schmitt Trigger |
| Spanning - Voeding | 2V ~ 3,6V |
| Stroom - stilstand (maximaal) | 10 μA |
| Stroom - Uitgang hoog, laag | 24mA, 24mA |
| Invoerlogisch niveau - laag | 0.4V ~ 0.6V |
| Invoerlogisch niveau - hoog | 1.7V ~ 2.2V |
| Maximale verspreidingsvertraging @ V, maximale CL | 6.5ns @ 3.3V, 50pF |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 14-TSSOP |
| Pakket / doos | 14-TSSOP (0,173", 4,40 mm breedte) |
| Basisproductnummer | 74LCX14 |
Kenmerken vanMC74LCX14DTR2G
* Ontworpen voor 2,3 V tot 3,6 V VCC-operatie
* 5,0 V tolerante ingangen − Interfacecapaciteit met 5,0 V TTL-logic
* LVTTL-compatibel
* LVCMOS-compatibel
* 24 mA Balanced Output Sink en broncapaciteit
* Bijna nul statische voedingsstroom (10 A) vermindert de stroombehoefte van het systeem aanzienlijk
* Vergrendelingsprestaties hoger dan 500 mA
* Stroomdrijfvermogen is 24 mA bij bron/zonken
* Pin en functie compatibel met andere standaardlogische families
* ESD-prestaties: Mensenlichaammodel >2000 V Machinemodel >100 V
* Chipcomplexiteit: 41 gelijkwaardige poorten
* Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en zijn RoHS-conform
Toepassingen vanMC74LCX14DTR2G
De MC74LCX14 is een high performance hex-omvormer met Schmitt-Trigger-invoer die werkt van een 2,3 tot 3,6 V voeding
Milieuclassificaties en exportclassificaties vanMC74LCX14DTR2G
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
