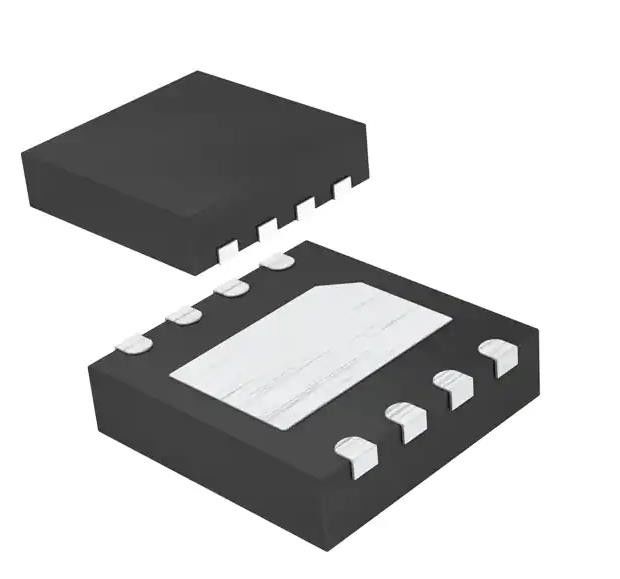

MAX5054BATA+T Gate Driver IC met 4V - 15V omkering/niet-omkering 8-TDFN (3x3)
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MAX5054BATA+T |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Gedreven Configuratie: | Laag-kant | Kanaaltype: | Onafhankelijk |
|---|---|---|---|
| Aantal Bestuurders: | 2 | Poorttype: | N-Channel MOSFET |
| Spanning - Voeding: | 4V ~ 15V | Logicavoltage - VIL, VIH: | 0.8V, 2.1V |
| Huidig - Piekoutput (Bron, Gootsteen): | 4A, 4A | Stijgings/Daling Tijd (Type): | 32 en 26 uur |
| Hoog licht: | MAX5054BATA+T,SMD-poortdriver-IC,8-TDFN Gate Driver IC |
||
Productomschrijving
MAX5054BATA+T Gate Driver IC met omdraaiende niet-omdraaiende 8-TDFN (3x3)
IC-GATE DRVR-LOW-SIDE 8TDFN
Specificaties van MAX5054BATA+T
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Draaiers van hekken | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Niet voor nieuwe ontwerpen |
| Gedreven configuratie | De laagste kant |
| Type kanaal | Onafhankelijk |
| Aantal bestuurders | 2 |
| Type poort | N-kanaal MOSFET |
| Spanning - Voeding | 4V ~ 15V |
| Logische spanning - VIL, VIH | 0.8V, 2.1V |
| Stroom - piekuitgang (bron, put) | 4A, 4A |
| Invoertype | Inverteren, niet-inverteren |
| Tijdstip van stijging / daling (type) | 32 en 26 uur |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 8-WDFN blootgestelde pad |
| Verpakking van de leverancier | 8-TDFN (3x3) |
| Basisproductnummer | MAX5054 |
KenmerkenvanMAX5054BATA+T
* 4V tot 15V enkel stroomvoorziening
* 4A Piekbron/Sink Drive-stroom
* 20 ns (typisch) Verspreidingsvertraging
* Matching delay tussen inverterende en niet-inverterende inputs
* Matching propagatievertraging tussen twee kanalen
* VDD / 2 CMOS Logic Inputs (MAX5054AATA)
* TTL Logic Inputs (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0.1 x VDD (CMOS) en 0.3V (TTL) Logic-Input Hysteresis
* Tot +18V logische ingangen (ongeacht VDD-spanning)
* Lage invoercapaciteit: 2,5 pF (typisch)
* 40 μA (typisch) stilstaande stroom
* Bedrijftemperatuurbereik van -40°C tot +125°C
* 8-pin TDFN- en SO-pakketten
ToepassingenvanMAX5054BATA+T
* Power MOSFET schakelen
* Motorcontrole
* Stroomvoorzieningen voor schakelaarmodus
* Stroomvoorzieningsmodules
* DC-DC-omvormers
Milieuclassificaties en exportclassificaties vanMAX5054BATA+T
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
