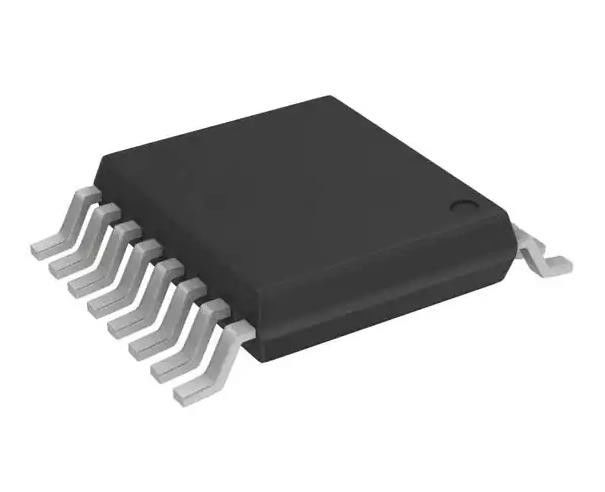

PI6C557-03AQLEX PCI Express Clock Timing IC met 200MHz 1 Uitgang 16-TSSOP
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | De in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules: |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Hoofddoel: | Ethernet, PCI Express (PCIe) | Invoer: | Uur, Crystal. |
|---|---|---|---|
| Output: | HCSL, LVDS | Aantal circuits: | 1 |
| Verhouding - Input:Output: | 1:02 | Differentieel - Input:Output: | Nee/Ja |
| Frequentie - Max.: | 200 MHz | Spanning - Voeding: | 3V ~ 3,6V |
| Hoog licht: | De in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules:,PCI Express Clock Timing IC,Clock Timing IC van 200 MHz |
||
Productomschrijving
PI6C557-03AQLEX PCI Express Clock/Timing IC met 200MHz 1 Uitgang 16-TSSOP
IC CLOCK GENERATOR 16TSSOP
Specificaties van De in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules:
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Toepassingsspecifieke klok/tijdstip | |
| Mfr | Dioden geïntegreerd |
| Reeks | Automobilerij, AEC-Q100 |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| PLL | - Ja, dat klopt. |
| Hoofddoel | Ethernet, PCI Express (PCIe) |
| Invoer | Uur, Crystal. |
| Output | HCSL, LVDS |
| Aantal circuits | 1 |
| Verhouding - Input:Output | 1:02 |
| Differentieel - Input:Output | Nee/Ja |
| Frequentie - Max. | 200 MHz |
| Spanning - Voeding | 3V ~ 3,6V |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Pakket / doos | 16-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 16-TSSOP |
| Basisproductnummer | PI6C557 |
KenmerkenvanDe in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules:
* PCIe® 2.0 conform
- Fase jitter - 2.1ps RMS (typisch)
* LVDS-compatibele uitgangen
* Voerspanning van 3,3 V ± 10%
* 25MHz kristal- of klokinvoerfrequentie
* HCSL-uitgangen, 0,8 V differentiële stroommoduspar
* Jitter 35ps van cyclus tot cyclus (typisch)
* Spread van -0,5%, -0,75%, en geen spread
* Spread Bypass-optie beschikbaar
* Verspreiding en frequentie selectie via externe pinnen
* Volledig loodvrij en volledig RoHS-conform (Notes 1 & 2)
* Halogeen- en antimonvrij.
ToepassingenvanDe in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules:
* Ontkoppelende condensatoren
- Ontkoppelingscapacitoren van 0,01 μF moeten tussen elke VDD-pin en het grondvlak worden aangesloten en zo dicht mogelijk bij de VDD-pin worden geplaatst.
* Kristal
Gebruik een 25MHz fundamentele modus parallel resonantie kristal met minder dan 300ppm van de fout over temperatuur.
Milieuclassificaties en exportclassificaties vanDe in punt 1 bedoelde gegevens moeten worden verzameld in een van de volgende modules:
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
