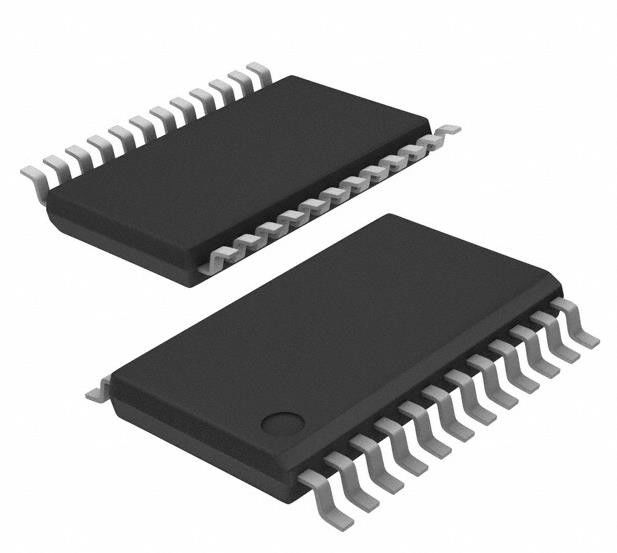

TS3A27518EPWR 6 Circuit Integrated Circuit Chip Analog Switch IC 24-TSSOP
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TS3A27518EPWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Multiplexer/Demultiplexer-circuit: | 2:01 | Aantal circuits: | 6 |
|---|---|---|---|
| (De Maximum) Weerstand van de op-staat: | 6.2 Ohm | Kanaal-aan-kanaal Aanpassing (ΔRon): | 300mOhm |
| Voltage - de Levering, kiest uit (V+): | 1.65V ~ 3.6V | Schakelaartijd (Ton, (Maximum) Toff): | 59 en 60,6 |
| -3db bandbreedte: | 240MHz | Lasteninjectie: | 0.81pC |
| Kanaalcapacitieve weerstand (Cs (weg), CD (weg)): | 13pF, 8.5pF | Huidig - Lekkage (IS (weg)) (Maximum): | 1µA |
| Hoog licht: | TS3A27518EPWR,TS3A27518EPWR Integrated Circuit Chip,24-TSSOP Analoog Switch IC |
||
Productomschrijving
TS3A27518EPWR 6 Circuit Integrated Circuit Chip Switch 2:1 6.2Ohm 24-TSSOP
IC-Switch SPDTX6 6.2OHM 24TSSOP
Specificaties van TS3A27518EPWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Analoogschakelaars, multiplexers, demultiplexers | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Schakelcircuit | SPDT |
| Multiplexer-/demultiplexercircuit | 2:01 |
| Aantal circuits | 6 |
| Instandhoudingsvermogen (max) | 6.2 Ohm |
| Kanal-op-kanaal-matching (ΔRon) | 300 mOhm |
| Spanning - Voeding, enkelvoudig (V+) | 1.65V ~ 3.6V |
| Spanning - Voeding, dubbel (V±) | - |
| Schakeltijd (Ton, Toff) (Max) | 59 en 60,6 |
| -3 dB bandbreedte | 240 MHz |
| Injectie van lading | 0.81pC |
| Capaciteit van het kanaal (CS ((uitgeschakeld), CD ((uitgeschakeld)) | 13pF, 8,5pF |
| Stroom - lek (IS(uit) (max) | 1 μA |
| Overstroom | -62dB @ 10MHz |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 24-TSSOP |
| Basisproductnummer | TS3A27518 |
KenmerkenvanTS3A27518EPWR
• 1,65 V tot 3,6 V enkelvoeding
• Isolatie in uitgestraalde modus, VCC = 0
• Schakelaars met een lage capaciteit, 21,5 pF (typisch)
• Bandbreedte tot 240 MHz voor signaalverwerking van hogesnelheidsspoor naar spoor
• Isolatie tegen overspel en OFF van ¢62 dB
• Logisch compatibele bedieningsinvoer van 1,8 V
• 3,6 V tolerante regeleingangen
• Vergrendelingsprestaties hoger dan 100 mA per JESD 78, klasse II
• ESD-prestaties getest op basis van JESD 22
️ 2500-V model van het menselijk lichaam (A114-B, klasse II)
️ 1500-V geladen apparaat model (C101)
• ESD-prestaties: NC/NO-poorten
️ ± 6-kV contactontlading (IEC 61000-4-2)
• 24-WQFN (4,00 mm × 4,00 mm) en 24-TSSOP (7,90 mm × 6,60 mm) verpakkingen
ToepassingenvanTS3A27518EPWR
• SD-SDIO en MMC tweepoort MUX
• PC VGA video MUX-video systemen
• Routing van geluids- en beeldsignalen
Milieuclassificaties en exportclassificaties vanTS3A27518EPWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
