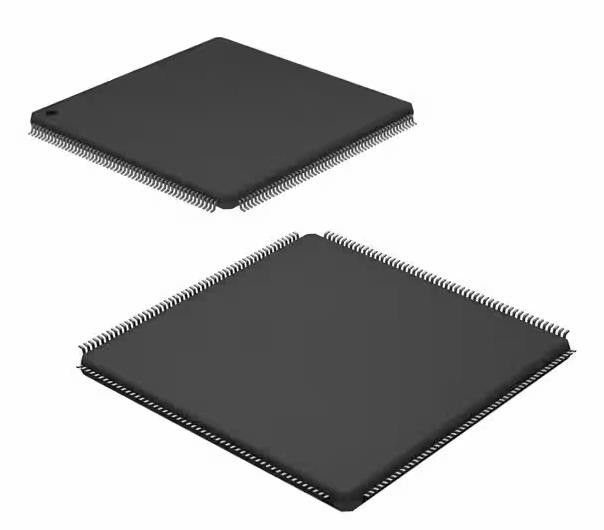

PCI2050BIPDV de Interface 208-QFP van de Spaander PCI-aan-PCI Brug van geïntegreerde schakelingen (28x28)

Productomschrijving

PCI2050BIPDV de Interface 208-QFP van de Spaander PCI-aan-PCI Brug van geïntegreerde schakelingen (28x28)

IC INTERFACE GESPECIALISEERDE 208LQFP

Specificaties van PCI2050BIPDV


Eigenschappen van PCI2050BIPDV

• Twee met 32 bits, de bussen van 66-Mhz PCI
• 3,3-v kernlogica met universele PCI-interfaces compatibel met de signalerende milieu's van 3,3-v en van 5-v PCI
• De interne arbitrage op twee niveaus voor secundaire bus maximaal negen beheerst en steunt een externe secundaire busleidende figuur
• Tien secundaire PCI-klokoutput
• De onafhankelijke las en schrijft buffers voor elke richting
• De overdrachten van uitbarstingsgegevens met pijpleidingsarchitectuur om gegevensproductie in beide richtingen te maximaliseren
• De steunen schrijven het kammen voor verbeterde gegevensproductie
• Tot drie vertraagde transacties in beide richtingen
• Steunt de kader-aan-kader vertraging van slechts vier PCI-klokken van één bus aan een andere
• De propagatie van het bussluiten
• Voorspelbare latentie per Lokale de Busspecificatie van PCI
• Architectuur configureerbaar voor PCI-de Interfacespecificatie van het Busenergiebeheer
• De functionaliteit van het CompactPCI heet-ruilmiddel
• De secundaire bus wordt gedreven laag tijdens het terugstellen
• VGA/palette geheugen en I/O het decoderen opties
• Geavanceerd submicron, low-power CMOS technologie
• 208 eind 208 eindp.p.m. van PDV, of 257 eindmicrostar BGA™ pakket

Beschrijvingen van PCI2050BIPDV

De brug PCI-aan-PCI van Texas Instruments PCI2050B verstrekt een weg van de hoge prestatiesverbinding tussen twee peripheral component interconnect (PCI) bussen die bij een maximumbusfrequentie werken van 66-Mhz. De transacties komen tussen meesters op één en doelstellingen op een andere PCI-bus voor, en de PCI2050B-brug staat overbrugde transacties toe om gelijktijdig op beide bussen voor te komen. De brug steunt de overdrachten van de uitbarstingswijze om gegevensproductie, en de twee wegen van het busverkeer door de brughandeling onafhankelijk te maximaliseren.

Milieu & de Uitvoerclassificaties van PCI2050BIPDV
