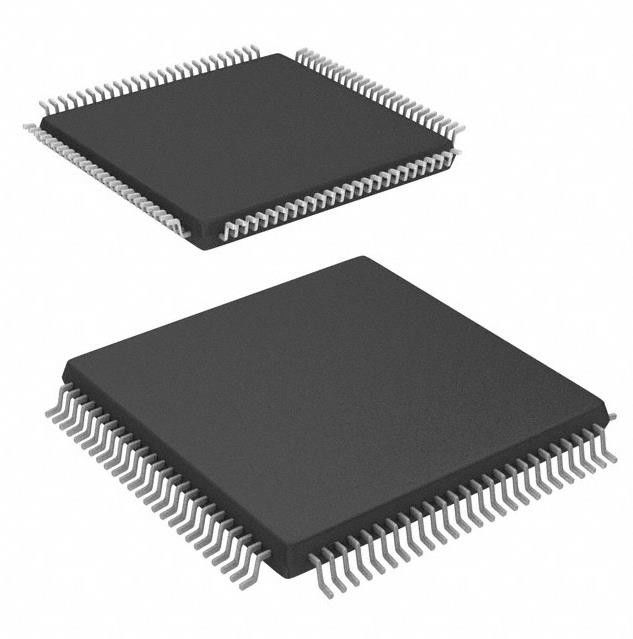

Epm3128atc-10 n-Geïntegreerde schakeling Chip With CPLD 128MC 10NS 100TQFP
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | EPM3128ATC-10 N |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 3-4 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100 |
|
Gedetailleerde informatie |
|||
| Maximum vertragingstijd tpd (1): | 10 NS | Interne voltagelevering -: | 3V ~ 3.6V |
|---|---|---|---|
| Aantal Logicaelementen/Blokken: | 8 | Aantal van Macrocells: | 128 |
| Aantal Poorten: | 2500 | Aantal van I/O: | 80 |
| Hoog licht: | Epm3128atc-10 n-de Spaander Van geïntegreerde schakelingen,De Spaander van geïntegreerde schakelingen 100TQFP |
||
Productomschrijving
Epm3128atc-10 n-Geïntegreerde schakeling Chip With CPLD 128MC 10NS 100TQFP
|
IC CPLD 128MC 10NS 100TQFP
|
Specificaties van epm3128atc-10 N
|
TYPE
|
BESCHRIJVING
|
|
Categorie
|
Geïntegreerde schakelingen (ICs)
|
|
CPLDs (Complexe Programmable logic devicen)
|
|
|
Mfr
|
Intel
|
|
Reeks
|
MAX® 3000A
|
|
Pakket
|
Dienblad
|
|
Programmeerbaar Type
|
In Programmeerbaar Systeem
|
|
Maximum vertragingstijd tpd (1)
|
10 NS
|
|
Interne voltagelevering -
|
3V ~ 3.6V
|
|
Aantal Logicaelementen/Blokken
|
8
|
|
Aantal van Macrocells
|
128
|
|
Aantal Poorten
|
2500
|
|
Aantal van I/O
|
80
|
|
Werkende Temperatuur
|
0°C ~ 70°C (Ta)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
100-TQFP
|
|
Het Pakket van het leveranciersapparaat
|
100-TQFP (14x14)
|
|
Het Aantal van het basisproduct
|
EPM3128
|
Milieu & de Uitvoerclassificaties van epm3128atc-10 N
| ATTRIBUTEN | BESCHRIJVING |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Eigenschappen van epm3128atc-10 N
■Krachtige, goedkope CMOS op EEPROM-Gebaseerde die programmable logic devicen (PLDs) op een architectuur MAX® (zie Lijst 1) worden voortgebouwd
■3,3-v in-systeemprogrammability (ISP) door de ingebouwde IEEE-Norm. 1149.1 de Groeps (JTAG) interface gezamenlijke van de Testactie met geavanceerd speld-sluitend vermogen
– ISP schakelschema volgzaam met IEEE-Norm. 1532
■Ingebouwd grens-aftasten test (BST) schakelschema volgzaam met IEEE-Norm. 1149.1-1990
■Verbeterde ISP eigenschappen:
– Verbeterd ISP algoritme om sneller te programmeren
– ISP_Done-beetje om volledige programmering te verzekeren
– Trek weerstand op I/O spelden tijdens in-systeem programmering uit
■High-density PLDs die zich van 600 tot 10.000 bruikbare poorten uitstrekken
■4,5 NS-speld-aan-speld logicavertragingen met tegenfrequenties van zelfs 227,3 Mhz
■MultiVoltTM I/O interface toelatend de apparatenkern om bij 3,3 V te lopen, terwijl I/O spelden met 5,0-v, 3,3-v, en 2,5-v logicaniveaus compatibel zijn
■De speld telt zich het uitstrekken van 44 tot 256 in een verscheidenheid van dun vierling vlak pak
(TQFP), plastic vierling vlak pak (PQFP), plastic j-Lood spaanderdrager (PLCC), en de pakketten van FineLine BGATM
■Heet-Socketing steun
■Programmeerbaar verbind serie (PIA) ononderbroken verpletterende structuur voor snelle, voorspelbare prestaties onderling
■3,3-v in-systeemprogrammability (ISP) door de ingebouwde IEEE-Norm. 1149.1 de Groeps (JTAG) interface gezamenlijke van de Testactie met geavanceerd speld-sluitend vermogen
– ISP schakelschema volgzaam met IEEE-Norm. 1532
■Ingebouwd grens-aftasten test (BST) schakelschema volgzaam met IEEE-Norm. 1149.1-1990
■Verbeterde ISP eigenschappen:
– Verbeterd ISP algoritme om sneller te programmeren
– ISP_Done-beetje om volledige programmering te verzekeren
– Trek weerstand op I/O spelden tijdens in-systeem programmering uit
■High-density PLDs die zich van 600 tot 10.000 bruikbare poorten uitstrekken
■4,5 NS-speld-aan-speld logicavertragingen met tegenfrequenties van zelfs 227,3 Mhz
■MultiVoltTM I/O interface toelatend de apparatenkern om bij 3,3 V te lopen, terwijl I/O spelden met 5,0-v, 3,3-v, en 2,5-v logicaniveaus compatibel zijn
■De speld telt zich het uitstrekken van 44 tot 256 in een verscheidenheid van dun vierling vlak pak
(TQFP), plastic vierling vlak pak (PQFP), plastic j-Lood spaanderdrager (PLCC), en de pakketten van FineLine BGATM
■Heet-Socketing steun
■Programmeerbaar verbind serie (PIA) ononderbroken verpletterende structuur voor snelle, voorspelbare prestaties onderling
■PCI-compatibel systeem
■Bus-vriendschappelijke architectuur met inbegrip van programmeerbare zwenken-tariefcontrole
■De optie van de open-afvoerkanaaloutput
■De programmeerbare macrocellwipschakelaars met individuele duidelijk, vooraf ingesteld, klok, en klok laten controles toe
■Programmeerbare macht-bewarende wijze voor een machtsvermindering van over 50% in elke macrocell
■Configureerbare expander product-termijn distributie, die tot 32 producttermen per macrocell toestaan
■Programmeerbaar veiligheidsbeetje voor bescherming van merkgebonden ontwerpen
■Verbeterde architecturale eigenschappen, die omvatten:
– 6 of 10 speld of de logica-gedrevende output laat signalen toe
– Twee globale kloksignalen met facultatieve inversie
– Verbeterd verbind middelen voor betere routability onderling
– De programmeerbare controle van het output zwenken-tarief
■De steun van het softwareontwerp en automatische die plaats-en-route door de ontwikkelingssystemen van Altera voor Op Windows gebaseerde PCs en Zon wordt verleend
SPARCstations, en HP 9000 Reeksen 700/800 werkstations
■De extra de ontwerpingang en simulatie steunen verstrekt door EDIF 2 0 0 en 3 0 0 netlistdossiers, bibliotheek van de parameters bepaalde van modules (LPM),
Verilog HDL, VHDL, en andere interfaces aan populaire EDA-hulpmiddelen van derdefabrikanten zoals Ritme, Exemplar Logica, Mentor
Grafiek, OrCAD, Synopsys, Synplicity, en VeriBest
■Programmeringssteun met de hoofd de programmeringseenheid van Altera (MPU), MasterBlasterTM-communicatie kabel, ByteBlasterMVTM
de kabel van de parallelle poortdownload, periodieke de downloadkabel van BitBlasterTM evenals programmeringshardware van derdefabrikanten en
om het even welk in-kringsmeetapparaat dat Standaard de Test van JamTM en Programmeertaal (STAPL) Dossiers steunt (.jam), Jamstapl byte-Code
Dossiers (.jbc), of Periodieke Vectorformaatdossiers (.svf)
■Bus-vriendschappelijke architectuur met inbegrip van programmeerbare zwenken-tariefcontrole
■De optie van de open-afvoerkanaaloutput
■De programmeerbare macrocellwipschakelaars met individuele duidelijk, vooraf ingesteld, klok, en klok laten controles toe
■Programmeerbare macht-bewarende wijze voor een machtsvermindering van over 50% in elke macrocell
■Configureerbare expander product-termijn distributie, die tot 32 producttermen per macrocell toestaan
■Programmeerbaar veiligheidsbeetje voor bescherming van merkgebonden ontwerpen
■Verbeterde architecturale eigenschappen, die omvatten:
– 6 of 10 speld of de logica-gedrevende output laat signalen toe
– Twee globale kloksignalen met facultatieve inversie
– Verbeterd verbind middelen voor betere routability onderling
– De programmeerbare controle van het output zwenken-tarief
■De steun van het softwareontwerp en automatische die plaats-en-route door de ontwikkelingssystemen van Altera voor Op Windows gebaseerde PCs en Zon wordt verleend
SPARCstations, en HP 9000 Reeksen 700/800 werkstations
■De extra de ontwerpingang en simulatie steunen verstrekt door EDIF 2 0 0 en 3 0 0 netlistdossiers, bibliotheek van de parameters bepaalde van modules (LPM),
Verilog HDL, VHDL, en andere interfaces aan populaire EDA-hulpmiddelen van derdefabrikanten zoals Ritme, Exemplar Logica, Mentor
Grafiek, OrCAD, Synopsys, Synplicity, en VeriBest
■Programmeringssteun met de hoofd de programmeringseenheid van Altera (MPU), MasterBlasterTM-communicatie kabel, ByteBlasterMVTM
de kabel van de parallelle poortdownload, periodieke de downloadkabel van BitBlasterTM evenals programmeringshardware van derdefabrikanten en
om het even welk in-kringsmeetapparaat dat Standaard de Test van JamTM en Programmeertaal (STAPL) Dossiers steunt (.jam), Jamstapl byte-Code
Dossiers (.jbc), of Periodieke Vectorformaatdossiers (.svf)
