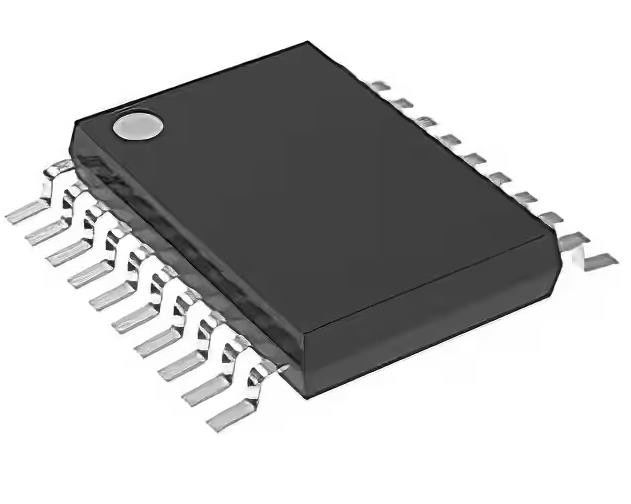

SN74CB3Q3245PWR 20TSSOP BUS van de van geïntegreerde schakelingen SCHAKELAAR 8 X 1/1 van IC
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74CB3Q3245PWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Type: | Bus-schakelaar | Kring: | 8 x 1:1 |
|---|---|---|---|
| Onafhankelijke Kringen: | 1 | Huidig - Hoge Output, Laag: | - |
| Voltage - Levering: | 2.3V ~ 3.6V | Werkende Temperatuur: | -40°C ~ 85°C |
| Hoog licht: | SN74CB3Q3245PWR geïntegreerde schakelingen IC,Geïntegreerde schakelingen IC 20TSSOP |
||
Productomschrijving
SN74CB3Q3245PWR BUS de van geïntegreerde schakelingen SCHAKELAAR 8 X-1:1 20TSSOP van IC
SN74CB3Q3245PWR busschakelaar 8 x-1:1 20-TSSOP
Specificaties van SN74CB3Q3245PWR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Signaalschakelaars, Multiplextelegrafen, Decoders | |
| Mfr | Texas Instruments |
| Reeks | 74CB |
| Pakket | Band & Spoel (RT) |
| Productstatus | Actief |
| Type | Busschakelaar |
| Kring | 8 x-1:1 |
| Onafhankelijke Kringen | 1 |
| Huidig - Hoge Output, Laag | - |
| De Bron van de voltagelevering | Enige Levering |
| Voltage - Levering | 2.3V ~ 3.6V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 20-TSSOP (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 20-TSSOP |
| Het Aantal van het basisproduct | 74CB3Q3245 |
Eigenschappen van SN74CB3Q3245PWR
• Gegevens en Controle de Input verstrekt Undershoot
• De hoge Dioden van de de Wegklem van bandbreedtegegevens (tot 500 Mhz (1)) • Lage Machtsconsumptie (ICC = 1 Typisch mA)
• Equivalent aan IDTQS3VH384-Apparaat • VCC werkende Waaier van 2,3 V aan 3,6 V
• 5-v Verdraagzame I/Os met omhoog Aangedreven Apparaat of • De gegevens I/Os steunen 0 - op Signalerende die Niveaus 5-v worden aangedreven onderaan (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
• De lage en Vlakke Weerstand van de op-Staat (ron) • De controleinput kan door TTL of Kenmerken over Werkende Waaier 5-v/3.3-V CMOS Output (ron = Type 4 Ω) worden gedreven
• Ioffsteunen gedeeltelijk-macht-onderaan Wijze
• Spoor-aan-spoor die Verrichting van Gegevens I/O Havens inschakelen
– 0 - aan Omschakeling 5-v met 3,3-v VCC • Klink-op Prestaties overschrijdt 100 mA per
– 0 - JESD 78, Klasse II aan Omschakeling 3,3-v met 2,5-v VCC
• Tweerichtingsgegevensstroom met dichtbijgelegen-Gecentreerd • ESD Prestaties per de Propagatievertraging van JESD 22 worden getest – 2000-v menselijk-Lichaamsmodel (a114-B, Klasse II die)
• De lage Input-output Capacitieve weerstand minimaliseert Lading en Signaalvervorming – 1000-v charged-Apparatenmodel (C101) (Cio (WEG) = 3,5 pF Type)
• Steunt zowel Digitaal als Analoog
• Toepassingen de snelle van de Omschakelingsfrequentie (vijand = 20 Mhz Maximum): PCI-Interface, Differentieel Signaal
Beschrijvingen van SN74CB3Q3245PWR
SN74CB3Q3245 is een hoge bandbreedtefet busschakelaar die een lastenpomp gebruiken om het poortvoltage van de pastransistor op te heffen, die een lage en vlakke weerstand van de op-Staat (ron) verstrekken. De lage en vlakke weerstand van de op-Staat staat voor minimale propagatievertraging toe en steunt spoor-aan-spoor inschakelend de gegevens input-output (I/O) havens. Het apparaat kenmerkt ook lage gegevens I/O capacitieve weerstand om capacitieve lading en signaalvervorming op de gegevensbus te minimaliseren. Specifiek ontworpen om hoge bandbreedtetoepassingen te steunen, verstrekt SN74CB3Q3245 een geoptimaliseerde ideaal gezien geschikte interfaceoplossing voor breedbandcommunicatie, voorzien van een netwerk, en data-intensieve gegevensverwerkingssystemen.
Milieu & de Uitvoerclassificaties van SN74CB3Q3245PWR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
