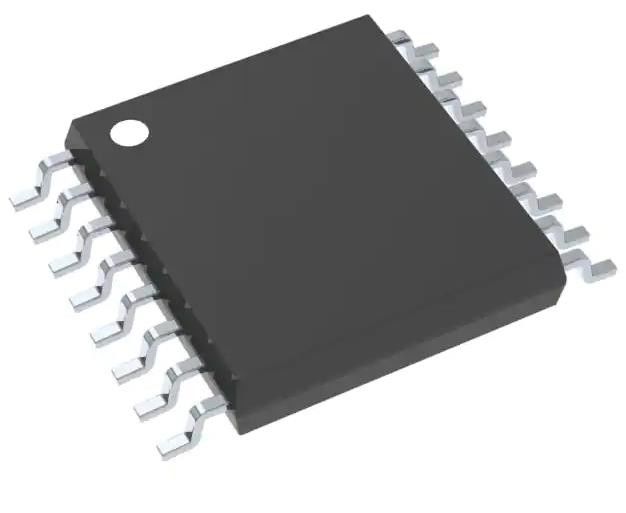

SN74CB3T3257PWR IC 16-TSSOP van Chip Multiplexer Demultiplexer 4 x 2/1
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SN74CB3T3257PWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Type: | Multiplextelegraaf/Demultiplexer | Kring: | 4 x 2:1 |
|---|---|---|---|
| Onafhankelijke Kringen: | 1 | De Bron van de voltagelevering: | Enige Levering |
| Voltage - Levering: | 2.3V ~ 3.6V | Werkende Temperatuur: | -40°C ~ 85°C |
| Hoog licht: | SN74CB3T3257PWR IC-Spaander,IC Chip Multiplexer |
||
Productomschrijving
SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x-2:1 16-TSSOP
De Kern van de Microprocessoric i.MX51 1 van MCIMX515DJM8C ARM® cortex®-A8, 800MHz met 32 bits 529-BGA (19x19)
Specificaties van SN74CB3T3257PWR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Signaalschakelaars, Multiplextelegrafen, Decoders | |
| Mfr | Texas Instruments |
| Reeks | 74CB |
| Pakket | Band & Spoel (RT) |
| Productstatus | Actief |
| Type | Multiplextelegraaf/Demultiplexer |
| Kring | 4 x-2:1 |
| Onafhankelijke Kringen | 1 |
| Huidig - Hoge Output, Laag | - |
| De Bron van de voltagelevering | Enige Levering |
| Voltage - Levering | 2.3V ~ 3.6V |
| Werkende Temperatuur | -40°C ~ 85°C |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 16-TSSOP (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 16-TSSOP |
| Het Aantal van het basisproduct | 74CB3T3257 |
Eigenschappen van SN74CB3T3257PWR
•Lage Machtsconsumptie (ICC = Maximum 20 µA)
• De Vertaling van het outputvoltage volgt VCC • VCC werkende Waaier van 2,3 V aan 3,6 V
• Verrichting van het steunen de Gemengde Signaal op allen • De gegevens I/Os steunen 0 - aan 5-v de Signalerende I/O Havens van Niveausgegevens
(0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
– 5-v in 3,3-v Productieniveauverschuiving die neer wordt ingevoerd • De controleinput kan door TTL of met de Output van 3,3-v worden gedreven VCC 5-v/3.3-v CMOS
– 5-v/3.3-v neer in Productieniveau dat 2,5-v wordt ingevoerd • I van Steunen gedeeltelijk-macht-onderaan Wijzeverschuiving met Verrichting 2,5-v VCC
• 5-v-verdraagzame I/Os met omhoog Aangedreven Apparaat of • Klink-op Prestaties overschrijdt 250 mA per Aangedreven onderaan JESD 17
• Tweerichtingsgegevensstroom met dichtbijgelegen-Gecentreerd • ESD Prestaties per de Propagatievertraging van JESD 22 worden getest – 2000-v menselijk-Lichaamsmodel dat
• De Weerstands (ron) Kenmerken lage van de op-Staat (a114-B, Klasse II) (ron = Type 5 Ω) – 1000-v charged-Apparatenmodel (C101)
• De lage Input-output Capacitieve weerstand minimaliseert • Steunt Digitale Toepassingen: Van de niveaulading (Cio (WEG) = 5 pF Type) de Vertaling, USB-Interface, Geheugen
• Gegevens en Controle de Input verstrekt Undershoot-het Doorschieten, de Klemdioden van de Busisolatie • Ideaal voor Low-Power Draagbare apparatuur
Beschrijvingen van SN74CB3T3257PWR
SN74CB3T3257 is een hoge snelheids TTL-Compatibele FET multiplextelegraaf/demultiplexer met de lage weerstand van de op-Staat (ron), toestaand voor minimale propagatievertraging. Het apparaat steunt volledig gemengde signaalverrichting op alle gegevens I/O havens door voltagevertaling te verstrekken die VCC volgt. SN74CB3T3257 steunt systemen gebruikend 5-v TTL, 3,3-v LVTTL, en de omschakelingsnormen van 2,5-v CMOS, evenals user-defined omschakelingsniveaus (zie Figuur 1).
Milieu & de Uitvoerclassificaties van SN74CB3T3257PWR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
