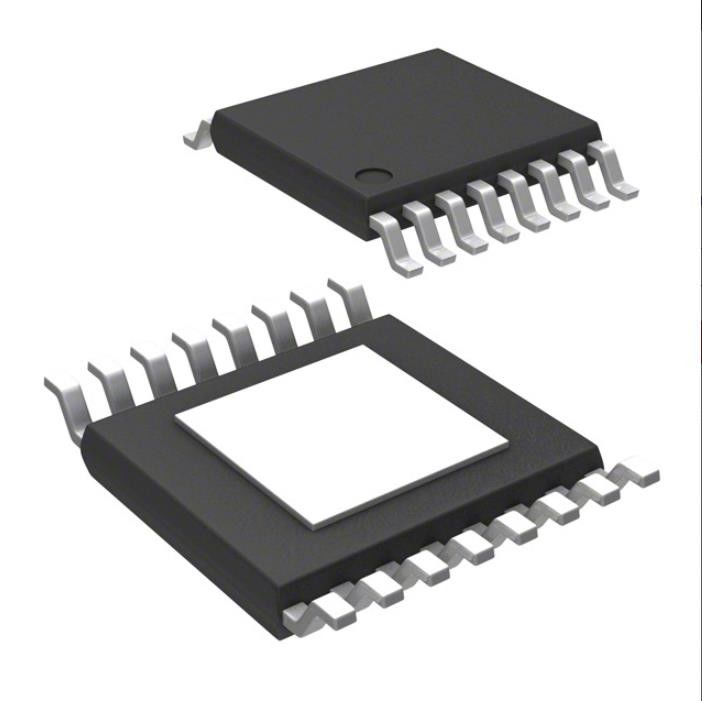

TPS1HB08BQPWPRQ1 Onderdompeling 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS1HB08BQPWPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Schakelaartype: | Algemeen Doel |
|---|---|---|---|
| Aantal Output: | 1 | Ingevoerde verhouding -: Output: | 1:01 |
| Outputconfiguratie: | Hoge Kant | Outputtype: | N-Channel |
| Huidig - (Maximum) Output: | 3V ~ 28V | Productstatus Actief Schakelaartype Algemeen Doelaantal Output 1 Ingevoerde verhouding -: Output 1:0: | 70A |
Productomschrijving
TPS1HB08BQPWPRQ1 Onderdompeling 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Stroomschakelaar/driver 1:1 N-kanaal 70A 16-HTSSOP
Specificaties van TPS1HB08BQPWPRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Stroomverdelingsschakelaars, laadstuurprogramma's | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Type schakelaar | Algemeen doel |
| Aantal uitgangen | 1 |
| Verhouding - invoer: uitvoer | 1:1 |
| Uitgangsconfiguratie | Hoge kant |
| Uitgangstype | N-kanaal |
| Koppel | - |
| Spanning - Belasting | - |
| Spanning - Voeding (Vcc/Vdd) | 3V ~ 28V |
| Stroom - Uitgang (Max) | 70A |
| Rds aan (type) | 8mOhm |
| Invoertype | - |
| Functies | - |
| Foutbeveiliging | Stroombegrenzing (instelbaar), overstroom, overtemperatuur, tegenstroom, UVLO |
| Bedrijfstemperatuur | -40°C ~ 125°C |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | 16-HTSSOP |
| Pakket / koffer | 16-PowerTSSOP (0,173", 4,40 mm breed) |
| Basisproductnummer | TPS1HB08 |
Kenmerken vanTPS1HB08BQPWPRQ1
• AEC-Q100 gekwalificeerd voor automobieltoepassingen
– Temperatuurklasse 1: –40°C tot 125°C
– Apparaat HBM ESD classificatie niveau 2
– Apparaat CDM ESD-classificatieniveau C4B
– Bestand tegen 40 V loaddump
• Functioneel veilig
– Documentatie beschikbaar om het ontwerp van het functionele veiligheidssysteem te ondersteunen
• Eenkanaals slimme high-side schakelaar met 8 mΩ RON (TJ 25°C)
• Verbeter de betrouwbaarheid op systeemniveau door instelbare stroombegrenzing
– Instelpunt stroomlimiet van 6,4 A tot 70 A
– Versie F: 94 Een vaste ILIM
• Robuuste geïntegreerde uitgangsbeveiliging:
– Geïntegreerde thermische beveiliging
– Bescherming tegen kortsluiting naar massa en accu
- Beveiliging tegen omgekeerde batterijgebeurtenissen inclusief automatisch inschakelen van FET met sperspanning
– Automatische uitschakeling bij verlies van batterij en massa
– Geïntegreerde uitgangsklem om inductieve belastingen te demagnetiseren
– Configureerbare storingsafhandeling
• Analoge detectie-uitgang kan worden geconfigureerd om nauwkeurig te meten:
- Belastingsstroom
– Apparaat temperatuur
• Biedt foutindicatie via SNS-pin of FLT-pin
– Detectie van open belasting en kortsluiting naar batterij
toepassingenvanTPS1HB08BQPWPRQ1
• Weergavemodule voor auto's
• Autokoplamp van 65 W
• ADAS-modules
• Zitcomfortmodule
• Transmissieregeleenheid
• HVAC-regelmodule
• Lichaamscontrolemodules
• Gloeilampen en LED-verlichting
Milieu- en exportclassificaties vanTPS1HB08BQPWPRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH getroffen |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
