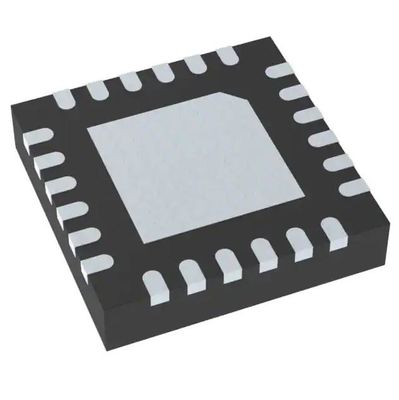

• 24VQFN Lithium Batterij Oplader IC 3A 4.2V BQ24296RGET Origineel
24VQFN Lithium Batterij Oplader IC 3A 4.2V BQ24296RGET Origineel

24VQFN Lithium Batterij Oplader IC 3A 4.2V BQ24296RGET Origineel

Productdetails:

Plaats van herkomst: origineel
Merknaam: Original
Certificering: Original
Modelnummer: BQ24296RGET

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: negotiation
Verpakking Details: Kartondoos
Levertijd: 1-3working dagen
Betalingscondities: T/T
Levering vermogen: 100.000
Beste prijs Contact

Gedetailleerde informatie

Artikelnummer: BQ24296RGET Aantal Cellen: 1
Laadstroom - Max: 3A Het Voltage van het batterijpak: 4.2V
VVoltage - (Maximum) Levering: 6.2V Interface: I ² C
Werkende temperatuur: -40°C ~ 85°C (Ta) Pakket/Geval: 24-VFQFN Blootgesteld Stootkussen
Hoog licht:

24VQFN lithiumbatterijlader

,

BQ24296RGET

,

3A 4

Productomschrijving

 BQ24296RGET SMD LED-chip Acculaders IC Lithium-ion/polymeer 24-VQFN



Oplader IC Lithium-ion/polymeer 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL



Het stroompad met lage impedantie optimaliseert de efficiëntie van de schakelmodus, verkort de oplaadtijd van de batterij en

verlengt de levensduur van de batterij tijdens de ontlaadfase.De I2C seriële interface met laad- en systeeminstellingen maakt

het apparaat een echt flexibele oplossing.



Kenmerken vanBQ24296RGET



• 90% zeer efficiënte schakelmodus 3-A-oplader
• 3,9 V tot 6,2 V USB-compatibel met enkele ingang
• Oplader met 6,4 V overspanningsbeveiliging
– USB-host of oplaadpoort D+/D

- Detectie compatibel met USB-batterijladerspecificaties (BC1.2)
– Ondersteunt detectie van niet-standaard 2-A/1-A-adapters (bq24297)
- Ingangsspanning en stroomlimiet Ondersteunt USB 2.0 en USB 3.0
- Ingangsstroomlimiet: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A en 3 A
• USB OTG met instelbare uitgang 4,55 V tot 5,5 V bij 1 A of 1,5 A
- Snelle OTG-opstart (22 ms Typ)
- 90% 5-V Boost-modus efficiëntie
- Nauwkeurige ± 15% Hiccup Mode Overstroombeveiliging
• Smalle VDC (NVDC) Power Path Management
- Direct systeem aan zonder batterij of diep ontladen batterij
- Ideale diodewerking in batterijsupplementmodus
• 1,5 MHz schakelfrequentie voor laag profiel 1,2 mm inductor

• Veiligheid

- Batterijtemperatuurdetectie voor opladen en ontladen in OTG-modus

- Veiligheidstimer voor het opladen van de batterij

– Thermische regeling en thermische uitschakeling

- Invoer- en systeemoverspanningsbeveiliging

- MOSFET Overstroombeveiliging

• Laadstatusuitgangen voor LED of hostprocessor

• Maximaal vermogen voor het volgen van vermogen door regeling van de ingangsspanning

• 20 µA lage batterijlekstroom en ondersteuningsverzendmodus

• 4,00 mm x 4,00 mm VQFN-24-pakket



Specificaties vanBQ24296RGET



Mfr
Texas Instrumenten
Serie
-
Product
BQ24296RGET
Pakket Band & Spoel (TR)
Batterij chemie
Lithium Ion/Polymeer
Aantal cellen
1
Stroom - Opladen
Constant - Programmeerbaar
Programmeerbare functies
-
Foutbeveiliging
Overstroom, te hoge temperatuur, te hoge spanning
Laadstroom - Max
3A
Spanning batterijpakket
4.2V
Spanning - Voeding (Max)
6.2V
Koppel
I²C
Bedrijfstemperatuur
-40°C ~ 85°C (TA)
Montage type
Opbouwmontage
Pakket / koffer
24-VFQFN blootliggende pad
Toestelpakket leverancier
24-VQFN (4x4)
Basisproductnummer
BQ24296



bereik (−10 ̊

Milieu- en exportclassificaties


met avck-

ATTRIBUUT BESCHRIJVING
RoHS-status ROHS3-conform
Vochtgevoeligheidsniveau (MSL) 2 (1 jaar)
REACH-status REACH Onaangetast
ECCN OOR99
HTSUS 8542.39.0001



TOEPASSINGEN vanBQ24296RGET



• Tablet-pc, smartphone, internetapparaten

• Draagbare audioluidspreker

• Handcomputers, PDA's en POS
