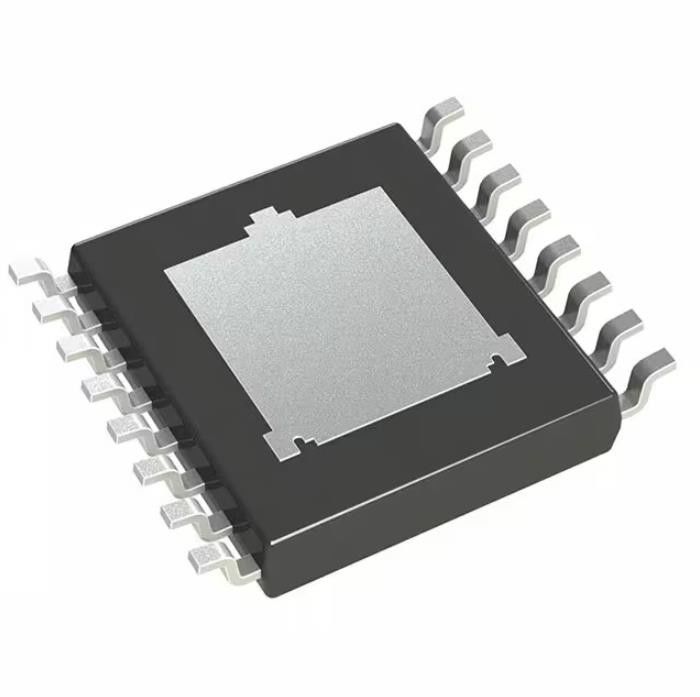

van de de Machtsbestuurder van 60A 16mOhm het Algemene Doel van IC TPS2HB16AQPWPRQ1
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS2HB16AQPWPRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Schakelaartype: | Algemeen Doel |
|---|---|---|---|
| Aantal Output: | 2 | Ingevoerde verhouding -: Output: | 0,042361111 |
| Outputconfiguratie: | Hoge Kant | Outputtype: | N-Channel |
| Interface: | On/Off | Voltage - Lading: | 3V ~ 28V |
| Hoog licht: | 16mOhm machtsbestuurder IC,60A machtsbestuurder IC,TPS2HB16AQPWPRQ1 |
||
Productomschrijving
TPS2HB16AQPWPRQ1 onderdompelingsic Contactdozen Hydra 16 296-tps2hb16aqpwprq1tr-Nd van Mohm Otp A
Machtsschakelaar/Bestuurders1:1n-channel 60A 16-HTSSOP
TPS2HB16AQPWPRQ1 onderdompelingsic Contactdozen Hydra 16 296-tps2hb16aqpwprq1tr-Nd van Mohm Otp A
Specificaties van TPS2HB16AQPWPRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Energiebeheer (PMIC) | |
| De Schakelaars van de machtsdistributie, Ladingsbestuurders | |
| Mfr | Texas Instruments |
| Reeks | Automobiel, aec-Q100 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Schakelaartype | Algemeen Doel |
| Aantal Output | 2 |
| Ingevoerde verhouding -: Output | 0,042361111 |
| Outputconfiguratie | Hoge Kant |
| Outputtype | N-Channel |
| Interface | On/Off |
| Voltage - Lading | 3V ~ 28V |
| Voltage - Levering (Vcc/Vdd) | Vereist niet |
| Huidig - (Maximum) Output | 60A |
| Rds (Type) | 16mOhm |
| Inputtype | - |
| Eigenschappen | - |
| Foutenbescherming | Stroom die (Regelbaar) beperkt, over Temperatuur |
| Werkende Temperatuur | -40°C ~ 125°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Het Pakket van het leveranciersapparaat | 16-HTSSOP |
| Pakket/Geval | 16-PowerTSSOP (0,173“, 4.40mm Breedte) |
| Het Aantal van het basisproduct | TPS2HB16 |
Eigenschappen van TPS2HB16AQPWPRQ1
• Gekwalificeerd voor automobieltoepassingen
• Aec-Q100 gekwalificeerd met de volgende resultaten:
– Rang 1 van de apparatentemperatuur: Ta – 40°C aan omringende werkende de temperatuurwaaier van 125°C
– De classificatieniveau 2 van apparatenhbm ESD
– Het niveau C4B van de apparatencdm ESD classificatie
– Weerstaat 40-v ladingsstortplaats
• Dual-channel slimme hoog-zijschakelaar met 16 mΩ RON (TJ 25°C)
• Verbeter de betrouwbaarheid van het systeemniveau door het regelbare huidige beperken
– Huidige grens regelbaar van 4,1 A aan 48,5 A en intern vast bij 60 A
• Robuuste geïntegreerde outputbescherming:
– Geïntegreerde thermische bescherming
– Bescherming tegen plotseling aan grond/batterij
– De bescherming tegen omgekeerde batterijgebeurtenissen met inbegrip van automatisch schakelt met omgekeerd voltage in
– Afgesloten automatisch als het verlies van batterij/gemalen voorkomt
– Geïntegreerde outputklem om aanleidinggevende lading te demagnetiseren
– Configureerbare fout behandeling
• De analoge betekenisoutput kan worden gevormd om nauwkeurig te meten:
– Ladingsstroom – Apparatentemperatuur
• Verstrekt foutenaanwijzing door SNS-speld
– Opsporing van open lading en kort-aan-batterij
Toepassingen van TPS2HB16AQPWPRQ1
• Automobielvertoningsmodule
• ADAS-modules
• Seat-comfortmodule
• De eenheid van de transmissiecontrole
• HVAC-controlemodule
• De modules van de lichaamscontrole
• LEIDENE verlichting
• 2x27W bollen
Milieu & de Uitvoerclassificaties van TPS2HB16AQPWPRQ1
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Beïnvloed BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
