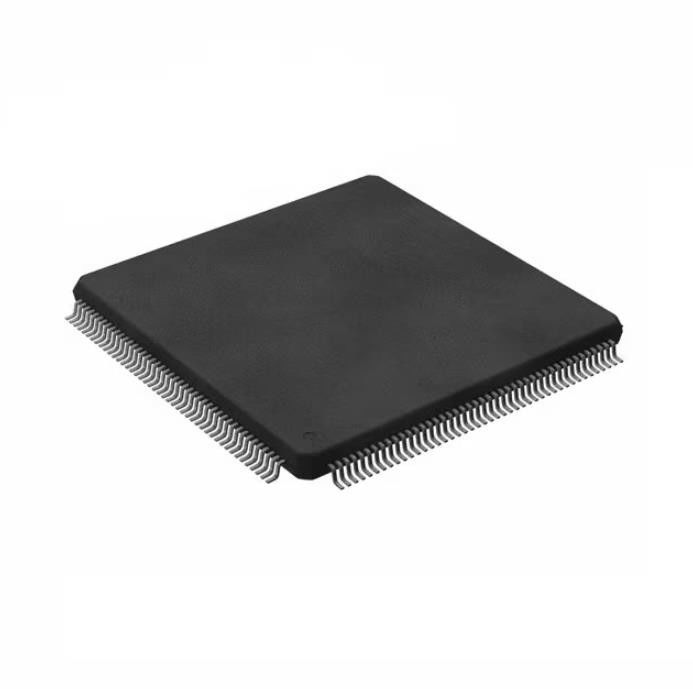

TMS320VC5501PGF300 onderdompelingsic Contactdozen Ic fxd-Pnt Dsp 600 Mips 176-Lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320VC5501PGF300 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | TMS320C55x |
|---|---|---|---|
| pakket: | Dienblad | Productstatus: | Actief |
| Type: | Vast punt | Interface: | Gastheerinterface, I ² C, McBSP, UART |
| Niet-vluchtig Geheugen: | 300MHz | Mfr Texas Instruments Series TMS320C55x Pakket Tray Product Status Actief Type Vast punt Interfac: | ROM (32kB) |
Productomschrijving
TMS320VC5501PGF300 onderdompelingsic Contactdozen Ic fxd-Pnt Dsp 600 Mips 176-Lqfp
IC FXD-PNT DSP 600 MIPS 176-LQFP
Specificaties van TMS320VC5501PGF300
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| DSP (Digitaal Signaalbewerkers) | |
| Mfr | Texas Instruments |
| Reeks | TMS320C55x |
| Pakket | Dienblad |
| Productstatus | Actief |
| Type | Vast punt |
| Interface | Gastheerinterface, I ² C, McBSP, UART |
| Kloktarief | 300MHz |
| Niet-vluchtig Geheugen | ROM (32kB) |
| Op-spaander RAM | 48kB |
| Voltage - I/O | 3.30V |
| Voltage - Kern | 1.26V |
| Werkende Temperatuur | -40°C ~ 85°C (TC) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 176-LQFP |
| Het Pakket van het leveranciersapparaat | 176-LQFP (24x24) |
| Het Aantal van het basisproduct | TMS320 |
Eigenschappen van TMS320VC5501PGF300
• Krachtig, Low-Power, de Bewerker van het Vast punttms320c55x Digitale Signaal (DSP)
− 3,33 NS-Instructiecyclusduur voor 300-Mhz Kloktarief
16K-byte − Instructiegeheim voorgeheugen (I-Geheim voorgeheugen)
− Één/Twee Instructies die per Cyclus worden uitgevoerd
− Dubbele Multiplicatoren [tot 600 Miljoen vermenigvuldigen-accumuleert per Seconde (MMACS)]
− Twee Rekenkunde/Logicaeenheden (ALUs)
− Één Programmabus, Drie Interne Gegevens/Operand las Bussen, en Twee Interne Gegevens/Operand schrijven Bussen
• Instructiegeheim voorgeheugen (16K-Bytes)
• 16K x de op-Spaander met 16 bits RAM That is Samengesteld uit Vier Blokken van dubbel-Toegang × RAM de met 16 bits van 4K (DARAM) (32K-Bytes)
• de één-wachttijd-Staat × van 16K op-Spaanderrom met 16 bits (32K-Bytes)
• 8M × Maximum Adresseerbare Externe Geheugenruimte met 16 bits
• Extern Parallel Busgeheugen met 32 bits Ondersteunend Externe Geheugeninterface (EMIF) met de Input-output Mogelijkheden Voor algemeen gebruik (van GPIO) en Glueless-Interface:
− Asynchroon Statisch RAM (SRAM)
− Asynchrone EPROM
− Synchrone BORREL (SDRAM)
− Synchrone Uitbarsting RAM (SBRAM)
• De wedijver/zuivert Trace Capability Saves Last 16 Programma Tegen (PC) Discontinuïteit en duurt 32 PC-Waarden
• Programmeerbare Low-Power Controle van Zes Apparaten Functionele Domeinen
• Op-spaanderrandapparatuur
Zes-Kanaal − Directe geheugentoegang (DMA) Controlemechanisme
− Twee Als buffer opgetreden voor Seriële poorten Met meerdere kanalen (McBSPs)
− De programmeerbare Analoge Generator Phase-Locked van de Lijn (APLL) Klok
− I/O Spelden voor algemeen gebruik (van GPIO) en een Specifieke Outputspeld (XF)
− Parallelle gastheer-Haven Interface met 8 bits (HPI)
− Vier Tijdopnemers
− Twee Tijdopnemers Voor algemeen gebruik met 64 bits
− Programmeerbare Watchdog-timer met 64 bits
− Teller de met 64 bits van DSP/BIOS
− Inter-Geïntegreerde Krings (I2C) Interface
− Universele Asynchrone Ontvangerszender (UART)
• aftasten-Gebaseerde Wedijverlogica
• IEEE-Norm 1149,1 † (JTAG) de Logica van het Grensaftasten
• Pakketten:
− 176-eindlqfp (laag-Profielvierling Flatpack) (PGF-Achtervoegsel)
− 201-eindmicrostar BGA (de Serie van het Balnet) (de Achtervoegsels van GZZ en ZZZ-)
• 3,3-v I/O Leveringsvoltage
• 1,26-v het Voltage van de Kernlevering
Toepassingen van TMS320VC5501PGF300
De 5501) bewerker van het het vaste punt digitale signaal van TMS320VC5501 ((DSP) is gebaseerd op de kern van de de generatiecpu bewerker van TMS320C55x DSP. De architectuur van C55x DSP bereikt hoge prestaties en lage macht door verhoogd parallellisme en totale nadruk bij de vermindering van machtsdissipatie. Cpu steunt een interne busstructuur die uit één programmabus samengesteld is, drie gegevens gelezen bussen, schrijven twee gegevens bussen, en extra bussen gewijd aan rand en DMA-activiteit. Deze bussen verstrekken de capaciteit om tot drie gegevens uit te voeren leest en twee gegevens in één enkele cyclus schrijven. Daarnaast kan het DMA-controlemechanisme de onafhankelijke van gegevensoverdrachten van de cpu-activiteit uitvoeren.
Milieu & de Uitvoerclassificaties van TMS320VC5501PGF300
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 4 (72 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
