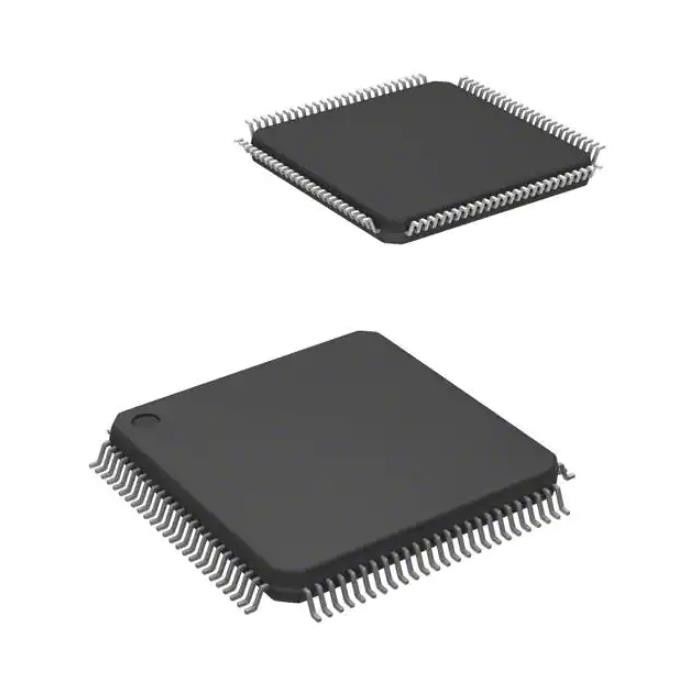

TMS320LF2406APZS onderdompelingsic Contactdozenic Mcu 64kb Flits met 16 bits 100lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320LF2406APZS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| pakket: | Dienblad | Productstatus: | Actief |
|---|---|---|---|
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd | Kernbewerker: | C2xx DSP |
| Kerngrootte: | met 16 bits | Snelheid: | 40MHz |
| Randapparatuur: | CANbus, sc.i, SPI, UART/USART | Pakket Tray Product Status Actieve digi-Zeer belangrijke Programmeerbaar Geverifieerde Kernbewerker : | POR, PWM, WDT |
Productomschrijving
TMS320LF2406APZS Dip Ic-sockets Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x 16-Bit Microcontroller IC 16-Bit 40MHz 64KB (32K x 16) FLASH 100-LQFP (14x14)
Specificaties van TMS320LF2406APZS
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instrumenten |
| Serie | C2000™ C24x 16-bits |
| Pakket | Dienblad |
| product status | Actief |
| Digi-Key Programmeerbaar | Geverifieerd |
| Kernprocessor | C2xx DSP |
| Kerngrootte | 16-bits |
| Snelheid | 40 MHz |
| Connectiviteit | CANbus, SCI, SPI, UART/USART |
| Randapparatuur | POR, PWM, WDT |
| Aantal I/O | 41 |
| Programma Geheugengrootte | 64KB (32K x 16) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 5K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3V ~ 3,6V |
| Gegevens Converters | A/D 16x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 100-LQFP |
| Toestelpakket leverancier | 100-LQFP (14x14) |
| Basisproductnummer | TMS320 |
Kenmerken vanTMS320LF2406APZS
• Krachtige statische CMOS-technologie
− 25-ns instructiecyclustijd (40 MHz)
− 40 MIPS-prestaties
− Ontwerp met laag vermogen van 3,3 V
• Gebaseerd op TMS320C2xx DSP CPU-kern
− Code-compatibel met F243/F241/C242
− Instructieset en module compatibel met F240
• Flash (LF) en ROM (LC) apparaatopties
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
On-chip geheugen
− Tot 32K woorden x 16 bits Flash EEPROM (4 sectoren) of ROM
− Programmeerbare "Code-Security"-functie voor de On-Chip Flash/ROM
− Tot 2,5K woorden x 16 bits data/programma-RAM
− 544 woorden RAM met dubbele toegang
− Tot 2K woorden single-access RAM
• Opstart-ROM (LF240xA-apparaten)
− SCI/SPI-bootloader
• Maximaal twee Event-Manager (EV)-modules (EVA en EVB), elk inclusief:
− Twee 16-bits timers voor algemeen gebruik
− Acht 16-bits pulsbreedtemodulatie (PWM) kanalen die het volgende mogelijk maken:
− Driefasige omvormerregeling
− Midden- of randuitlijning van PWM-kanalen
− Emergency PWM Channel Shutdown met externe PDPINTx-pin
− Programmeerbare Deadband (Deadtime) Voorkomt schietfouten
− Drie Capture Units voor tijdregistratie van externe gebeurtenissen
− Invoerkwalificatie voor geselecteerde pinnen
− On-Chip Positie Encoder Interface Circuits
− Gesynchroniseerde A-naar-D-conversie
− Ontworpen voor AC-inductie, BLDC, geschakelde terughoudendheid en stappenmotorbesturing
− Toepasbaar voor meervoudige motor- en/of omvormerbesturing
toepassingenvanTMS320LF2406APZS
• Pakketopties
− 144-pins LQFP PGE (LF2407A)
− 100-pins LQFP PZ (2406A, LC2404A)
− 64-pins TQFP PAG (LF2403A, LC2403A, LC2402A)
− 64-pins QFP-PG (2402A)
• Uitgebreide temperatuuropties (A en S)
− A: − 40°C tot 85°C
− S: − 40°C tot 125°C
Milieu- en exportclassificaties vanTMS320LF2406APZS
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 2 (1 jaar) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
