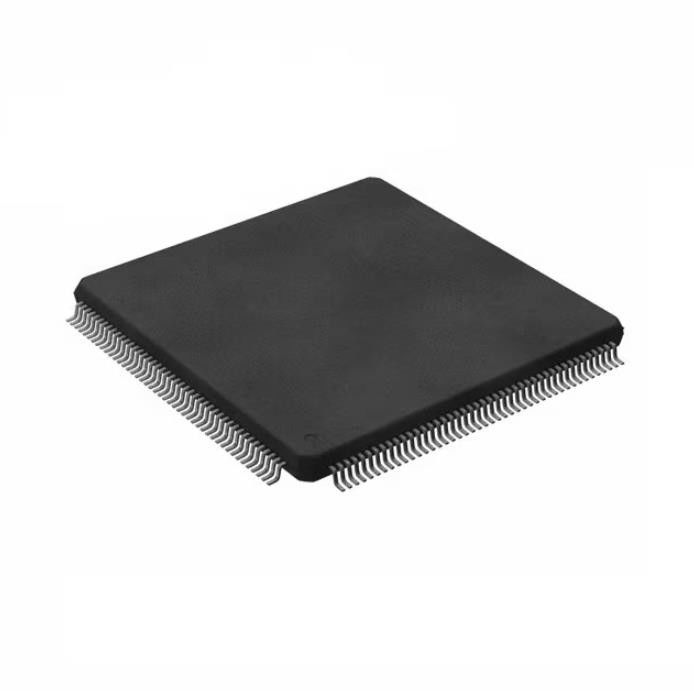

TMS320F2812PGFA onderdompelingsic Contactdozenic Mcu 256kb Flits met 32 bits 176lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TMS320F2812PGFA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| RAM Size: | 18K x 16 | Voltage - Levering (Vcc/Vdd): | 1.81V ~ 2V |
|---|---|---|---|
| Gegevensconvertors: | A/D 16x12b | Oscillatortype: | Intern |
| Werkende temperatuur: | -40°C ~ 85°C (Ta) | Opzettend Type: | De oppervlakte zet op |
| Pakket/Geval: | 176-LQFP | Het Pakket van het leveranciersapparaat: | 176-LQFP (24x24) |
Productomschrijving
TMS320F2812PGFA onderdompelingsic Contactdozenic Mcu 256kb Flits met 32 bits 176lqfp
C28x Automobiel, aec-Q100, het Vaste punt de enig-Kern150mhz 256KB (128K x 16) FLITS met 32 bits 176-LQFP Microcontroller van C2000™ C28x van IC (24x24)
Specificaties van TMS320F2812PGFA
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | Automobiel, aec-Q100, het Vaste punt van C2000™ C28x |
| Pakket | Dienblad |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Kernbewerker | C28x |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 150MHz |
| Connectiviteit | CANbus, EBI/EMI, McBSP, sc.i, SPI, UART/USART |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal van I/O | 56 |
| De Grootte van het programmageheugen | 256KB (128K x 16) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 18K x 16 |
| Voltage - Levering (Vcc/Vdd) | 1.81V ~ 2V |
| Gegevensconvertors | A/D 16x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 176-LQFP |
| Het Pakket van het leveranciersapparaat | 176-LQFP (24x24) |
| Het Aantal van het basisproduct | TMS320 |
Eigenschappen van TMS320F2812PGFA
• Krachtige Statische CMOS Technologie
– 150 Mhz (Cyclusduur 6,67-NS)
– Low-Power (Kern 1,8-v bij 135 Mhz,
1,9-v Kern bij I/O) Ontwerp 150 Mhz, 3,3-v
• JTAG-Steun van het Grensaftasten (1)
• Krachtige cpu met 32 bits (TMS320C28x™)
– 16 x 16 en 32 x 32 MAC Operations
– Dubbel MAC 16 x 16
– De Busarchitectuur van Harvard
– Atoomverrichtingen
– Onderbreek snel Reactie en Verwerking
– Verenigd Geheugen Programmeringsmodel
– 4M Linear Program /Data Adresbereik
– Code-efficiënt (in C/C++ en Assemblage)
– TMS320F24x/IF240x-Bewerker Broncode
Compatibel
• Op-spaandergeheugen
– Flitsapparaten: Tot 128K x Flits 16
(Vier 16 en Zes 16K x 16 Sectoren van 8K x)
– ROM Devices: Tot 128K x ROM 16
– ROM van 1K x 16 OTP
– L0 en L1: 2 de blokken van 4K x 16 kiezen elk uit?
Toegang RAM (SARAM)
– H0: 1 blok van 8K x 16 SARAM
– M0 en M1: 2 blokken van 1K x 16 elk
SARAM
• Laarsrom (4K x 16)
– Met de Wijzen van de Softwarelaars
– Standaardwiskundelijsten
• Externe Interface (2812)
– Meer dan Totaal Geheugen 1M x 16
– Programmeerbare Wachtstatussen
– Programmeerbare Lees-schrijfstroboscooptiming
– Drie Individueel Chip Selects
• Endianness: Weinig Endian
Toepassingen van TMS320F2812PGFA
• Tot 56 I/O Spelden Voor algemeen gebruik (van GPIO)
• Geavanceerde Wedijvereigenschappen
– Analyse en Breekpuntfuncties
– De realtime zuivert via Hardware
• De ontwikkelingshulpmiddelen omvatten
– ANSI C/C++ Compiler/Assembleur/Linker
– Winde van Studio ™ van de codecomponist
– DSP/BIOS™
– JTAG-Aftastencontrolemechanismen (1)
• Low-Power Wijzen en Machtsbesparingen
– NUTTELOOS, RESERVE, Gesteunde HALTwijzen
– Maak Individuele Randklokken onbruikbaar
Milieu & de Uitvoerclassificaties van TMS320F2812PGFA
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
