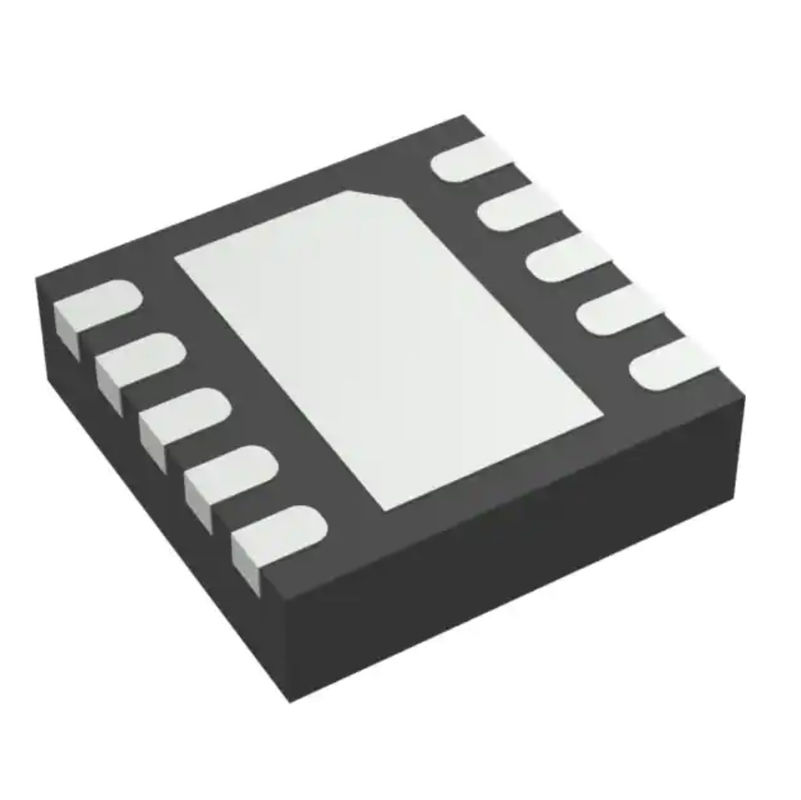

TPS57040QDRCRQ1 Dip Ic-aansluitingen Ic Reg Buck Adj 500ma 10vson
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TPS57040QDRCRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Huidig - Output: | 500mA | Frequentie - Omschakeling: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| Synchrone Gelijkrichter: | Nr | Werkende Temperatuur: | -40°C ~ 150°C (TJ) |
| Opzettend Type: | De oppervlakte zet op | Pakket/Geval: | 10-VFDFN Blootgesteld Stootkussen |
| Het Pakket van het leveranciersapparaat: | 10-VSON (3x3) | Het Aantal van het basisproduct: | TPS57040 |
Productomschrijving
TPS57040QDRCRQ1 Dip Ic-aansluitingen Ic Reg Buck Adj 500ma 10vson
Buck Switching Regulator IC Positief Instelbaar 0,8V 1 Uitgang 500mA 10-VFDFN blootliggende pad
Specificaties van TPS57040QDRCRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsregelaars - DC DC schakelende regelaars | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100, SWIFT™, Eco-Mode™ |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Functie | Aftreden |
| Uitgangsconfiguratie | Positief |
| Topologie | Bok |
| Uitgangstype | Verstelbaar |
| Aantal uitgangen | 1 |
| Spanning - ingang (min.) | 3,5 V |
| Spanning - ingang (max.) | 42V |
| Spanning - Uitgang (Min/Vast) | 0.8V |
| Spanning - Uitgang (Max) | 39V |
| Huidige uitgang | 500mA |
| Frequentie - Schakelen | 100 kHz ~ 2,5 MHz |
| Synchrone gelijkrichter | Nee |
| Bedrijfstemperatuur | -40°C ~ 150°C (TJ) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 10-VFDFN blootliggende pad |
| Toestelpakket leverancier | 10-VSON (3x3) |
| Basisproductnummer | TPS57040 |
Kenmerken vanTPS57040QDRCRQ1
• Gekwalificeerd voor automobieltoepassingen
• AEC-Q100 gekwalificeerd met de volgende resultaten
– Apparaattemperatuurklasse 1: -40°C tot 125°C Omgevingstemperatuurbereik
– Apparaat HBM ESD Classificatie Niveau 2
– Apparaat CDM ESD-classificatieniveau C4B
• 3,5 V tot 42 V ingangsspanningsbereik
• 200 mΩ High-Side MOSFET
• Hoog rendement bij lichte belasting met een pulsoverslaand Eco-mode™-regelschema
• 116-μA ruststroom in bedrijf
• 1,5 μA uitschakelstroom
• Schakelfrequentie van 100 kHz tot 2,5 MHz
• Synchroniseert met externe klok
• Instelbare langzame start/volgorde
• Onderspanning en overspanning Power-goed
Uitgang
• Instelbare onderspanningsblokkeringsspanning en
Hysterese
• 0,8 V interne spanningsreferentie
• Ondersteund door SwitcherPro™ Software Tool ONDERDEELNUMMER PAKKET BODY SIZE (NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
toepassingenvanTPS57040QDRCRQ1
• 12-V autovoedingssystemen Vereenvoudigd schema • Autocarrosserie-elektronica
• Passieve veiligheid: remsysteem en airbags
• 12 V en 24 V industriële systemen met laag vermogen
• Aftermarket auto-accessoires: video, GPS, entertainment
Milieu- en exportclassificaties vanTPS57040QDRCRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
