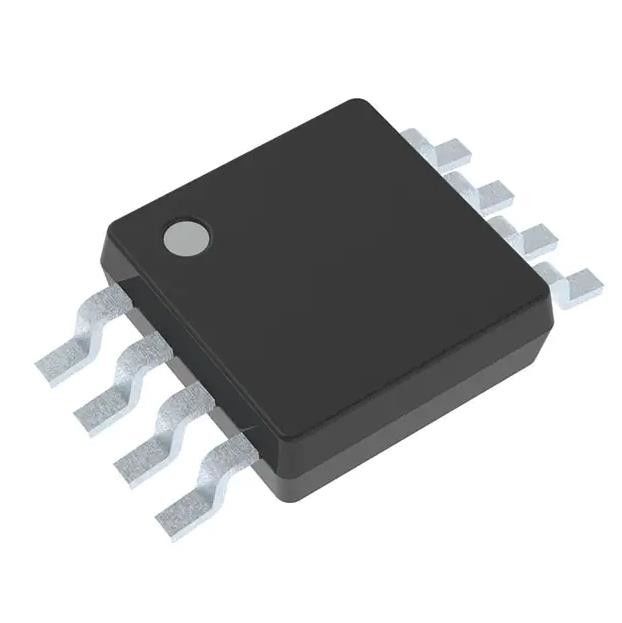

TCA9406DCUR de Vertaler Circuit Chip 24Mbps 8-VSSOP van het voltageniveau
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TCA9406DCUR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Kringen: | 1 | Kanalen per Kring: | 2 |
|---|---|---|---|
| Voltage - VCCA: | 1.65 V ~ 3,6 V | Voltage - VCCB: | 2.3 V ~ 5,5 V |
| Outputtype: | Afvoer openen | Datasnelheid: | 24Mbps |
| Werkende temperatuur: | -40°C ~ 85°C (Ta) | Het Pakket van het leveranciersapparaat: | 8-VSSOP |
Productomschrijving
TCA9406DCUR de Vertaler Circuit Chip 24Mbps 8-VSSOP van het voltageniveau
De Vertaler Bidirectional 1 Kring 2 Kanaal 24Mbps 8-VSSOP van het voltageniveau
Specificaties van TCA9406DCUR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Logica | |
| Vertalers, Niveaudraaiers | |
| Mfr | Texas Instruments |
| Reeks | Het TCL |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Productstatus | Actief |
| Vertaler Type | Voltageniveau |
| Kanaaltype | Tweerichtings |
| Aantal Kringen | 1 |
| Kanalen per Kring | 2 |
| Voltage - VCCA | 1.65 V ~ 3,6 V |
| Voltage - VCCB | 2.3 V ~ 5,5 V |
| Inputsignaal | - |
| Outputsignaal | - |
| Outputtype | Open Afvoerkanaal |
| Datasnelheid | 24Mbps |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Eigenschappen | Auto-richting het Ontdekken |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 8-VFSOP (0,091“, 2.30mm Breedte) |
| Het Pakket van het leveranciersapparaat | 8-VSSOP |
| Het Aantal van het basisproduct | TCA9406 |
Eigenschappen van TCA9406DCUR
• 2-beetje Tweerichtingsvertaler voor de Lijnen van SDA en SCL-in I2C-Toepassingen
• Verstrekt Tweerichtingsvoltagevertaling zonder Richtingsspeld
• Hoog-impedantieoutput SCL_A, SDA_A, SCL_B, SDA_B-Spelden wanneer OE = Laag of VCC = 0 V
• Interne 10 kΩ Pullup Weerstand op Alle Spelden van SDA en SCL-
• 1.65 V aan 3,6 V op a-haven en 2,3 V aan 5,5 V op B-haven (VCCA ≤ VCCB)
• VCC Isolatieeigenschap: Als één van beiden Ingevoerde VCC GND bedraagt, zijn Beide Havens in de hoog-Impedantiestaat
• Geen Voeding Vereist Rangschikken: Of VCCA of VCCB kan eerst Hellend zijn
• Lage Ioff van 2 µA wanneer of VCCA of VCCB = 0 V
• OE de input kan rechtstreeks aan VCCA worden gebonden of door GPIO worden gecontroleerd
• Klink-op Prestaties overschrijdt 100 mA per JESD 78, Klasse II
• ESD de Bescherming overschrijdt JESD 22
– Een Haven
– 2500-v menselijk-Lichaamsmodel (a114-B)
– 250-v Machinemodel (a115-a)
– 1500-v charged-Apparatenmodel (C101)
– B-Haven
– 8-kV menselijk-Lichaamsmodel (a114-B)
– 250-v Machinemodel (a115-a)
– 1500-v charged-Apparatenmodel (C101)
Toepassingen van TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Milieu & de Uitvoerclassificaties van TCA9406DCUR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
