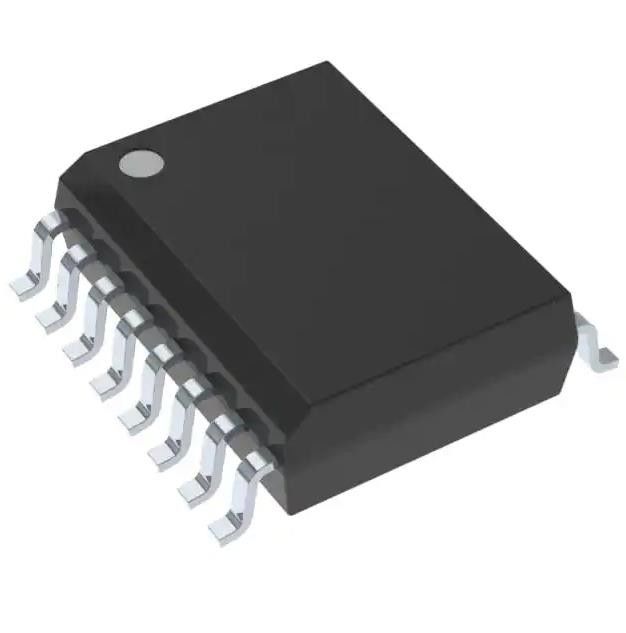

ISO7641FMDWR digitale Isolator 4243Vrms 4 Kanaal 150Mbps 25kV/µs CMTI 16-SOIC
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISO7641FMDWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Kanalen: | 4 | Input - Zij1/side 2: | 3/1 |
|---|---|---|---|
| Kanaaltype: | Eenrichtings | Voltage - Isolatie: | 4243Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 25kV/µs | Datasnelheid: | 150Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum): | 10.5ns, 10.5ns | (De Maximum) Vervorming van de impulsbreedte: | 2ns |
Productomschrijving
ISO7641FMDWR digitale Isolator 4243Vrms 4 Kanaal 150Mbps 25kV/µs CMTI 16-SOIC
Algemeen Doel Digitale Isolator 4243Vrms 4 Kanaal 150Mbps 25kV/µs CMTI 16-SOIC (0,295“, 7.50mm Breedte)
Specificaties van ISO7641FMDWR
| TYPE | BESCHRIJVING |
| Categorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reeks | - |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Productstatus | Actief |
| Technologie | Capacitieve Koppeling |
| Type | Algemeen Doel |
| Geïsoleerde Macht | Nr |
| Aantal Kanalen | 4 |
| Input - Zij1/side 2 | 3/1 |
| Kanaaltype | Eenrichtings |
| Voltage - Isolatie | 4243Vrms |
| Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min) | 25kV/µs |
| Datasnelheid | 150Mbps |
| TpLH van de propagatievertraging/tpHL (Maximum) | 10.5ns, 10.5ns |
| (De Maximum) Vervorming van de impulsbreedte | 2ns |
| Stijgings/Daling Tijd (Type) | 1.6ns, 1ns |
| Voltage - Levering | 2.7V ~ 5.5V |
| Werkende Temperatuur | -40°C ~ 125°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 16-SOIC (0,295“, 7.50mm Breedte) |
| Het Pakket van het leveranciersapparaat | 16-SOIC |
| Het Aantal van het basisproduct | ISO7641 |
Eigenschappen van ISO7641FMDWR
• Signalerend Tarief: 150 Mbps
• Lage Machtsconsumptie, Typische ICC per Kanaal (Levering 3,3-v):
– ISO7640FM: 2 mA bij 25 Mbps
– ISO7641FM: 2.4 mA bij 25 Mbps
• Lage Propagatievertraging: 7 NS Typisch
• Output Standaard laag-Staat op Faalveilige Wijze
• Brede Temperatuurwaaier: – 40°C aan 125°C
• 50-KV/µs Voorbijgaande Typische Immuniteit,
• Met lange levensuur met SiO2-Isolatiebarrière
• Werkt van 2,7-v, 3,3-v, en 5-v de Niveaus van de Leveringslogica
• Breed Lichaam soic-16 Pakket
• Veiligheid en Regelgevende Goedkeuring
– 6000 VRMS VPK/4243 1 Minuut per UL 1577
– VDE 6000 het Voorbijgaande Overvoltage van VPK, 1414 VPK het Werk Voltage per DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
– CSA-het Bericht 5A, CEI-Apparateninformatie (1) 60950-1, van CEI 61010-1, en van CEI 60601-1 van de Componentengoedkeuring Normen van het Beëindigenmateriaal
– TUV 5 KVRMS Versterkte Isolatie per SOIC (16) 10,30 mm × 7,50 mm EN/UL/CSA 61010-1
– CQC Versterkte Isolatie per GB4943.1-2011
Toepassingen van ISO7641FMDWR
• Optokoppelingsvervanging in:
– Industriële Fieldbus
– Profibus
– Modbus
– DeviceNet™ Gegevensbussen
– Servobesturingsinterface
– Motorcontrole
– Voedingen
– Batterijpakken
Milieu & de Uitvoerclassificaties van ISO7641FMDWR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
