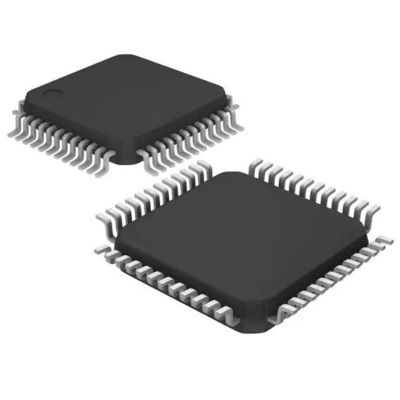

STM32F100C8T6B DIP IC-sockets IC MCU 32BIT 64KB FLASH 48LQFP 24MHz

Productomschrijving

STM32F100C8T6B DIP IC-sockets IC MCU 32BIT 64KB FLASH 48LQFP

ARM® Cortex®-M3 STM32F1 Microcontroller IC 32-Bit Single-Core 24MHz 64KB (64K x 8) FLASH

In de rest van het document worden de STM32F100x4 en STM32F100x6 apparaten met een lage dichtheid genoemd, terwijl de STM32F100x8 en STM32F100xB apparaten met een gemiddelde dichtheid worden genoemd.

Kenmerken vanSTM32F100C8T6B

• Kern: ARM® 32-bits Cortex®-M3 CPU
– 24 MHz maximale frequentie,
1,25 DMIPS/MHz (Dhrystone 2.1)
prestatie
- Vermenigvuldiging met één cyclus en hardware
divisie
• Herinneringen
– 16 tot 128 Kbyte Flash-geheugen
– 4 tot 8 Kbytes aan SRAM
• Klok-, reset- en voorraadbeheer
– 2,0 tot 3,6 V toepassingsvoeding en I/O's
– POR, PDR en programmeerbare spanning
detector (PVD)
– 4 tot 24 MHz kristaloscillator
– Interne 8 MHz in de fabriek getrimde RC
– Interne 40 kHz RC
– PLL voor CPU-klok
– 32 kHz oscillator voor RTC met kalibratie
• Laag vermogen
- Slaap-, stop- en stand-bymodi
– VBAT-voorziening voor RTC en back-up registers
• Foutopsporingsmodus
– Seriële draad debug (SWD) en JTAG
interfaces
• DMA
– 7-kanaals DMA-controller
- Ondersteunde randapparatuur: timers, ADC, SPI's,
I
2C's, USART's en DAC's
• 1 × 12-bits, 1,2 µs A/D-omzetter (tot 16
kanalen)
– Conversiebereik: 0 tot 3,6 V
- Temperatuursensor
• 2 × 12-bits D/A-converters
• Tot 80 snelle I/O-poorten
– 37/51/80 I/O's, allemaal toewijsbaar op 16 extern
interruptvectoren en bijna alle 5 V-tolerant

Specificaties vanSTM32F100C8T6B

Milieu- en exportclassificaties
