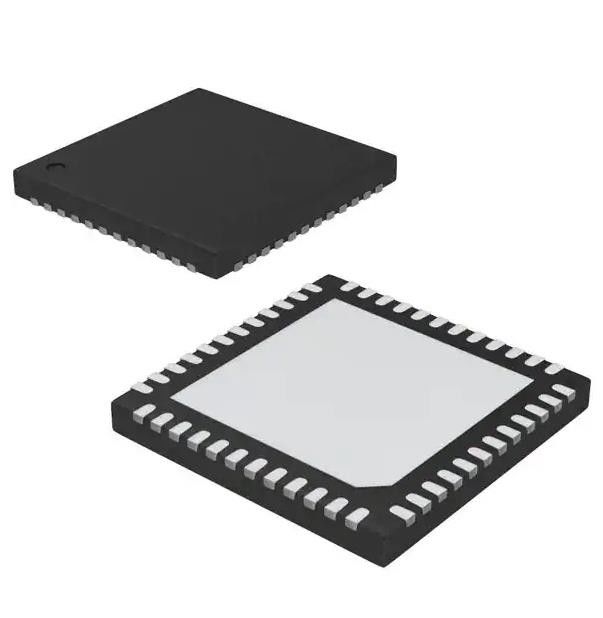

RAA2270634GNP#MA0 Half-Bridge Gate Driver IC Niet-inverterend 48-QFN (7x7)
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | RAA2270634GNP#MA0 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | RAA2270634GNP#MA0 | Kanaaltype: | driefasen |
|---|---|---|---|
| Aantal Bestuurders: | 3 | Voltage - Levering: | 4,5V ~ 60V |
| Stijgings/Daling Tijd (Type): | 40ns, 40ns | Werkende temperatuur: | -40°C ~ 125°C (Ta) |
| Het Pakket van het leveranciersapparaat: | 48-QFN (7x7) | Huidig - Piekoutput (Bron, Gootsteen): | 1A, 2A |
Productomschrijving
RAA2270634GNP#MA0 Half-Bridge Gate Driver IC Niet-inverterend 48-QFN (7x7)
DRIE FASE 60V MOTOR AANDRIJVING, 7X
Kenmerken vanRAA2270634GNP#MA0
▪ Breed VIN-bereik: 4,5V tot 60V (65V abs max)
▪ Schakelfrequentiebereik tot 200 kHz
▪ 3-fase aandrijving voor BLDC-toepassing
• Piek 1A/2A source/sink stroom met
programmeerbare aandrijfkracht
• Ondersteunt 8 instelbare niveaus van aandrijfkracht
via hardware-interface en 16 instelbaar
niveaus van aandrijfkracht via SPI-interface
▪ Adaptieve en instelbare dode tijd
▪ Volledig geïntegreerde voedingsarchitectuur
• Twee VCC LDO's zorgen voor slaapstand laag IQ
• 500mA buck-boost schakelende regelaar
genereert aandrijfspanning (5V tot 15V instelbaar)
• 200mA instelbare uitgangs-LDO voor MCU-voedingen
▪ Flexibele configuratie
• 3-fasen HI/LI-modus en 3-fasen PWM-modus
• Ondersteuning voor half-bridge, full-bridge configuratie
▪ Drie stroomdetectieversterkers
• Vier niveaus van instelling van gevoeligheidsversterking
• Ondersteunt DC-offsetkalibratie tijdens het opstarten
en on the fly
• Ondersteunt zowel grondzijdige shuntdetectie of
low-side MOSFET rDS(ON)-detectie
▪ Back-EMF-detectie voor BLDC-sensorloze werking
Specificaties vanRAA2270634GNP#MA0
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (IC's)
Energiebeheer (PMIC)
Poort chauffeurs
|
|
Mfr
|
Renesas Electronics America Inc
|
|
Serie
|
-
|
|
Product
|
RAA2270634GNP#MA0
|
|
Gedreven configuratie
|
Halve brug
|
|
Kanaaltype
|
3 fases
|
|
Aantal chauffeurs
|
3
|
|
Type poort
|
N-kanaal MOSFET
|
|
Spanning - voeding
|
4,5V ~ 60V
|
|
Logische spanning - VIL, VIH
|
-
|
|
Stroom - Piekoutput (Source, Sink)
|
1A, 2A
|
|
Invoertype
|
Niet-inverterend
|
|
Stijgings-/dalingstijd (type)
|
40ns, 40ns
|
|
Bedrijfstemperatuur
|
-40°C ~ 125°C (TA)
|
|
Montage type
|
Opbouwmontage
|
|
Pakket / koffer
|
48-WFQFN blootliggende pad
|
|
Toestelpakket leverancier
|
48-QFN (7x7)
|
|
Basisproductnummer
|
RAA2270634
|
Toepassingen vanRAA2270634GNP#MA0
▪ Elektrisch gereedschap, ventilatoren, pompen, E-bikes
▪ Industriële automatisering, robotica, drones
Milieu- en exportclassificaties
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
