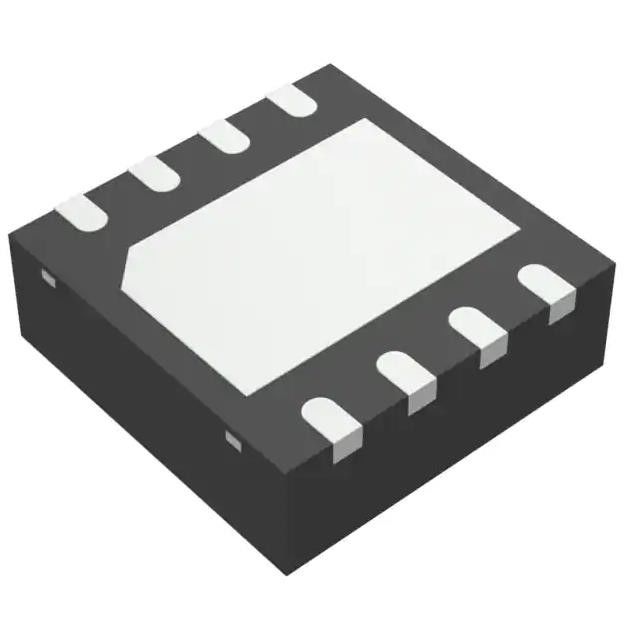

Mcp1407t-e/MF laag-Zijpoortbestuurder IC Non-Inverting 8-dfn-s (6x5)
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Microchip Technology |
| Certificering: | Original |
| Modelnummer: | MCP1407T-E MF |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | MCP1407T-E/MF | Voltage - Levering: | 4.5V ~ 18V |
|---|---|---|---|
| Logicavoltage - VIL, VIH: | 0,8 V, 2,4 V | Huidig - Piekoutput (Bron, Gootsteen): | 6A, 6A |
| Stijgings/Daling Tijd (Type): | 20ns, 20ns | Werkende temperatuur: | -40°C ~ 125°C |
Productomschrijving
Mcp1407t-e/MF laag-Zijpoortbestuurder IC Non-Inverting 8-dfn-s (6x5)
Buck Switching Regulator IC Positieve Regelbare 1.25V 1 Output 1.2A 8-SOIC (0,154“, 3.90mm Breedte)
De MCP1406/07-apparaten zijn een familie van buffers/MOSFET-bestuurders die single-output kenmerken
met piek de aandrijvings huidig vermogen van 6A, laag spruit-door huidige, aangepaste stijgings/daling tijden en propagatievertraging
tijden. Deze apparaten zijn speld-compatibel en zijn betere versies van de TC4420/TC4429-MOSFET bestuurders.
Eigenschappen van MCP1407T-E/MF
• Hoge Piekoutputstroom: (typisch) 6.0A
• Laag spruit-door/dwars-Geleidingsstroom binnen
Outputstadium
• Brede het Voltage Werkende Waaier van de Inputlevering:
- 4.5V aan 18V
• Het hoge Capacitieve Vermogen van de Ladingsaandrijving:
- 2500 pF in 20 NS
- 6800 pF in 40 NS
• Korte Vertragingstijden: 40 (typisch) NS
• Aangepaste Stijgings/Daling Tijden
• Lage Leveringsstroom:
- Met Logica ‚Ingevoerde 1‘ – (typische) 130 µA
- Met Logica ‚Ingevoerde 0‘ – (typische) 35 µA
• Klink-op Beschermd: 1.5A-Omgekeerde zal weerstaan
Huidig
• De logicainput zal Negatieve Schommeling tot 5V weerstaan
• Speld compatibel met de TC4420/TC4429-apparaten
• Ruimtebesparende 8-speld SOIC, PDIP en
8-speld de Pakketten van 6 x 5 mm DFN
Specificaties van MCP1407T-E/MF
|
Mfr
|
Microchiptechnologie
|
|
Reeks
|
-
|
|
Product
|
MCP1407T-E/MF
|
|
Gedreven Configuratie
|
Laag-kant
|
|
Kanaaltype
|
Kies uit
|
|
Aantal Bestuurders
|
1
|
|
Poorttype
|
IGBT, N-Channel, P-Channel MOSFET
|
|
Voltage - Levering
|
4.5V ~ 18V
|
|
Logicavoltage - VIL, VIH
|
0.8V, 2.4V
|
|
Huidig - Piekoutput (Bron, Gootsteen)
|
6A, 6A
|
|
Inputtype
|
Niet-omkeert
|
|
Stijgings/Daling Tijd (Type)
|
20ns, 20ns
|
|
Werkende Temperatuur
|
-40°C ~ 125°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
8-VDFN Blootgesteld Stootkussen
|
|
Het Pakket van het leveranciersapparaat
|
8-dfn-s (6x5)
|
|
Het Aantal van het basisproduct
|
MCP1407
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
wh avck-
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 1 (Onbeperkt) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Toepassing van MCP1407T-E/MF
• De Voedingen van de schakelaarwijze
• De Aandrijving van de impulstransformator
• Lijnbestuurders
• Motor en Solenoïdeaandrijving
