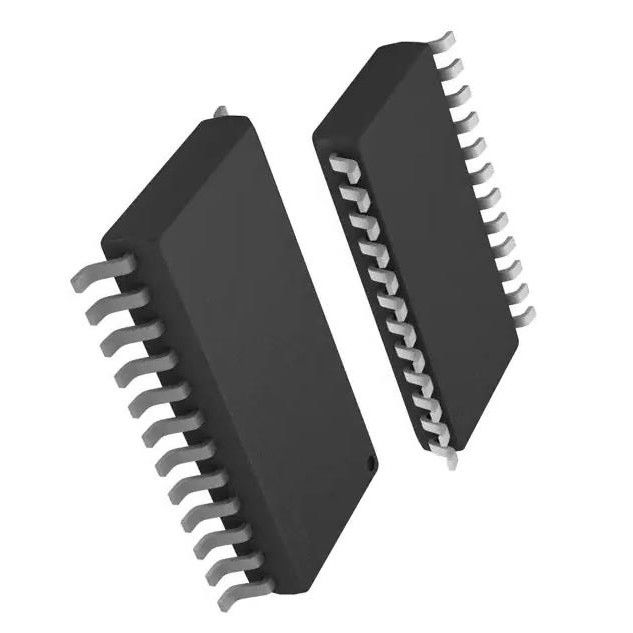

MC33035DWR2G geïntegreerde schakeling Chip Motor Driver Analog 24-SOIC 10V ~ 30V
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | MC33035DWR2G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | MC33035DWR2G | Voltage - Levering: | 10V ~ 30V |
|---|---|---|---|
| Werkende temperatuur: | -40°C ~ 85°C (Ta) | Pakket/Geval: | 24-SOIC |
| Het leveren van Sensormacht: | 6.25 V | Opzettend Type: | De oppervlakte zet op |
Productomschrijving
MC33035DWR2G geïntegreerde schakeling Chip Motor Driver Analog 24-SOIC 10V ~ 30V
IC-de Motorbestuurder Analog 24-SOIC van de MOTORbestuurder 10V-30V 24SOIC
MC33035 is een hoge monolithische prestaties tweede generatie
brushless gelijkstroom-motorcontrolemechanisme die alle actieve functies bevatten
vereist om een hoogtepunt uit te voeren kenmerkte open lijn, fase drie of vier
het systeem van de motorcontrole. Dit apparaat bestaat uit een decoder van de rotorpositie
voor juiste commutatie die, gecompenseerde temperatuur rangschikken
verwijzing geschikt om sensormacht, frequentie te leveren
programmeerbare zaagtandoscillator, drie open collector hoogste bestuurders,
en drie hoge huidige bestuurders van de totempaalbodem ideaal gezien geschikt voor
drijfmachtsmosfets.
Eigenschappen van MC33035DWR2G
• 10 tot 30 V-Verrichting
• Undervoltageuitsluiting
• 6.25 V-Verwijzing Geschikt om Sensormacht Te leveren
• Volledig Toegankelijke Foutenversterker voor Gesloten Lijn Servo
Toepassingen
• De hoge Huidige Bestuurders kunnen Externe 3−Phase-MOSFET controleren
Brug
• Cycle−By−Cycle het Huidige Beperken
• Verwijzing van de Pinned−Out de Huidige Betekenis
• Interne Thermische Sluiting
• Het verkiesbare Sensor 60°/300° of 120°/240° Faseren
• Kan Borstelgelijkstroom Motoren met Externe MOSFET efficiënt controleren
H−Bridge
• NCV-Prefix voor het Automobiel en Andere Toepassingen Vereisen
Unieke Plaats en Controleveranderingsvereisten; AEC−Q100
Geschikt gekwalificeerd en PPAP
• De Pb−Freepakketten zijn Beschikbaar
Specificaties van MC33035DWR2G
|
Mfr
|
onsemi
|
|
Reeks
|
-
|
|
Product
|
MC33035DWR2G
|
| Pakket | Band & Spoel |
|
Motortype - Stepper
|
-
|
|
Motortype - AC, gelijkstroom
|
Brushless gelijkstroom (BLDC)
|
|
Functie
|
Controlemechanisme - Commutatie, Richtingsbeheer
|
|
Outputconfiguratie
|
Pre-bestuurder - Halve Brug (3)
|
|
Interface
|
Analogon
|
|
Technologie
|
-
|
|
Stapresolutie
|
-
|
|
Toepassingen
|
Algemeen Doel
|
|
Huidig - Output
|
-
|
|
Voltage - Levering
|
10V ~ 30V
|
|
Voltage - Lading
|
-
|
|
Werkende Temperatuur
|
-40°C ~ 85°C (Ta)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
24-SOIC (0,295“, 7.50mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
24-SOIC
|
|
Het Aantal van het basisproduct
|
MC33035
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
met avck-
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC33035DWR2G
