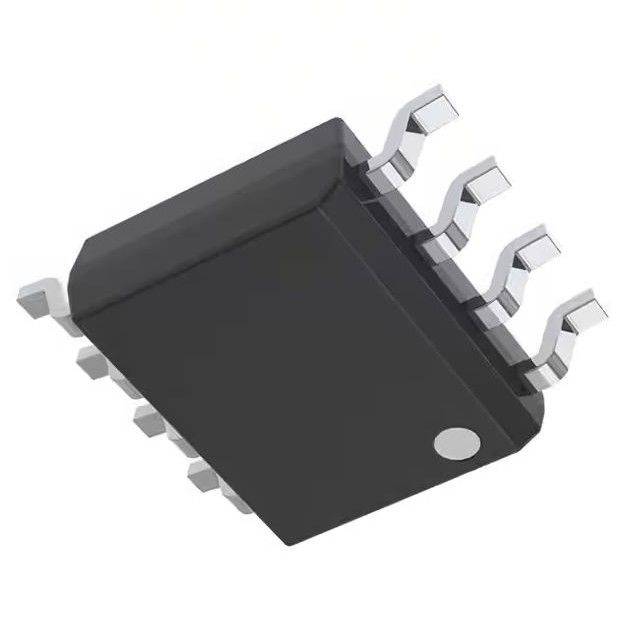

LM2675MX-5.0/NOPB-de Spaander5v Output Van geïntegreerde schakelingen 1A 8-SOIC 40V 260kHz
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LM2675MX-5.0/NOPB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | LM2675MX-5.0/NOPB | Aantal Output: | 1 |
|---|---|---|---|
| Ingevoerd voltage - (Min): | 6.5V | Ingevoerd voltage - (Maximum): | 40V |
| Voltage - (Min/Vaste) Output: | 5V | Frequentie - Omschakeling: | 260kHz |
Productomschrijving
LM2675MX-5.0/NOPB-de Spaander5v Output Van geïntegreerde schakelingen 1A 8-SOIC 40V
Buck Switching Regulator IC Positieve Vaste 5V 1 Output 1A 8-SOIC (0,154“, 3.90mm Breedte)
Eigenschappen van LM2675MX-5.0/NOPB
Efficiency tot 96%
Beschikbaar in zo-8, 8 speldonderdompeling en LLP-pakketten
De Software LM267X van het computerontwerp Gemaakt Eenvoudig
(versie 6.0)
Eenvoudig en gemakkelijk om te ontwerpen met
Vereist slechts 5 externe componenten
Gebruiks dadelijk beschikbare standaardinductors
3.3V, 5.0V, 12V, en regelbare outputversies
Regelbare het voltagewaaier van de versieoutput: 1.21V aan 37V
– 1,5% de maximum tolerantie van het outputvoltage over lijn en lading
voorwaarden
De gewaarborgde 1A-stroom van de outputlading
de Outputschakelaar van 0.25Ω DMOS
De brede waaier van het inputvoltage: 8V aan 40V
260 kHz vaste frequentie interne oscillator
TTL-sluitingsvermogen, lage machts reservewijze
Thermische sluiting en huidige grensbescherming
BESCHRIJVING van LM2675MX-5.0/NOPB
De LM2675-geïntegreerde reeksen regelgevers zijn monolithisch
kringen met een LMDMOS-proces worden gebouwd dat. Deze regelgevers
verstrek alle actieve functies voor step-down (bok)
omschakelingsregelgever, geschikt om een 1A-ladingsstroom met te drijven
uitstekende lijn en ladingsregelgeving. Deze apparaten zijn resultaat
bekwaam in vaste outputvoltages van 3.3V, 5.0V, 12V, en
regelbare outputversie
Specificaties van LM2675MX-5.0/NOPB
|
Product
|
LM2675MX-5.0/NOPB
|
|
Functie
|
Stap - neer
|
|
Outputconfiguratie
|
Positief
|
|
Topologie
|
Bok
|
|
Outputtype
|
Vast
|
|
Aantal Output
|
1
|
|
Ingevoerd voltage - (Min)
|
6.5V
|
|
Ingevoerd voltage - (Maximum)
|
40V
|
|
Voltage - (Min/Vaste) Output
|
5V
|
|
Voltage - (Maximum) Output
|
-
|
|
Huidig - Output
|
1A
|
|
Frequentie - Omschakeling
|
260kHz
|
|
Synchrone Gelijkrichter
|
Nr
|
|
Werkende Temperatuur
|
-40°C ~ 125°C (TJ)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
8-SOIC (0,154“, 3.90mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
8-SOIC
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
met betere nauwkeurigheid). De LM35-reeks is beschikbaar pak
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN van LM2675MX-5.0/NOPB
Eenvoudige Hoog rendement (> 90%) Stap - neer (Bok)
Regelgever
Efficiënte pre-Regelgever voor Lineaire Regelgevers
Positief-aan-negatieve Converte
