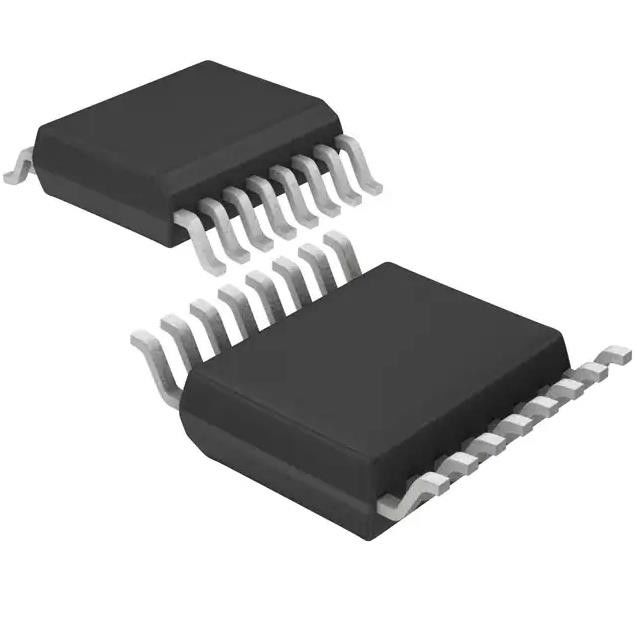

ISO7762FQDBQRQ1 3000Vrms 6 Kanaal 100Mbps 85kV/µs CMTI 16-SSOP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | ISO7762FQDBQRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | ISO7762FQDBQRQ1 | Input - Zij1/side 2: | 4/2 |
|---|---|---|---|
| Voltage - Isolatie: | 3000Vrms | Stijgings/Daling Tijd (Type): | 1.1ns, 1.4ns |
| Voltage - Levering: | 2.25V ~ 5.5V | Werkende temperatuur: | -40°C ~ 125°C |
Productomschrijving
ISO7762FQDBQRQ1 3000Vrms 6 Kanaal 100Mbps 85kV/µs CMTI 16-SSOP
KAN Digitale Isolator 3000Vrms 6 Kanaal 100Mbps 85kV/µs CMTI 16-SSOP (0,154“, 3.90mm Breedte)
Eigenschappen van ISO7762FQDBQRQ1
Gekwalificeerd voor automobieltoepassingen
• Aec-Q100 gekwalificeerd met de volgende resultaten:
– Rang 1 van de apparatentemperatuur: – 40°C aan +125°C
omgevingstemperatuurwaaier
– De classificatieniveau 3A van apparatenhbm ESD
– Het niveau C6 van de apparatencdm ESD classificatie
• Functionele veiligheid-Geschikt
– Documentatie beschikbaar aan hulp functionele veiligheid
systeemontwerp: ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
• 100 Mbps-datasnelheid
• Robuuste isolatiebarrière:
– >100-Year ontworpen leven
– Tot 5000 VRMS-isolatieclassificatie
– Tot 12,8 van het schommelingskv vermogen
– ±100 kV/μs Typische CMTI
• Brede leveringswaaier: 2.25 V aan 5,5 V
• 2,25-v aan 5,5-v Niveauvertaling
• Standaard hoog (ISO776x) en lage output (ISO776xF)
Opties
• Lage machtsconsumptie, typische 1,4 mA per
kanaal in 1 Mbps
• Lage propagatievertraging: 11 NS typisch bij 5 V
BESCHRIJVING van ISO7762FQDBQRQ1
De ISO776x-Q1-apparaten zijn krachtig,
zes-kanaal digitale isolatoren met 5000-VRMS (DW
pakket) en (DBQ-pakket) isolatie 3000-VRMS
classificaties per UL 1577. Deze familie van apparaten is ook
verklaard volgens VDE, CSA, TUV en CQC.
Specificaties van ISO7762FQDBQRQ1
|
Product
|
ISO7762FQDBQRQ1
|
|
Technologie
|
Capacitieve Koppeling
|
|
Type
|
KAN
|
|
Geïsoleerde Macht
|
Nr
|
|
Aantal Kanalen
|
6
|
|
Input - Zij1/side 2
|
4/2
|
|
Kanaaltype
|
Eenrichtings
|
|
Voltage - Isolatie
|
3000Vrms
|
|
Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min)
|
85kV/µs
|
|
Datasnelheid
|
100Mbps
|
|
TpLH van de propagatievertraging/tpHL (Maximum)
|
16ns, 16ns
|
|
(De Maximum) Vervorming van de impulsbreedte
|
4.9ns
|
|
Stijgings/Daling Tijd (Type)
|
1.1ns, 1.4ns
|
|
Voltage - Levering
|
2.25V ~ 5.5V
|
|
Werkende Temperatuur
|
-40°C ~ 125°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
16-SSOP (0,154“, 3.90mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-SSOP
|
|
Het Aantal van het basisproduct
|
ISO7762
|
waaier (−10 ̊
Milieu & de Uitvoerclassificaties
met betere nauwkeurigheid). De LM35-reeks is beschikbaar pak
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
TOEPASSINGEN van ISO7762FQDBQRQ1
Het systeem van de hybride, elektrische en machtstrein (EV/HEV)
– Batterijbeheersysteem (BMS)
– Lader aan boord
– Tractieomschakelaar
– DC/DC-convertor
– Aanzet/generator
