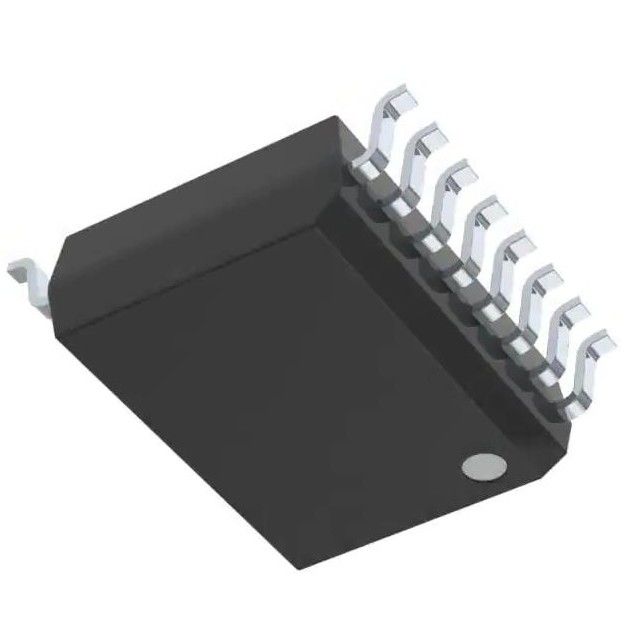

DAC7715UB IC Chip 12 Bit Digitaal naar Analoog Converter 4 16-SOIC
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | DAC7715UB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Artikelnummer: | DAC7715UB | Voltage - gelijkstroom-Omgekeerde ((Maximum) Vr): | 150mA |
|---|---|---|---|
| Voltage - door:sturen ((Maximum) Vf) @ als: | 1 V @ 10 mA | Huidig - Omgekeerde Lekkage @ Vr: | 2.5 µA @ 70 V |
| Omgekeerde Terugwinningstijd (trr): | 4 NS | ||
Productomschrijving
DAC7715UB Integrated Circuit Chip 12 Bit Digitaal naar Analoog Converter 4 16-SOIC
Viervoudige, seriële ingang, 12-bits spanningsuitgang DIGITAAL-NAAR-ANALOOG-CONVERTER
Kenmerken vanDAC7715UB
● LAAG VERMOGEN: 250mW (max)
● UNIPOLAIRE OF BIPOLAIRE WERKING
● INSTELTIJD: 10 µs tot 0,012%
● 12-BIT LINEARITEIT EN MONOTONICITEIT:
–40°C tot +85°C
● DUBBELGEBUFFEERDE GEGEVENSINVOER
● KLEIN SO-16 PAKKET
BESCHRIJVING van DAC7715UB
De DAC7715 is een quad, seriële ingang, 12-bits spanning
uitgang Digitaal-naar-Analoog Converter (DAC) met
gegarandeerde 12-bits monotone prestaties over de
-40°C tot +85°C temperatuurbereik.Een asynchroon
reset wist alle registers naar mid-scale (800H) of
nulschaal (000H), selecteerbaar via de RESETSEL-pin.
De individuele DAC-ingangen zijn dubbel gebufferd
maken een gelijktijdige update van alle DAC-uitgangen mogelijk.
Het apparaat kan worden gevoed vanuit een enkele +15V voeding
of van dubbele +15V en –15V voedingen.
Laag stroomverbruik en klein formaat maken de DAC7715 ideaal
voor automatische testapparatuur, DAC-per-pin programmeurs, data-acquisitiesystemen en closed-loop servobesturing.Het apparaat is verkrijgbaar in een SO-16-pakket
en is gegarandeerd in het temperatuurbereik van -40°C tot +85°C.
Specificaties van DAC7715UB
|
Product
|
DAC7715UB
|
|
Digi-Key Programmeerbaar
|
Niet geverifieerd
|
|
Aantal bits
|
12
|
|
Aantal D/A-converters
|
4
|
|
Vestigings tijd
|
10µs
|
|
Uitgangstype
|
Spanning - Gebufferd
|
|
Differentiële uitvoer
|
Nee
|
|
Gegevensinterface
|
SPI
|
|
Referentietype
|
Extern
|
|
Spanning - voeding, analoog
|
±14.25V ~ 15.75V
|
|
Spanning - voeding, digitaal
|
14,25V ~ 15,75V
|
|
INL/DNL (LSB)
|
±1 (Max), ±1 (Max)
|
|
Architectuur
|
R-2R
|
|
Bedrijfstemperatuur
|
-40°C ~ 85°C
|
|
Pakket / koffer
|
16-SOIC (0,295", 7,50 mm breed)
|
|
Toestelpakket leverancier
|
16-SOIC
|
|
Montage type
|
Opbouwmontage
|
|
Basisproductnummer
|
DAC7715
|
bereik (−10 ̊
Milieu- en exportclassificaties
met verbeterde nauwkeurigheid).De LM35-serie is beschikbaar als pakket
| ATTRIBUUT | BESCHRIJVING |
|---|---|
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8541.10.0070 |
TOEPASSINGEN vanDAC7715UB
● PROCESCONTROLE
● ATE PIN-ELEKTRONICA
● CLOSED-LOOP SERVO-CONTROLE
● MOTORBEDIENING
● GEGEVENSVERWERVINGSSYSTEMEN
● DAC-PER-PIN PROGRAMMEURS
