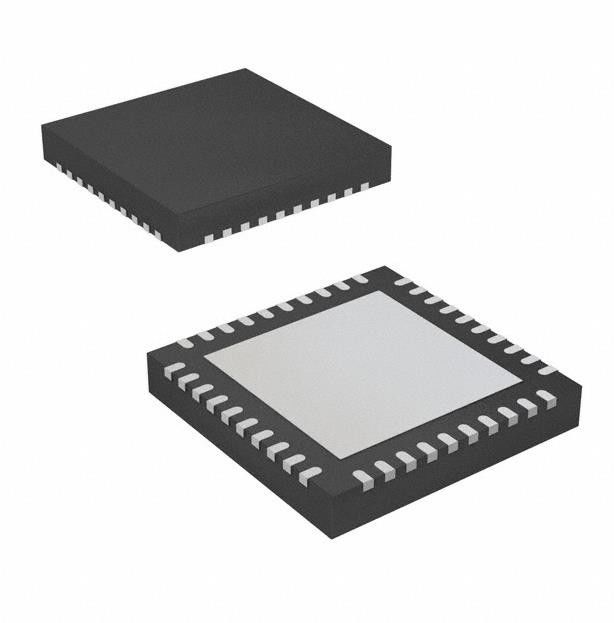

Van LP5860RKPR 40VQFN Spaander HOOFD Van geïntegreerde schakelingen Bestuurder IC 18 Output 50mA
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | LP5860RKPR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Output: | 18 | Ingevoerd voltage - (Min): | 2.7V |
|---|---|---|---|
| Ingevoerd voltage - (Maximum): | 5.5V | Werkende temperatuur: | -40°C ~ 85°C |
| Huidig - Output/Kanaal: | 50mA | Het Pakket van het leveranciersapparaat: | 40-VQFN (5x5) |
| Hoog licht: | 40VQFN de Spaander van geïntegreerde schakelingen,50mA de Spaander van geïntegreerde schakelingen,LP5860RKPR HOOFDbestuurder IC |
||
Productomschrijving
LP5860RKPR HOOFDbestuurder IC 18 Output Lineair Constant Current Analog 50mA 40-VQFN (5x5)
Eigenschappen van LP5860RKPR
LEIDENE matrijstopologie:
– 18 constante huidige gootstenen met 11 tasten schakelaars af
voor 198 LEIDENE punten
– Configureerbaar voor 1 tot 11 aftastenschakelaars
• Werkende voltagewaaier:
– VCC/VLED-waaier: 2.7 V aan 5,5 V
– Logicaspelden compatibel met 1,8 V, 3,3 V, en 5 V
• 18 constante huidige gootstenen met hoge precisie:
– 0.1mA-50 mA per huidige gootsteen wanneer VCC ≥ 3,3
V
– Apparaat-aan-apparaat fout: ±3% wanneer kanaal
stroom = 50 mA
– Kanaal-aan-kanaal fout: ±3% wanneer kanaal
stroom = 50 mA
– Phase-shift voor evenwichtige voorbijgaande macht
• Ultra-low machtsconsumptie:
– Sluitingswijze: ICC ≤ 1 RE wanneer EN = Laag
– Reservewijze: ICC ≤ 10 RE wanneer EN = Hoog
en CHIP_EN = 0 (behouden gegevens)
– Actieve wijze: ICC = 4,3 mA (type.) wanneer kanaal
stroom = 5 mA
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Geïntegreerde schakelingen (ICs)
Energiebeheer (PMIC)
HOOFDbestuurders
|
|
Mfr
|
T Instrumenten
|
|
Reeks
|
-
|
|
Productstatus
|
Actief
|
|
Type
|
Lineair
|
|
Topologie
|
Constant Current
|
|
Interne Schakelaar
|
Ja
|
|
Aantal Output
|
18
|
|
Voltage - Levering (Min)
|
2.7V
|
|
Voltage - (Maximum) Levering
|
5.5V
|
|
Voltage - Output
|
-
|
|
Huidig - Output/Kanaal
|
50mA
|
|
Frequentie
|
32MHz
|
|
Het verduisteren
|
Analogon, PWM
|
|
Toepassingen
|
Algemeen Doel
|
|
Werkende Temperatuur
|
-40°C ~ 85°C (Ta)
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
40-VFQFN Blootgesteld Stootkussen
|
|
Het Pakket van het leveranciersapparaat
|
40-VQFN (5x5)
|
|
Het Aantal van het basisproduct
|
LP5860
|
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | Niet van toepassing |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Toepassingen van LP5860RKPR
• LEIDENE animatie en aanwijzing voor:
– Toetsenbord, muis, en gokkentoebehoren
– Belangrijke en slimme huistoestellen
– Slimme spreker, getelegrafeerde en draadloze spreker
– Audiomixer, het materiaal van DJ, en uitzending
– Toegangsmateriaal, schakelaars, en servers
• Constante huidige gootstenen voor optische module
Overzicht van LP5860RKPR
LP5860 is een 11 LEIDENE × 18 matrijsbestuurder. Het apparaat integreert 11 schakelende FETs met constante stroom 18
gootstenen. Één LP5860-apparaat kan aan 198 LEIDENE punten of 66 RGB pixel opdrijven door tijd-simultaan overseinende matrijs te gebruiken
regeling.
LP5860 steunt zowel analoge het verduisteren als PWM-het verduisteren methodes. Voor het analoge verduisteren, de huidige aanwinst
van elk individu kan de LEIDENE punt met 256 stappen door 8 van de puntbeetjes correctie worden aangepast. Voor PWM-het verduisteren,
de geïntegreerde 8 beetjes of 16 beetjes configureerbaar, > de generators van 20-KHz PWM voor elke LEIDENE punt laten vlot toe, levendig
animatie-effecten zonder hoorbaar lawaai. Elke leiden kunnen ook in een 8 beetjesgroep PWM worden in kaart gebracht om te bereiken
groepscontrole met minimumgegevensverkeer.
Het LP5860-apparaat voert volledig adresseerbaar SRAM uit. Het apparaat steunt volledige SRAM-gegevens verfrist zich
en gedeeltelijke SRAM-gegevensupdate op bestelling om het gegevensverkeer te minimaliseren. LP5860 voert het spook uit
annuleringskring om zowel bovenkant als ghosting het aan de onderkant te elimineren. LP5860 gebruikt ook lage helderheid
compensatietechnologie om hoogte te steunen - dichtheids LEIDENE pixel. Zowel 1-Mhz (maximum) I2C en 12-Mhz
(de maximum) SPI-interfaces zijn beschikbaar in LP5860.
