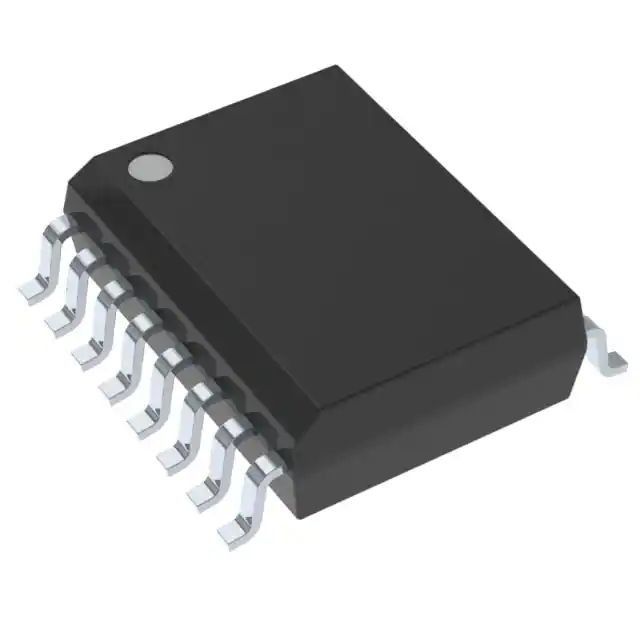

ISO5852SMDWREP de Poortbestuurder van de Spaander5700v Rms 5.5A Isolator van geïntegreerde schakelingen
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | ISO5852SMDWREP |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Voltage - Isolatie: | 5700Vrms | Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min): | 2.25V ~ 5.5V |
|---|---|---|---|
| Stijgings/Daling Tijd (Type): | 18ns, 20ns | Huidig - Hoge Output, Laag: | 1.5A, 3.4A |
| Huidig - Piekoutput: | 2.7A, 5.5A | Voltage - Outputlevering: | 15V ~ 30V |
| Hoog licht: | ISO5852SMDWREP de Spaander van geïntegreerde schakelingen,5700v Rms de Spaander Van geïntegreerde schakelingen,5.5A ISO5852SMDWREP |
||
Productomschrijving
ISO5852SMDWREP de Bestuurder van de de Isolatorenpoort van het koppelings5700vrms 1 Kanaal 16-SOIC 5.5A
Eigenschappen van ISO5852SMDWREP
1• 100-kV/μs minimum gemeenschappelijk-Wijzetijdelijke werkkracht
Immuniteit (CMTI) bij VCM = 1500 V
• Gespleten Output om een 2,5-Piekbron te verstrekken en
5-Piekgootsteenstromen
• Korte Propagatievertraging: 76 NS (Type),
110 (Maximum) NS
• 2-Actief Miller Clamp
• De Klem van outputkort:sluiten
• Zacht Product (STO) tijdens Kortsluiting
• Het foutenalarm op Desaturatieopsporing is
Gesignaleerd op FLT en het Terugstellen door RST
• Input en Output de Uitsluiting van Undervoltage (UVLO)
met Klaar Pin Indication (van RDY)
• Actieve Outputpulldown en Standaard Lage Output
met Lage Levering of het Drijven Input
• 2,25-v aan 5,5-v het Voltage van de Inputlevering
• 15-v aan 30-v Outputbestuurder Supply Voltage
• CMOS Compatibele Input
• De Impulsen van de weigeringeninput en Lawaaitijdelijke werkkrachten
Korter dan 20 NS
• Werkende Temperatuur: – 55°C aan +125°C
Omringend
• Schommelingsimmuniteit 12800-VPK (volgens CEI
61000-4-5)
• Certificatie in verband met de veiligheid:
– 8000-VPK VIOTM EN 2121-VPK VIORM
Versterkte Isolatie per DIN V VDE V 0884-10
(VDE V 0884-10): 2006-12
– Isolatie 5700-VRMS 1 Minuut per UL 1577
– CSA-het Bericht 5A, CEI van de Componentengoedkeuring
60950-1, van CEI 60601-1 en van CEI 61010-1 Beëindigen
Materiaalnormen
– CQC-Certificatie per GB4943.1-2011
– Alle Certificatie Volledig per UL, VDE, CQC,
TUV en Gepland voor CSA
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Isolatoren
Isolatoren - Poortbestuurders
|
|
Mfr
|
Ti
|
|
Reeks
|
-
|
| Pakket |
Band & Spoel (RT) Besnoeiingsband (CT) |
|
Productstatus
|
Actief
|
|
Technologie
|
Capacitieve Koppeling
|
|
Aantal Kanalen
|
1
|
|
Voltage - Isolatie
|
5700Vrms
|
|
Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min)
|
100kV/µs
|
|
TpLH van de propagatievertraging/tpHL (Maximum)
|
110ns, 110ns
|
|
(De Maximum) Vervorming van de impulsbreedte
|
-
|
|
Stijgings/Daling Tijd (Type)
|
18ns, 20ns
|
|
Huidig - Hoge Output, Laag
|
1.5A, 3.4A
|
|
Huidig - Piekoutput
|
2.7A, 5.5A
|
|
Voltage - door:sturen (Vf) (Type)
|
-
|
|
Voltage - Outputlevering
|
15V ~ 30V
|
|
Werkende Temperatuur
|
-55°C ~ 125°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
16-SOIC (0,295“, 7.50mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-SOIC
|
|
Goedkeuringsagentschap
|
CQC, CSA, TUV, UL, VDE
|
|
Het Aantal van het basisproduct
|
ISO585
Milieu & de Uitvoerclassificaties
|
Milieu & de Uitvoerclassificaties
| ATTRIBUTEN | BESCHRIJVING |
|---|---|
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 2 (1 Jaar) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Beschrijving van ISO5852SMDWREP
Het apparaat iso5852s-EP is een 5.7-kVRMS, een versterkte geïsoleerde poortbestuurder voor IGBTs en MOSFETs met
gespleten output, OUTH en OUTL, die een 2,5-bron en een 5-gootsteenstroom verstrekken. De inputpartij werkt
van één enkel 2,25-v aan levering 5,5-v.
