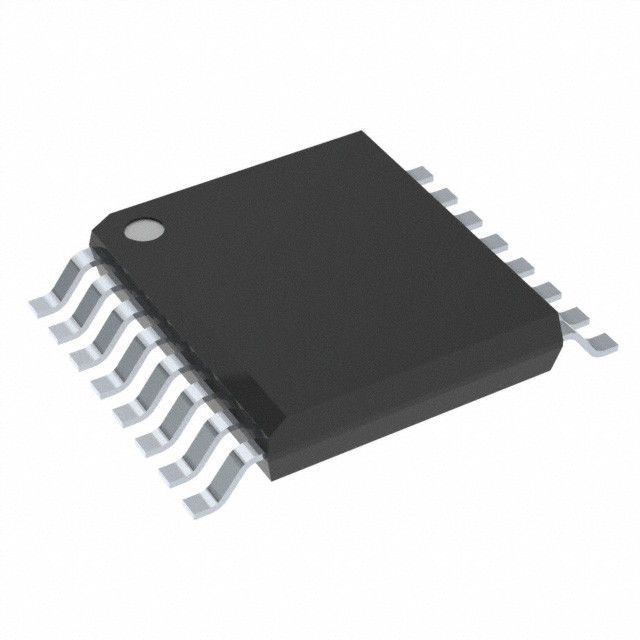

ISO7762FDBQR Kanaal van de algemeen Doel het Digitale Isolator 100Mbps 3000Vrms 6
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | ISO7762FDBQR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal Kanalen: | 6 | Geïsoleerde Macht: | Nr |
|---|---|---|---|
| Voltage - Isolatie: | 3000Vrms | Datasnelheid: | 100Mbps |
| Stijgings/Daling Tijd (Type): | 1.1ns, 1.4ns | Voltage - Levering: | 2.25V ~ 5.5V |
| Hoog licht: | 3000Vrms Texas Instruments Digital Isolator,100Mbps Texas Instruments Digital Isolator,6 kanaal ISO7762FDBQR |
||
Productomschrijving
Eigenschappen van van ISO7762FDBQR
• 100 Mbps-datasnelheid
• Robuuste isolatiebarrière:
– >100-Year ontworpen leven
– Tot 5000 VRMS-isolatieclassificatie
– Tot 12,8 van het schommelingskv vermogen
– ±100 kV/μs Typische CMTI
• Brede leveringswaaier: 2.25 V aan 5,5 V
• 2,25-v aan 5,5-v Niveauvertaling
• Standaard hoog (ISO776x) en lage output (ISO776xF)
Opties
• Brede temperatuurwaaier: – 55°C aan +125°C
• Lage machtsconsumptie, typische 1,4 mA per
kanaal in 1 Mbps
• Lage propagatievertraging: 11 NS typisch bij 5 V
• Robuuste Elektromagnetische compatibiliteit (EMC):
– Systeem-vlakke ESD, EFT, en schommelingsimmuniteit
– het Contactlossing van CEI 61000-4-2 van ±8 kV
bescherming over isolatiebarrière
– Lage emissies
• Breed-SOIC (dw-16) en SSOP (dbq-16)
pakketopties
• Automobiel beschikbare versie: ISO776x-Q1
• Certificatie in verband met de veiligheid:
– Versterkte isolatie per DIN V VDE V
088411:201701
– Het programma van de de componentenerkenning van UL 1577
– CSA-Certificatie per CEI 60950-1, CEI
62368-1, en CEI 60601-1
– CQC-Certificatie per GB4943.1-2011
– TUV Certificatie volgens EN 60950-1 en
EN 61010-1
|
TYPE
|
BESCHRIJVING
|
|---|---|
|
Categorie
|
Isolatoren
Digitale Isolatoren
|
|
Mfr
|
Texas Instruments
|
|
Reeks
|
ISO776x
|
| Pakket | Band & Spoel |
|
Productstatus
|
Actief
|
|
Technologie
|
Capacitieve Koppeling
|
|
Type
|
Algemeen Doel
|
|
Geïsoleerde Macht
|
Nr
|
|
Aantal Kanalen
|
6
|
|
Input - Zij1/side 2
|
4/2
|
|
Kanaaltype
|
Eenrichtings
|
|
Voltage - Isolatie
|
3000Vrms
|
|
Gemeenschappelijke Wijze Voorbijgaande Immuniteit (Min)
|
85kV/µs
|
|
Datasnelheid
|
100Mbps
|
|
TpLH van de propagatievertraging/tpHL (Maximum)
|
16ns, 16ns
|
|
(De Maximum) Vervorming van de impulsbreedte
|
4.9ns
|
|
Stijgings/Daling Tijd (Type)
|
1.1ns, 1.4ns
|
|
Voltage - Levering
|
2.25V ~ 5.5V
|
|
Werkende Temperatuur
|
-55°C ~ 125°C
|
|
Opzettend Type
|
De oppervlakte zet op
|
|
Pakket/Geval
|
16-SSOP (0,154“, 3.90mm Breedte)
|
|
Het Pakket van het leveranciersapparaat
|
16-SSOP
|
|
Het Aantal van het basisproduct
|
ISO7762
|
