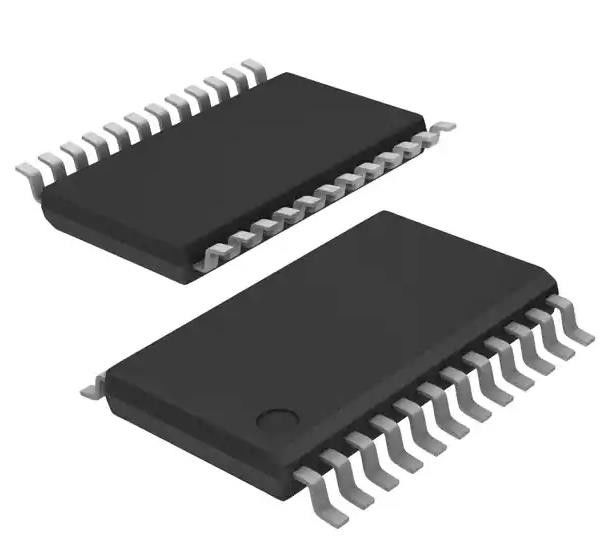

MSP430AFE253IPWR MSP430 CPU16 MSP430F2xx Microcontroller IC 16-bits 12MHz 16KB
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MSP430AFE253IPWR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 1-3 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100,000 |
|
Gedetailleerde informatie |
|||
| Kernprocessor: | MSP430 CPU16 | Grootte van de kern: | 16 bit |
|---|---|---|---|
| Versnelling: | 12MHz | Connectiviteit: | SPI, UART/USART |
| Perifere apparatuur: | Bronaut detecteren/resetten, PWM, WDT | Aantal I/O's: | 11 |
| Grootte van het programmageheugen: | 16KB (16K x 8) | Type programmageheugen: | Flash |
| RAM-grootte: | 512 x 8 | Spanning - Voeding (Vcc/Vdd): | 1.8V ~ 3.6V |
Productomschrijving
MSP430AFE253IPWR MSP430 CPU16 MSP430F2xx Microcontroller IC 16-Bit 12MHz 16KB
Specificaties vanMSP430AFE253IPWR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | MSP430F2xx |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Kernprocessor | MSP430 CPU16 |
| Grootte van de kern | 16 bit |
| Versnelling | 12MHz |
| Connectiviteit | SPI, UART/USART |
| Perifere apparatuur | Bronaut detecteren/resetten, PWM, WDT |
| Aantal I/O's | 11 |
| Grootte van het programmageheugen | 16KB (16K x 8) |
| Type programmageheugen | Flash |
| EEPROM-grootte | - |
| RAM-grootte | 512 x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1.8V ~ 3.6V |
| Gegevensomvormers | A/D 3x24b |
| Typ van oscillator | Intern |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 24-TSSOP (0,173", 4,40 mm breedte) |
| Verpakking van de leverancier | 24-TSSOP |
| Basisproductnummer | MSP430AFE253 |
Kenmerken van MSP430AFE253IPWR
• laag voedingsspanningsbereik: 1,8 V tot 3,6 V
• Zeer laag stroomverbruik
Activiteit: 220 μA bij 1 MHz, 2,2 V
️ Stand-by-modus: 0,5 μA
¢ Uitgeschakelde modus (RAM-behoud): 0,1 μA
• Vijf energiebesparende modus
• Ultra-snelle ontwaking uit de standby-modus in minder dan 1 μs
• 16-bits RISC-architectuur, tot 12-MHz systeemklok
• Basisconfiguratie van de klokmodule
- Interne frequenties tot 12 MHz met twee gekalibreerde frequenties
¢ Interne zeer lage-vermogen lage-frequentie (LF) oscillator
HF-kristallen tot 16 MHz
Resonator
️ Externe digitale klokbron
Toepassingen van MSP430AFE253IPWR
• Elektriciteitsmeters met één fase
• Digitale energiebewaking
• Sensortoepassingen
Milieuclassificaties en exportclassificaties vanMSP430AFE253IPWR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
