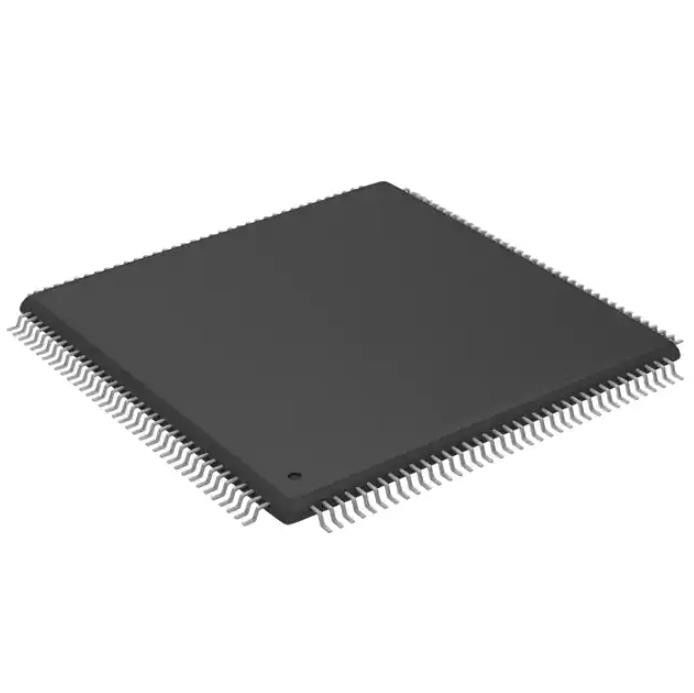

SPC58EC80E5QMC0X MCU Microcontroller IC 32BIT 4MB FLASH 144ETQFP
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SPC58EC80E5QMC0X |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Verouderd | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | e200z420 | Kerngrootte: | Dual Core met 32 bits |
| Snelheid: | 180MHz | Connectiviteit: | CANbus, I ² C, LINbus, SPI |
| Randapparatuur: | DMA | Aantal van I/O: | 124 |
| Hoog licht: | SPC58EC80E5QMC0X,MCU Microcontroller IC,144ETQFP Microcontroller IC |
||
Productomschrijving
SPC58EC80E5QMC0X Stroomdetectieweerstanden Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotive, AEC-Q100, SPC58 Microcontroller IC 32-Bit Dual-Core 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Specificaties vanSPC58EC80E5QMC0X
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | Automobiel, AEC-Q100, SPC58 |
| Pakket | Band & Spoel (TR) |
| product status | Verouderd |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | e200z420 |
| Kerngrootte | 32-bits dual-core |
| Snelheid | 180 MHz |
| Connectiviteit | CANbus, I²C, LINbus, SPI |
| Randapparatuur | DMA |
| Aantal I/O | 124 |
| Programma Geheugengrootte | 4MB (4M x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 128K x 8 |
| RAM-grootte | 512K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3,3V, 5V |
| Gegevens Converters | - |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 144-TQFP blootliggende pad |
| Toestelpakket leverancier | 144-eTQFP (20x20) |
| Basisproductnummer | SPC58 |
Kenmerken vanSPC58EC80E5QMC0X
• AEC-Q100 gekwalificeerd
• Krachtige e200z420n3 dual-core
– 32-bit Power Architecture-technologie CPU
– Kernfrequentie zo hoog als 180 MHz
– Variabele lengtecodering (VLE)
• 4224 KB (4096 KB code flash + 128 KB data flash) on-chip flashgeheugen: ondersteunt lezen tijdens programmeren en wissen, en meerdere blokken die EEPROM-emulatie mogelijk maken
• 176 KB HSM speciaal flash-geheugen (144 KB code + 32 KB data)
• 384 KB on-chip SRAM voor algemeen gebruik (naast 128 KB core lokale data RAM: 64 KB inbegrepen in elke CPU)
• Meerkanaals Direct Memory Access Controller (eDMA) met 64 kanalen
• 1 interrupt-controller (INTC)
• Uitgebreid ASIL-B veiligheidsconcept van de nieuwe generatie
– ASIL-B van ISO 26262
– FCCU voor verzameling en reactie op storingsmeldingen
– Memory Error Management Unit (MEMU) voor het verzamelen en rapporteren van foutgebeurtenissen in geheugens
– Cyclische redundantiecontrole (CRC)-eenheid
• Crossbar-switcharchitectuur voor gelijktijdige toegang tot randapparatuur, Flash of RAM vanaf meerdere busmasters met end-to-end ECC
• Body cross triggering unit (BCTU)
- Activeert ADC-conversies vanaf elk eMIOS-kanaal
- Activeert ADC-conversies van maximaal 2 speciale PIT_RTI's
• Verbeterd modulair IO-subsysteem (eMIOS): tot 64 getimede I/O-kanalen met 16-bits tellerresolutie
• Verbeterd analoog-naar-digitaal convertorsysteem met:
– 3 onafhankelijke snelle 12-bits SAR analoge converters
– 1 supervisor 12-bits SAR analoge converter
– 1 10-bits SAR analoge converter met ondersteuning voor STDBY-modus
• Communicatie-interfaces
– 18 LINFlexD-modules
– 8 deseriële seriële perifere interface (DSPI)modules
– 8 MCAN-interfaces met geavanceerd gedeeld geheugenschema en ISO CAN-FD-ondersteuning
– Tweekanaals FlexRay-controller
– 1 Ethernet-controller 10/100 Mbps, conform IEEE 802.3-2008
• Mogelijkheden voor laag stroomverbruik
- Veelzijdige energiebesparende modi
- Stand-by met ultralaag stroomverbruik met RTC
– Smart Wake-up Unit voor contactbewaking
- Snelle ontwaakschema's
• Dubbele fasevergrendelde lussen met stabiel klokdomein voor randapparatuur en FM-modulatiedomein voor computationele shell
toepassingen vanSPC58EC80E5QMC0X
• Nexus-ontwikkelinterface (NDI) volgens IEEE-ISTO 5001-2003-standaard, met enige ondersteuning voor 2010-standaard
• Boot assist Flash (BAF) ondersteunt fabrieksprogrammering met behulp van een seriële bootload via de asynchrone CAN of LIN/UART
• Verbindingstemperatuurbereik -40 °C tot 150 °C
Milieu- en exportclassificaties vanSPC58EC80E5QMC0X
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| REACH-status | REACH Onaangetast |
| ECCN | VEROUDERD |
| HTSUS | 0000.00.0000 |
