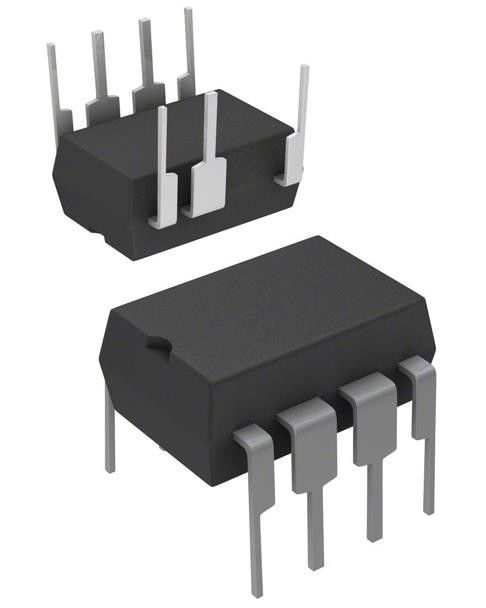

TNY267PN Ic Chips Converter Offline Flyback Topologie 132kHz 8-PDIP-B
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TNY267PN |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartonnen doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Interne Schakelaar: | - Ja, dat klopt. | Spanning - Breuk: | 700V |
|---|---|---|---|
| Topologie: | flyback | Werkcyclus: | 65% |
| Frequentie - Overstappen: | 132kHz | Vermogen (watts): | 19 W |
| Bescherming tegen fouten: | Stroombeperking, open lus, over temperatuur, kortsluiting | Beheersfuncties: | Vervaardiging |
| Hoog licht: | TNY267PN ic chips,8-PDIP-B ic chips |
||
Productomschrijving
TNY267PN Converter Offline Flyback Topologie 132kHz 8-PDIP-B
Specificaties van TNY267PN
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| AC-DC-omvormers, offline-switches | |
| Mfr | Krachtintegratie |
| Reeks | TinySwitch®-II |
| Pakket | Buis |
| Productstatus | Niet voor nieuwe ontwerpen |
| Uitgangsisolatie | Geïsoleerd |
| Interne schakelaars | - Ja, dat klopt. |
| Spanning - Breuk | 700 V |
| Topologie | Terugvliegen |
| Spanning - Voeding (Vcc/Vdd) | - |
| Werkcyclus | 65% |
| Frequentie - Overstappen | 132 kHz |
| Vermogen (watts) | 19 W |
| Bescherming tegen fouten | Stroombeperking, open lus, over temperatuur, kortsluiting |
| Beheersfuncties | Vervaardiging |
| Werktemperatuur | -40 °C ~ 150 °C (TJ) |
| Pakket / doos | 8-DIP (0,300", 7,62 mm), 7 leidingen |
| Verpakking van de leverancier | 8-PDIP-B |
| Montage-type | Door het gat |
| Basisproductnummer | TNY267 |
Kenmerken vanTNY267PN
* Frequency jittering vermindert EMI drastisch (~ 10 dB)
* 132 kHz-operatie vermindert de transformatoromvang maakt gebruik van EF12.6 of EE13-kernen voor lage kosten en kleine grootte
Toepassingen vanTNY267PN
TinySwitch-II integreert een 700 V MOSFET, oscillator, hoogspanningsgeschakelde stroombron, stroomlimiet en thermische afsluitcircuits op een monolithisch apparaat.
Milieuclassificaties en exportclassificaties vanTNY267PN
| AANZET | Beschrijving |
| RoHS-status | RoHS-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
