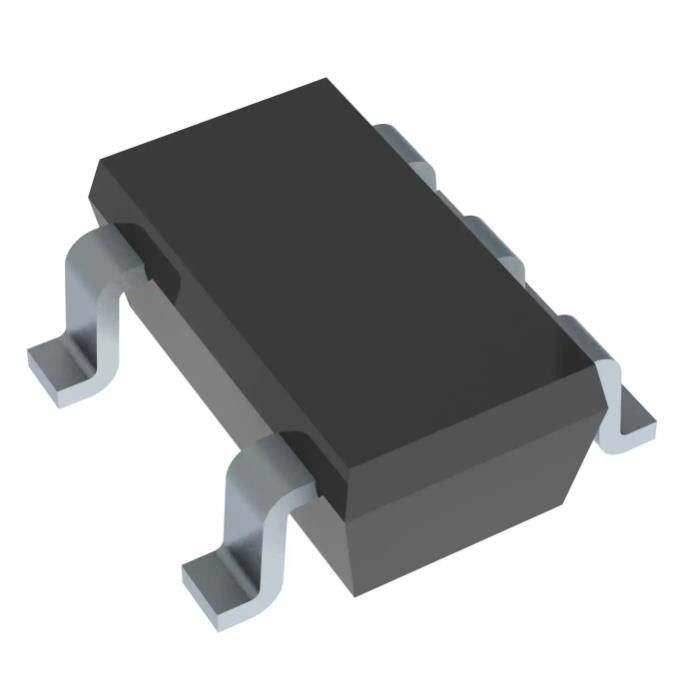

TLVH431AQDBVRQ1 SOT23-5 Referentie-IC voor shuntspanning VREF SHUNT
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLVH431AQDBVRQ1 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Verwijzingstype: | Shunt |
|---|---|---|---|
| Outputtype: | regelbaar | Voltage - (Min/Vaste) Output: | 1.24V |
| Voltage - (Maximum) Output: | 18 V | Huidig - Output: | 70 mA |
| Tolerantie: | ±1% | Huidig - Kathode: | 100 µA |
| Hoog licht: | TLVH431AQDBVRQ1,SOT23-5 Referentie-IC voor shuntspanning,Referentie-IC voor shuntspanning |
||
Productomschrijving
TLVH431AQDBVRQ1 Emmc-geheugenchip Ic Vref Shunt Adj 1% Sot23-5
Shuntspanningsreferentie IC Instelbaar 1,24V 18 VV ±1% 70 mA SOT-23-5
Specificaties vanTLVH431AQDBVRQ1
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Energiebeheer (PMIC) | |
| Spanningsreferentie | |
| Mfr | Texas Instrumenten |
| Serie | Automobiel, AEC-Q100 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Referentietype | Shunt |
| Uitgangstype | Verstelbaar |
| Spanning - Uitgang (Min/Vast) | 1.24V |
| Spanning - Uitgang (Max) | 18 V |
| Huidige uitgang | 70mA |
| Tolerantie | ±1% |
| Stroom - kathode | 100 µA |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | SC-74A, SOT-753 |
| Toestelpakket leverancier | SOT-23-5 |
| Basisproductnummer | TLVH431 |
Kenmerken vanTLVH431AQDBVRQ1
• Gekwalificeerd voor automobieltoepassingen
• Laagspanningsbedrijf: tot 1,24 V
• Referentiespanningstoleranties bij 25°C
– 0,5% voor B-klasse
– 1% voor A-klasse
• Instelbare uitgangsspanning, VO = VREF tot 18 V
• Breed werkend kathodestroombereik:
100 μA tot 70 mA
• 0,25-Ω typische uitgangsimpedantie
• -40°C tot 125°C Specificaties
toepassingen vanTLVH431AQDBVRQ1
De TLVH431-apparaten zijn instelbare spanningsreferenties met 3 aansluitingen voor laag voltage, met thermische stabiliteit gespecificeerd over het temperatuurbereik van auto's.De uitgangsspanning kan worden ingesteld op elke waarde tussen V REF (1,24 V) en 18 V met twee externe weerstanden (zie afbeelding 2).Deze apparaten werken met een lagere spanning (1,24 V) dan de veelgebruikte TL431- en TL1431-shuntregelaarreferenties.
Milieu- en exportclassificaties vanTLVH431AQDBVRQ1
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
