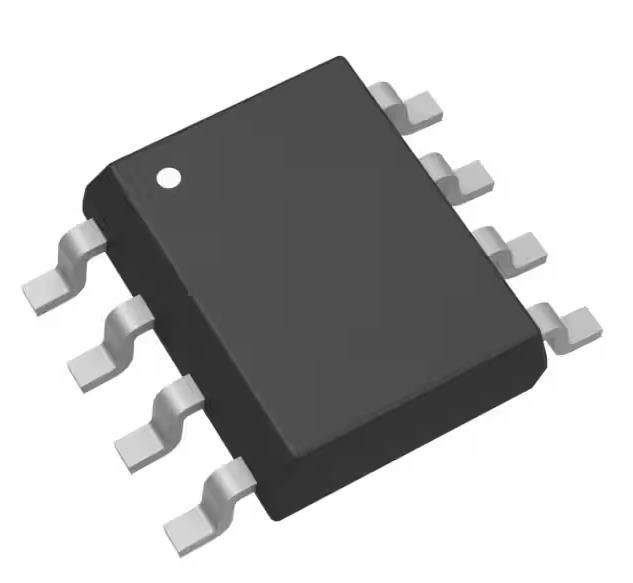

DMP2022LSS-13 P-kanaal 20 V 10A (Ta) 2.5W (Ta) Oppervlakte-montage 8-SO
Productdetails:
| Plaats van herkomst: | originele |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | DMP2022LSS-13 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| FET-type: | P-Channel | Technologie: | MOSFET (Metaaloxide) |
|---|---|---|---|
| Drain naar bronspanning (Vdss): | 20 V | Stroom - continue afvoer (Id) @ 25°C: | 10A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On): | 2.5V, 10V | Rds On (Max) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id: | 1.1V @ 250µA | Poortlast ((Maximum) Qg) @ Vgs: | 56.9 nC @ 10 V |
Productomschrijving
CY8CTMA884LTI-13 Microcontroller IC 2156-CY8CTMA884LTI-13-CY-ND
Specificaties van DMP2022LSS-13
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| FET's, MOSFET's | |
| Eénvoudige FET's, MOSFET's | |
| Mfr | Dioden geïntegreerd |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| FET-type | P-kanaal |
| Technologie | MOSFET (metaaloxide) |
| Drain naar bronspanning (Vdss) | 20 V |
| Stroom - continue afvoer (Id) @ 25°C | 10A (Ta) |
| Inrichtingsspanning (Max Rds On, Min Rds On) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250 μA |
| Doorgangsplicht (Qg) (Max) @ Vgs | 56.9 nC @ 10 V |
| Vgs (max) | ± 12V |
| Invoercapaciteit (Ciss) (Max) @ Vds | 2444 pF @ 10 V |
| FET-kenmerk | - |
| Energieverspilling (max) | 2.5W (Ta) |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Verpakking van de leverancier | 8-SO |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) |
| Basisproductnummer | DMP2022 |
Kenmerken van DMP2022LSS-13
* Lage weerstand
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2,5V
* Lage poortdrempelspanning
* lage invoercapaciteit
* Snelle schakelingssnelheid
* Lage Input/Outputlekken
* Volledig loodvrij en volledig RoHS-conform (Notes 1 & 2)
* Halogeen- en antimonvrij.
* Kwalificeerd volgens de AEC-Q101 normen voor hoge betrouwbaarheid
Toepassingen van DMP2022LSS-13
* Geval: SO-8
* Materiaal van de behuizing: gegoten kunststof, groene vormverbinding. UL ontvlambaarheidsclassificatie 94V-0
* Vochtgevoeligheid: niveau 1 per J-STD-020
* Terminalenverbindingen: zie Diagram
* Terminals: Finish - Matte tin gegalvaniseerd over koperen loodframe.
* Gewicht: 0,072 g (ongeveer)
Milieu &Exportclassificaties van DMP2022LSS-13
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
