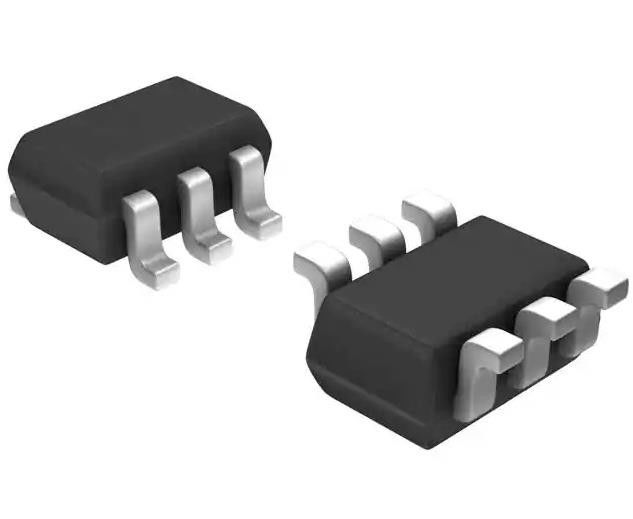

SMBT3946DW1T1G Bipolaire Transistor Array NPN, PNP 40V 200mA 300MHz 250MHz 150mW
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SMBT3946DW1T1G |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Type transistor: | NPN, PNP | Huidig - Collector ((Maximum) Ic): | 200 mA |
|---|---|---|---|
| Voltage - (de Maximum) Analyse van de Collectorzender: | 40V | (Maximum) Vceverzadiging @ Ib, Ic: | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| De Huidige Aanwinst van gelijkstroom (hFE) (Min) @ Ic, Vce: | 100 @ 10mA, 1V | Vermogen - Max.: | 150mW |
Productomschrijving
SMBT3946DW1T1G Bipolaire Transistor Array NPN, PNP 40V 200mA 300MHz 250MHz 150mW
Specificaties van SMBT3946DW1T1G
| TYPE | Beschrijving |
| Categorie | Discrete halfgeleiderproducten |
| Transistors | |
| Bipolair (BJT) | |
| Bipolaire transistorarrays | |
| Mfr | een half |
| Reeks | - |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| Type transistor | NPN, PNP |
| Stroom - collector (Ic) (max) | 200 mA |
| Spanning - Verdeling van de collectoremitter (max) | 40 V |
| Vce verzadiging (max) @ Ib, Ic | 300mV @ 5mA, 50mA / 400mV @ 5mA, 50mA |
| Stroom - collectievergrens (maximaal) | - |
| Gelijkstroomwinst (hFE) (min) @ Ic, Vce | 100 @ 10mA, 1V |
| Vermogen - Max. | 150 mW |
| Frequentie - Overgang | 300 MHz, 250 MHz |
| Werktemperatuur | -55 °C ~ 150 °C (TJ) |
| Montage-type | Oppervlakte |
| Pakket / doos | 6-TSSOP, SC-88, SOT-363 |
| Verpakking van de leverancier | SC-88/SC70-6/SOT-363 |
| Basisproductnummer | SMBT3946 |
KenmerkenvanSMBT3946DW1T1G
• hFE, 100−300
• lage VCE (sat), ≤ 0,4 V
• Vergemakkelijkt het circuitontwerp
• Vermindert de ruimte op het bord
• Vermindert het aantal componenten
• S voorvoegsel voor automobiel- en andere toepassingen waarvoor unieke site- en besturingswijzigingsvereisten vereist zijn; AEC-Q101 gekwalificeerd en PPAP-geschikt
• Deze apparaten zijn Pb-vrij, halogeenvrij/BFRvrij en voldoen aan de RoHS-normen.
Beschrijvingen van SMBT3946DW1T1G
Het MBT3946DW1T1G apparaat is een spin-off van ons populaire SOT−23/SOT−323 drielood apparaat.
Milieu- en exportclassificatiesvanN25Q064A13ESE40F
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
