BSS138-7-F Transistor Geïntegreerde schakeling 50V 200mA N-kanaal Mosfet IC SOT-23-3
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | Original |
| Certificering: | Original |
| Modelnummer: | Bss138-7-F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Afvoerkanaal aan Bronvoltage (Vdss): | 50 V | Huidig - Ononderbroken Afvoerkanaal (Identiteitskaart) @ 25°C: | 220mA (Ta) |
|---|---|---|---|
| Aandrijvingsvoltage (Max Rds On, Min Rds On): | 10V | Rds op (Maximum) @ Identiteitskaart, Vgs: | 3.5Ohm @ 220mA, 10V |
| Vgs ((Maximum) Th) @ Identiteitskaart: | 1.5V @ 250µA | Werkende temperatuur: | -55°C ~ 150°C (TJ) |
| Hoog licht: | BSS138-7-F N-kanaal Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Transistor geïntegreerd circuit |
||
Productomschrijving

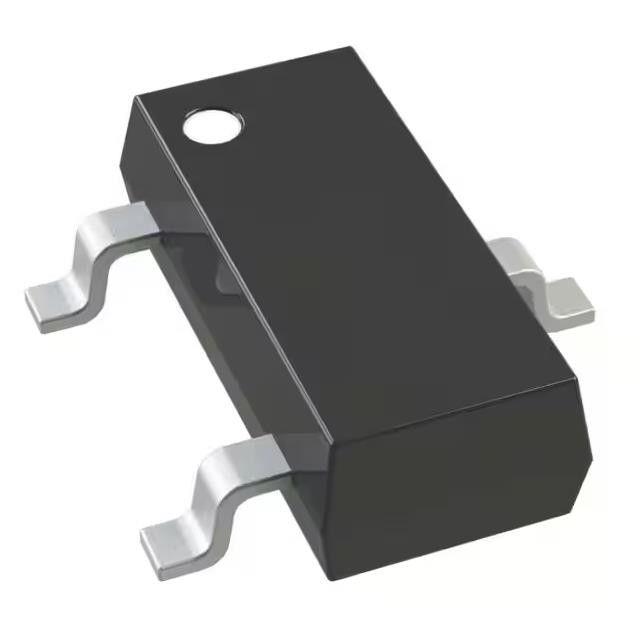

BSS138-7-F Transistor IC Chip N-kanaal 50V 200mA 300mW Opbouwmontage SOT-23-3
Kenmerken van BSS138-7-F
Lage aan-weerstand
Lage poortdrempelspanning
Lage ingangscapaciteit
Snelle schakelsnelheid
Lage ingangs-/uitgangslekkage
Volledig loodvrij en volledig RoHS-conform (Opmerkingen 1 & 2)
Halogeen- en antimoonvrij."Groen" apparaat (opmerking 3)
Voor automobieltoepassingen die specifieke wijzigingen vereisen
ProductkenmerkenvanBSS138-7-F
|
Product
|
BSS138-7-F
|
|
FET-type
|
N-kanaal
|
|
Technologie
|
MOSFET (metaaloxide)
|
|
Afvoer naar bronspanning (Vdss)
|
50 V
|
|
Stroom - Continue afvoer (Id) @ 25°C
|
200mA (Ta)
|
|
Stuurspanning (Max Rds aan, Min Rds aan)
|
10V
|
|
Rds Aan (Max) @ Id, Vgs
|
3,5 Ohm @ 220mA, 10V
|
|
Vgs(th) (Max) @ Id
|
1,5 V bij 250 µA
|
|
Vgs (maximaal)
|
±20V
|
|
Ingangscapaciteit (Ciss) (Max) @ Vds
|
50 pF bij 10 V
|
|
FET-functie
|
-
|
|
Vermogensdissipatie (Max)
|
300mW (Ta)
|
|
Bedrijfstemperatuur
|
-55°C ~ 150°C (TJ)
|
|
Montage type
|
Opbouwmontage
|
|
Toestelpakket leverancier
|
SOT-23-3
|
|
Pakket / koffer
|
TO-236-3, SC-59, SOT-23-3
|
|
Basisproductnummer
|
BSS138
|
Mechanische gegevens van BSS138-7-F
Casus: SOT23
Materiaal behuizing: gegoten kunststof.UL-classificatie van ontvlambaarheid
Beoordeling 94V-0
Vochtgevoeligheid: niveau 1 volgens J-STD-020
Terminals: Matte Tin Finish gegloeid over Alloy 42 Leadframe
(Loodvrij plateren).Soldeerbaar volgens MIL-STD-202, methode 208
Terminalaansluitingen: zie schema
Gewicht: 0,008 gram (bij benadering)
| Onderdeel nummer | Geval | Verpakking |
| BSS138-7-F | SOT23 (standaard) | 3000/Tape & Rol |
| BSS138-13-F | SOT23 (standaard) | 10000/Tape & Rol |
