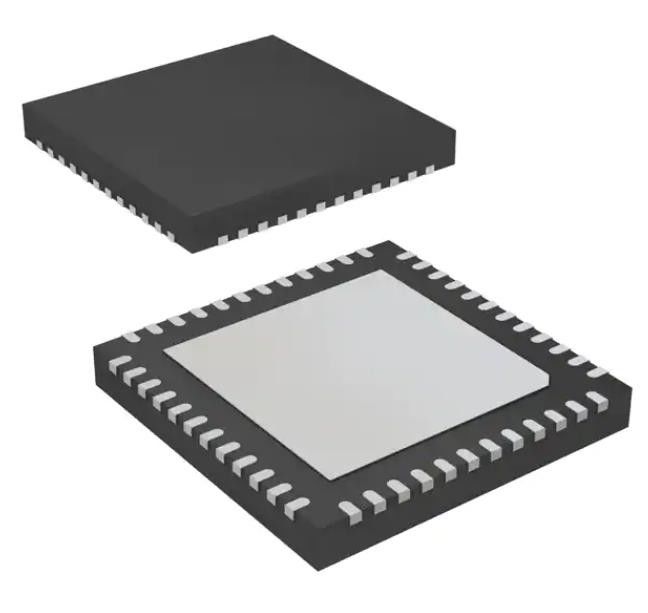

MSP430FR5869IRGZR CPUXV2 FRAM-microcontroller IC 16-bits 16MHz 64KB FRAM 48-VQFN
Productdetails:
| Plaats van herkomst: | Oorspronkelijk |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MSP430FR5869IRGZR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Kernbewerker: | MSP430 CPUXV2 | Grootte van de kern: | met 16 bits |
|---|---|---|---|
| Versnelling: | 16MHz | Connectiviteit: | I ² C, IrDA, sc.i, SPI, UART/USART |
| Perifere apparatuur: | Brunaut Detect/Reset, DMA, POR, PWM, WDT | Aantal I/O's: | 40 |
| Grootte van het programmageheugen: | 64KB (64K x 8) | Type programmageheugen: | FRAM |
Productomschrijving
MSP430FR5869IRGZR CPUXV2 FRAM Microcontroller IC 16-Bit 16MHz 64KB FRAM 48-VQFN
Specificaties vanMSP430FR5869IRGZR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | MSP430TM FRAM |
| Pakket | Tape & Reel (TR) |
| Snijdband (CT) | |
| Productstatus | Actief |
| DigiKey kan worden geprogrammeerd | Geverifieerd |
| Kernprocessor | MSP430 CPUXV2 |
| Grootte van de kern | 16 bit |
| Versnelling | 16MHz |
| Connectiviteit | I2C, IrDA, SCI, SPI, UART/USART |
| Perifere apparatuur | Brunaut Detect/Reset, DMA, POR, PWM, WDT |
| Aantal I/O's | 40 |
| Grootte van het programmageheugen | 64KB (64K x 8) |
| Type programmageheugen | FRAM |
| EEPROM-grootte | - |
| RAM-grootte | 2K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1.8V ~ 3.6V |
| Gegevensomvormers | A/D 16x12b |
| Typ van oscillator | Intern |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 48-VFQFN Blootgestelde pad |
| Verpakking van de leverancier | 48-VQFN (7x7) |
| Basisproductnummer | MSP430FR5869 |
Kenmerken vanMSP430FR5869IRGZR
• Microcontroller ingebed
16 bit RISC-architectuur tot 16 MHz Clock
Breed voedingsspanningsbereik van 3,6 V tot 1,8 V (de minimale voedingsspanning wordt beperkt door SVS-niveaus, zie de SVS-specificaties)
• Geoptimaliseerde ultra-laagvermogen modus
️ Actieve modus: ongeveer 100 μA/MHz
Standby (LPM3 met VLO): 0,4 μA (typisch)
Real-Time Clock (LPM3.5): 0,25 μA (typisch) (1)
¢ Afsluiting (LPM4.5): 0,02 μA (typisch)
• Ultra-Low-Power Ferroelectric RAM (FRAM)
¢ Tot 64 KB niet-vluchtig geheugen
Schrijft met ultra-laag vermogen
Schrijf snel met 125 ns per woord (64KB in 4 ms)
¢ Unified Memory = Programma + Gegevens + opslag in één enkele ruimte
Schrijf Cyclus Uithoudingsvermogen
️ Stralingsbestendig en niet-magnetisch
Toepassingen vanMSP430FR5869IRGZR
• Meting
• Sensornodes die energie verzamelen
• Draagbare elektronica
• Beheer van sensoren
• Gegevensloggen
Milieuclassificaties en exportclassificaties vanMSP430FR5869IRGZR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
