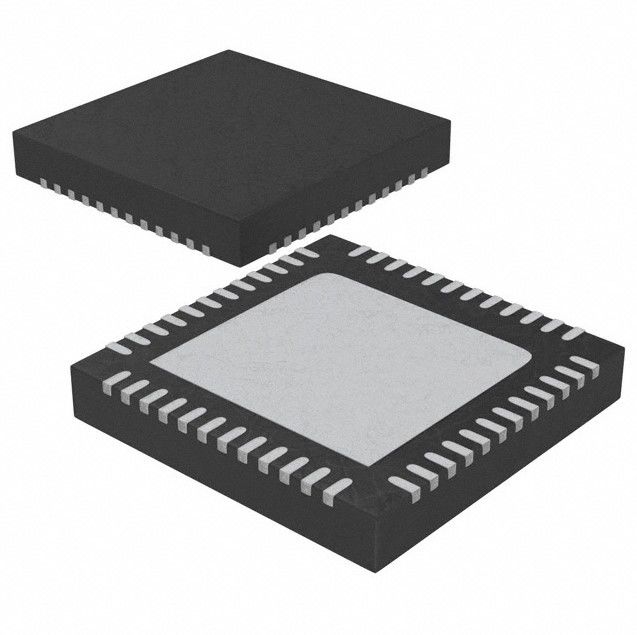

MKL26Z128VFT4 Kinetis KL2 Microcontroller IC 32-bit Single-Core 48MHz 128KB FLASH
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MKL26Z128VFT4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Kerngrootte: | 32-bits enkele kern | Versnelling: | 48MHz |
|---|---|---|---|
| Connectiviteit: | I ² C, LINbus, SPI, UART/USART, USB, USB OTG | Aantal I/O's: | 36 |
| De Grootte van het programmageheugen: | 128KB (128K x 8) | RAM Size: | 16K x 8 |
| Voltage - Levering (Vcc/Vdd): | 1.71V ~ 3.6V | Gegevensconvertors: | A/D - met 16 bits; D/A - 12bit |
| Hoog licht: | MKL26Z128VFT4,MKL26Z128VFT4 Microcontroller IC,Microcontroller IC van 48 MHz |
||
Productomschrijving
MKL26Z128VFT4 Kinetis KL2 Microcontroller IC 32-bit Single-Core 48MHz 128KB FLASH
IC MCU 32BIT 128KB FLASH 48QFN
Specificaties vanMKL26Z128VFT4
|
TYPE
|
Beschrijving
|
|
Categorie
|
Geïntegreerde schakelingen (IC's)
|
|
Microcontrollers
|
|
|
Reeks
|
Kinetis KL2
|
|
Pakket
|
Tray
|
|
Productstatus
|
Actief
|
|
Kernprocessor
|
ARM® Cortex®-M0+
|
|
Grootte van de kern
|
32-bits Single-Core
|
|
Versnelling
|
48 MHz
|
|
Connectiviteit
|
I2C, LINbus, SPI, UART/USART, USB, USB OTG
|
|
Perifere apparatuur
|
Brunaut Detect/Reset, DMA, I2S, LVD, POR, PWM, WDT
|
|
Aantal I/O's
|
36
|
|
Grootte van het programmageheugen
|
128KB (128K x 8)
|
|
Type programmageheugen
|
Flash
|
|
EEPROM-grootte
|
-
|
|
RAM-grootte
|
16K x 8
|
|
Spanning - Voeding (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
Gegevensomvormers
|
A/D - 16 bit; D/A - 12 bit
|
|
Typ van oscillator
|
Intern
|
|
Werktemperatuur
|
-40 °C ~ 105 °C (TA)
|
|
Montage-type
|
Oppervlakte
|
|
Pakket / doos
|
48-VFQFN Blootgestelde pad
|
|
Verpakking van de leverancier
|
48-QFN (7x7)
|
|
Basisproductnummer
|
MKL26Z128
|
Kenmerken vanMKL26Z128VFT4
Prestaties
• 48 MHz ARM® Cortex®-M0+ kern
Geheugen en geheugeninterfaces
• Flashgeheugen voor programma's tot 128 KB
• maximaal 16 KB SRAM
Perifere apparatuur van het systeem
• Negen lage-vermogen modus voor het optimaliseren van het vermogen op basis van de toepassingsvereisten
• COP Software-waakhond
• 4-kanaals DMA-controller, ondersteunt maximaal 63 verzoeken
bronnen
• Eenheid voor het ontwaken van water met een laag lek
• SWD debug interface en Micro Trace Buffer
• Bit Manipulatie Engine
met een gewicht van niet meer dan 50 kg
• 32 kHz tot 40 kHz of 3 MHz tot 32 MHz kristal oscillator
• Multifunktioneel klokbron
Operatiekarakteristieken
• Spanningsbereik: 1,71 tot 3,6 V
• Flash-schrijfspanningsbereik: 1,71 tot 3,6 V
• Temperatuurbereik (omgeving): -40 tot 105°C
Mens-machine-interface
• Hardware touch sensor interface (TSI) met een laag vermogen
• maximaal 50 input/output voor algemeen gebruik (GPIO)
Communicatie-interfaces
• On-the-Go-controller met USB full/low-speed met onchip-transceiver en 5 V tot 3,3 V-regulator
• Twee 16-bits SPI-modules
• I2S-module (SAI)
• Eén UART-module met laag vermogen
• Twee UART-modules
• Twee I2C-modules
Analoogmodules
• 16-bits SAR ADC
• 12-bits DAC
• Analoge vergelijkingsmachine (CMP) met een 6-bit DAC en een programmeerbare referentie-invoer
Timers
• Zeskanaals Timer/PWM (TPM)
• Twee 2-kanaals Timer/PWM modules
• Periodieke onderbrekingstimers
• 16-bits low-power timer (LPTMR)
• Echttijdklok
Toepassingen vanMKL26Z128VFT4
• Vermogenverbruik tot 40 μA/MHz bij zeer lage stroom
• Statisch vermogen tot 2 μA bij volledige toestand en 4,5 μs wake-up
• Ultra-efficiënte Cortex-M0+-processor met een snelheid tot 48 MHz en toonaangevende doorvoer
• Geheugenoptie tot 128 KB flash en 16 KB RAM
• De energiebesparende architectuur is geoptimaliseerd voor een laag vermogen met 90 nm TFS-technologie, klok- en power gatingtechnieken,
en nul wachtstand flash geheugen controller
Milieuclassificaties en exportclassificaties vanMKL26Z128VFT4
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
