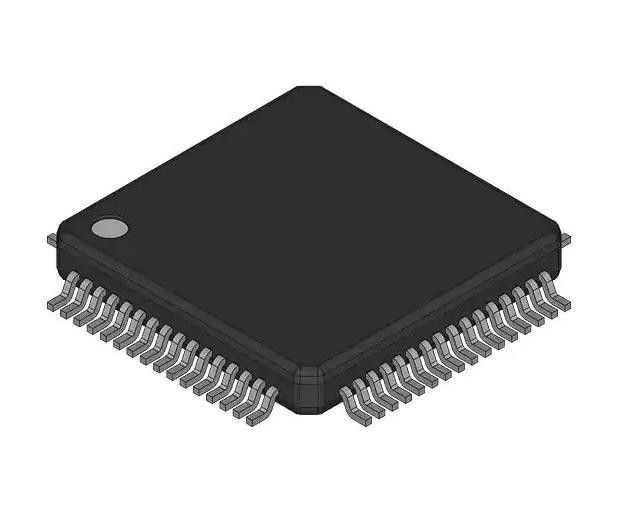

R5F212B8SNFA#U0 R8C R8C/2x/2B Microcontroller IC 16-bits 20MHz 64KB FLASH
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | R5F212B8SNFA#U0 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Doos |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 |
|
Gedetailleerde informatie |
|||
| Kernbewerker: | R8C | Kerngrootte: | met 16 bits |
|---|---|---|---|
| Versnelling: | 20MHz | Connectiviteit: | I ² C, LINbus, SIO, SSU, UART/USART |
| Randapparatuur: | POR, PWM, Voltage ontdekt, WDT | Aantal I/O's: | 55 |
| De Grootte van het programmageheugen: | 64KB (64K x 8) | Het Type van programmageheugen: | FLITS |
| RAM Size: | 3K x 8 | Voltage - Levering (Vcc/Vdd): | 2,2V ~ 5,5V |
Productomschrijving
R5F212B8SNFA#U0 R8C R8C/2x/2B Microcontroller IC 16-bit 20MHz 64KB FLASH
IC MCU 16BIT 64KB FLASH 64LQFP
Specificaties vanR5F212B8SNFA#U0
| TYPE | Beschrijving |
| Categorie | Microcontrollers |
| Mfr | Renesas Electronics America Inc. |
| Reeks | R8C/2x/2B |
| Pakket | Grote hoeveelheid |
| Kernprocessor | R8C |
| Grootte van de kern | 16 bit |
| Versnelling | 20 MHz |
| Connectiviteit | I2C, LINbus, SIO, SSU, UART/USART |
| Perifere apparatuur | POR, PWM, Spanningsdetector, WDT |
| Aantal I/O's | 55 |
| Grootte van het programmageheugen | 64KB (64K x 8) |
| Type programmageheugen | Flash |
| EEPROM-grootte | - |
| RAM-grootte | 3K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2.2V ~ 5.5V |
| Gegevensomvormers | A/D 12x10b; D/A 2x8b |
| Typ van oscillator | Intern |
| Werktemperatuur | -20°C ~ 85°C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 64-LQFP |
| Verpakking van de leverancier | 64-LQFP (14x14) |
| Basisproductnummer | R5F212B |
Kenmerken vanR5F212B8SNFA#U0
* De R8C/2A-groep en de R8C/2B-groep van single-chip MCU's bevatten de R8C/Tiny Series CPU-kern, die gebruikmaakt van geavanceerde instructies voor een hoog rendement.
Met 1 Mbyte adresruimte, en het is in staat om instructies met hoge snelheid uit te voeren.
Daarnaast beschikt de CPU-kern over een vermenigvuldiger voor hogesnelheidsverwerking.
* Het stroomverbruik is laag en de ondersteunde werkwijzen maken extra stroomcontrole mogelijk.
Deze MCU's maken ook gebruik van een geluidsbestendige configuratie om de uitstoot van elektromagnetisch geluid te verminderen en zijn ontworpen om EMI te weerstaan.
De integratie van vele perifere functies, waaronder multifunctionele timer en seriële interface, vermindert het aantal systeemcomponenten.
* Bovendien heeft de R8C/2B-groep een dataflash op de chip (1 KB × 2 blokken).
Het verschil tussen de R8C/2A-groep en de R8C/2B-groep is alleen de aanwezigheid of afwezigheid van een dataflash.
Hun perifere functies zijn hetzelfde.
Voor de toepassing van R5F212B8SNFA#U0
* Elektronische huishoudelijke apparaten, kantoorapparatuur, audioapparatuur, consumentenapparatuur, enz.
Milieuclassificaties en exportclassificaties vanR5F212B8SNFA#U0
| AANZET | Beschrijving |
| RoHS-status | Niet van toepassing |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | Verkoper niet gedefinieerd |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
