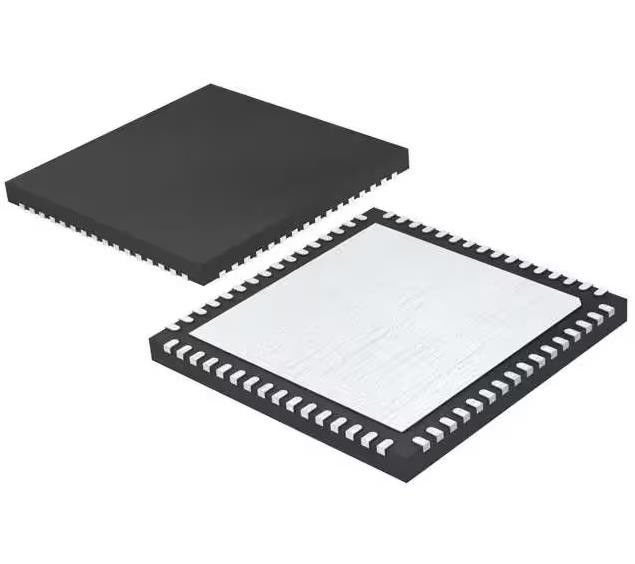

MSP430F2481TRGCR MICROCONTROLLER 16MHZ 48KB FLITS DE MET 16 BITS 64-VQFN VAN IC MSP430 CPU16
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | MSP430F2481TRGCR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Kernprocessor: | MSP430 CPU16 | Grootte van de kern: | 16 bit |
|---|---|---|---|
| Versnelling: | 16MHz | Connectiviteit: | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Perifere apparatuur: | Bronaut detecteren/herstellen, POR, PWM, WDT | Aantal I/O's: | 48 |
| Grootte van het programmageheugen: | 48KB (48K x 8 + 256B) | Type programmageheugen: | Flash |
| RAM-grootte: | 4K x 8 | Spanning - Voeding (Vcc/Vdd): | 1.8V ~ 3.6V |
| Hoog licht: | MSP430F2481TRGCR Microcontroller IC,Microcontroller IC MSP430 |
||
Productomschrijving
MSP430F2481TRGCR Microcontroller IC MSP430 CPU16 16-Bit 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB FLASH 64VQFN
Specificaties vanMSP430F2481TRGCR
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Microcontrollers | |
| Mfr | Texas Instruments |
| Reeks | MSP430F2xx |
| Pakket | Tape & Reel (TR) |
| Productstatus | Actief |
| Kernprocessor | MSP430 CPU16 |
| Grootte van de kern | 16 bit |
| Versnelling | 16MHz |
| Connectiviteit | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Perifere apparatuur | Bronaut detecteren/herstellen, POR, PWM, WDT |
| Aantal I/O's | 48 |
| Grootte van het programmageheugen | 48KB (48K x 8 + 256B) |
| Type programmageheugen | Flash |
| EEPROM-grootte | - |
| RAM-grootte | 4K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1.8V ~ 3.6V |
| Gegevensomvormers | - |
| Typ van oscillator | Intern |
| Werktemperatuur | -40 °C ~ 105 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 64-VFQFN blootgestelde pad |
| Verpakking van de leverancier | 64 VQFN (9x9) |
| Basisproductnummer | MSP430F2481 |
KenmerkenvanMSP430F2481TRGCR
* laag voedingsspanningsbereik, 1,8 V tot 3,6 V
* Ultra laag stroomverbruik
- Actieve modus: 270 uA bij 1 MHz, 2,2 V
- Stand-by-modus (VLO): 0,3 A
- Afstand (RAM-behoud): 0,1 A
* Ultra-snelle ontwaking uit de standby-modus in minder dan 1 us
* 16-bits RISC-architectuur, 62,5-ns instructiecyclustijd
*Basis Clock Module Configuraties:
- Interne frequenties tot 16 MHz
- Interne LF-oscillator met zeer laag vermogen
- 32-kHz kristal.
- Interne frequenties tot 16 MHz met vier gekalibreerde frequenties tot t1%
- Resonator.
- Externe digitale klokbron
- Externe weerstand.
* 12-bits analoog-digitaal (A/D) converter met interne referentie, sample-and-hold en autoscan functie
* 16-bits timer A met drie registers voor opname/vergelijking
* 16-bits timer B met zeven opnames/vergelijk met schaduwregisters
* Vier universele seriecommunicatieinterfaces (USCI)
- USCI AO en USCI A1
- Verbeterde UART ondersteunt Auto-BaudrateDetection
- IrDA Encoder en Decoder
- Synchrone SPI1
- USCI BO en USCI B1l
- 12C TM
- Synchrone SPI
Beschrijvingen van MSP430F2481TRGCR
De Texas Instruments MSP430TM-familie van microcontrollers met een zeer laag vermogen bestaat uit verschillende apparaten met verschillende sets randapparatuur die zijn gericht op verschillende toepassingen.
Milieuclassificaties en exportclassificaties vanMSP430F2481TRGCR
| AANZET | Beschrijving |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
