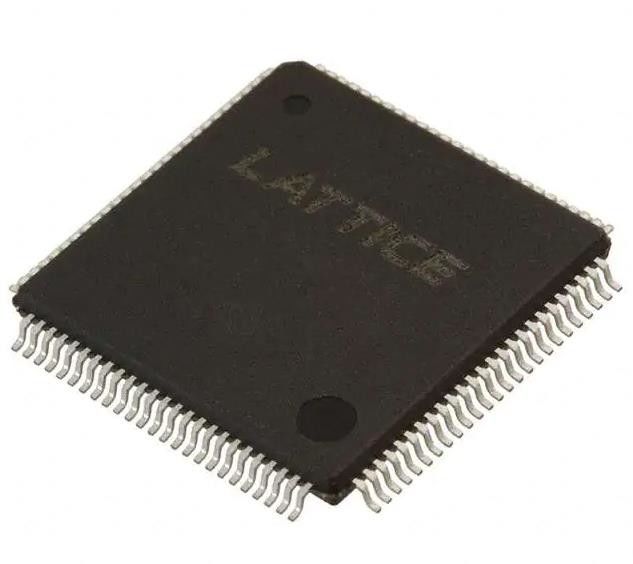

ISPLSI1032E-70LTN complexe Programmable logic devicen IC 128MC 15NS 100TQFP
Productdetails:
| Plaats van herkomst: | Origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | ISPLSI1032E-70LTN |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Programmeerbaar Type: | In Programmeerbaar Systeem | Vertragingstijd tpd(1) Max.: | 15 NS |
|---|---|---|---|
| Spanningsvoorziening - intern: | 4.5V ~ 5.5V | Aantal Logicaelementen/Blokken: | 32 |
| Aantal macrocellen: | 128 | Aantal Poorten: | 6000 |
| Aantal I/O's: | 64 | Werktemperatuur: | -40 °C ~ 85 °C (TA) |
| Hoog licht: | ISPLSI1032E-70LTN complexe Programmable logic devicen,100TQFP programmable logic devicen |
||
Productomschrijving
ISPLSI1032E-70LTN Complexe programmeerbare logische apparaten IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP
Specificaties vanISPLSI1032E-70LTN
| TYPE | Beschrijving |
| Categorie | Geïntegreerde schakelingen (IC's) |
| CPLD's (complexe programmeerbare logische apparaten) | |
| Mfr | Lattice Semiconductor Corporation |
| Reeks | ispLSI® 1000E |
| Pakket | Tray |
| Productstatus | Verouderd |
| Programmeerbaar type | In System Programmable |
| Vertragingstijd tpd(1) Max. | 15 ns |
| Spanningsvoorziening - Interne | 4.5V ~ 5.5V |
| Aantal logische elementen/blokken | 32 |
| Aantal macrocellen | 128 |
| Aantal poorten | 6000 |
| Aantal I/O's | 64 |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Pakket / doos | 100-LQFP |
| Verpakking van de leverancier | 100 TQFP (14x14) |
| Basisproductnummer | ISPLSI 1032E |
KenmerkenvanISPLSI1032E-70LTN
• HIGH DENSITY PROGRAMMABLE LOGIC
¥ 6000 PLD-poorten
64 I/O-pins, acht speciale ingangen
192 Registers
¢ Globale hogesnelheidsinterconnectie
- Breed toegangspoort voor snelle tellers, staatsmachines, adresdecoders, enz.
Kleine logische blokgrootte voor willekeurige logica
• Hoge prestaties E2CMOS®-technologie
️ fmax = 125 MHz Maximale bedrijfsfrequentie
¢ tpd = 7,5 ns Verspreidingsvertraging
TTL-compatibele ingangen en uitgangen
- Elektrisch verwijderbaar en herprogrammeerbaar
niet-vluchtig
- 100% getest op het moment van productie
¢ Afsluiting van ongebruikte producten bespaart energie
• IN-SYSTEM programmeerbaar
In-System Programmable (ISPTM) 5V Alleen
- Verhoging van de productieopbrengsten, verkorting van de tijd tot de markt en verbetering van de kwaliteit van de producten
¢ Herprogrammering van gelaste apparaten voor snellere prototyping
• Biedt gemakkelijk gebruik en snelle systeemsnelheid van PLD's met de dichtheid en flexibiliteit van veldprogrammeerbare poortarrays
Een compleet programmeerbaar apparaat kan lijmlogic en gestructureerd ontwerp combineren
Verbeterde vergrendelingscapaciteit
Vier toegewijde klokinvoerpen
️ Synchrone en asynchrone klokken
Programmabele uitgang Slew Rate Control om schakelgeluid te minimaliseren
Flexibel plaatsen van pinnen
Optimaliseerde wereldwijde routing pool zorgt voor wereldwijde interconnectiviteit
¢ Opties voor loodvrije verpakkingen
Beschrijvingen van ISPLSI1032E-70LTN
De ispLSI 1032E is een hoogwaardig programmeerbaar logisch apparaat met 192 registers, 64 universele I/O-pins, acht toegewijde Input-pins,vier toegewijde Clock Input pins en een Global Routing Pool (GRP).
Milieuclassificaties en exportclassificaties vanISPLSI1032E-70LTN
| AANZET | Beschrijving |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Niet aangetast |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
