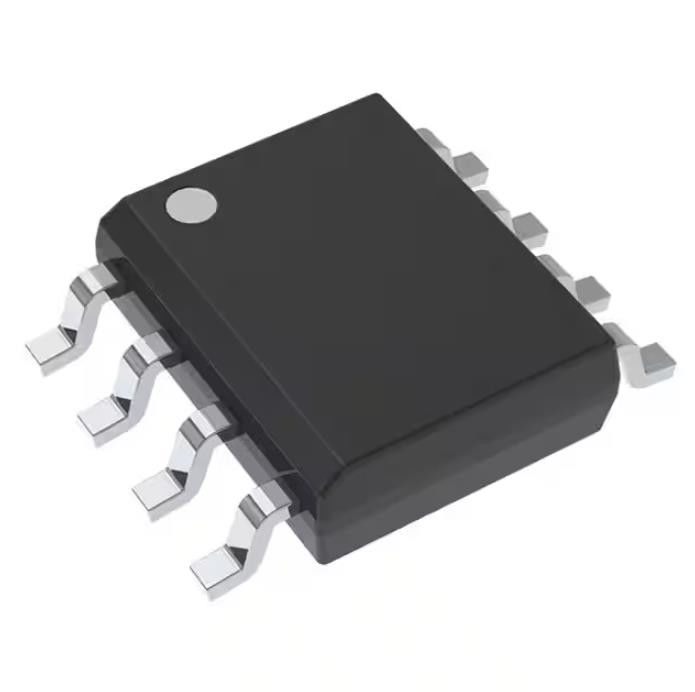

TLC3702MDRG4 algemeen Doelcmos IC Comparateur 2 Gen Pur 8soic
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | TLC3702MDRG4 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | Texas Instruments | Reeks: | LinCMOS™ |
|---|---|---|---|
| pakket: | Band & Spoel (RT) | Productstatus: | Beëindigd bij digi-Sleutel |
| Type: | Algemeen Doel | Aantal Elementen: | 2 |
| Outputtype: | CMOS, Balans, TTL | Voltage - de Levering, kiest/Dubbel uit (±): | 4V ~ 16V |
| Hoog licht: | TLC3702MDRG4,Algemeen Doelcmos IC Comparateur,IC-Comparateur 2 Gen Pur |
||
Productomschrijving
TLC3702MDRG4 Emmc Memory Chip Ic Comparator 2 Gen Pur 8soic
Comparator CMOS voor algemeen gebruik, push-pull, TTL 8-SOIC
Specificaties vanTLC3702MDR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Lineair | |
| Vergelijkers | |
| Mfr | Texas Instrumenten |
| Serie | LinCMOS™ |
| Pakket | Band & Spoel (TR) |
| product status | Stopgezet bij Digi-Key |
| Type | Algemeen doel |
| Aantal elementen | 2 |
| Uitgangstype | CMOS, push-pull, TTL |
| Spanning - voeding, enkel/dubbel (±) | 4V ~ 16V |
| Spanning - ingangsoffset (max.) | 5mV bij 10V |
| Stroom - ingangsafwijking (max.) | 5pA @ 5V |
| Stroom - uitvoer (type) | 20mA |
| Stroom - Rust (Max) | 90µA |
| CMRR, PSRR (type) | 84dB CMRR |
| Voortplantingsvertraging (Max) | 4,5µs |
| Hysterese | - |
| Bedrijfstemperatuur | -55°C ~ 125°C |
| Pakket / koffer | 8-SOIC (0,154", 3,90 mm breed) |
| Montage type | Opbouwmontage |
| Toestelpakket leverancier | 8-SOIC |
| Basisproductnummer | TLC3702 |
Kenmerken vanTLC3702MDR
• Push-Pull CMOS-uitvoer stuurt capacitief aan
Belastingen zonder pullup-weerstand,
I/O = ± 8mA
• Zeer laag vermogen...100 μW Type bij 5 V
• Snelle reactietijd ...tPLH = 2,7 μs Typ
• Met 5 mV Overdrive
• Bediening met één voeding...3 V tot 16 V TLC3702M ...4 V tot 16 V
• On-Chip ESD-bescherming
toepassingen vanTLC3702MDR
De TLC3702 bestaat uit twee onafhankelijke microvermogen-spanningsvergelijkers die zijn ontworpen om te werken vanuit een enkele voeding en compatibel zijn met moderne HCMOS-logicasystemen.Ze zijn functioneel vergelijkbaar met de LM339, maar gebruiken een twintigste van het vermogen voor vergelijkbare responstijden.De push-pull CMOS-uitgangstrap stuurt capacitieve belastingen direct aan zonder een stroomverslindende pullup-weerstand om de aangegeven responstijd te bereiken.Het elimineren van de pullup-weerstand vermindert niet alleen de vermogensdissipatie, maar bespaart ook boardruimte en componentkosten.De eindtrap is ook volledig compatibel met TTL-vereisten.
Milieu- en exportclassificaties vanTLC3702MDR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.39.0001 |
