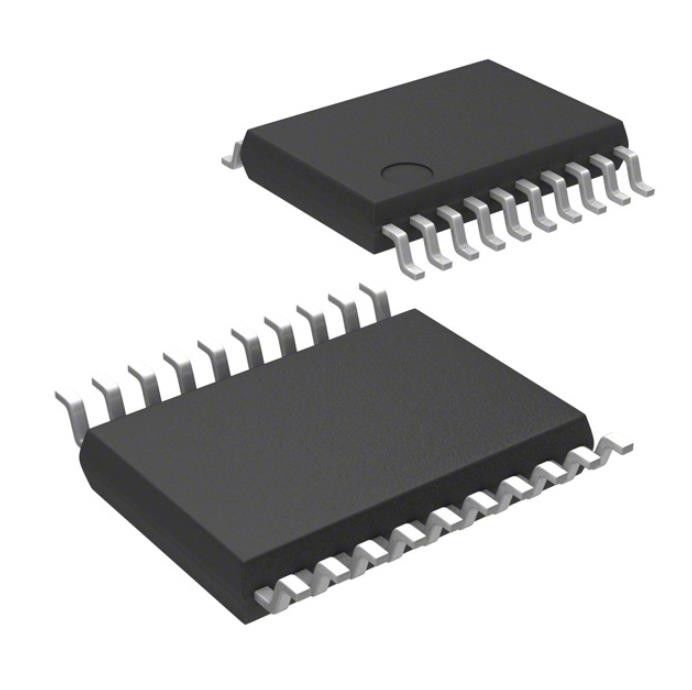

STM8S103F3P6TR Emmc Geheugen Chip Ic Mcu 8bit 8kb Flash 20tssop
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM8S103F3P6TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Aantal van I/O: | 16 | De Grootte van het programmageheugen: | 8KB (8K x 8) |
|---|---|---|---|
| Het Type van programmageheugen: | FLITS | EEPROM-Grootte: | 640 x 8 |
| RAM Size: | 1K x 8 | Voltage - Levering (Vcc/Vdd): | 2.95V ~ 5.5V |
| Oscillatortype: | A/D 5x10b | Werkende temperatuur: | -40°C ~ 85°C (Ta) |
Productomschrijving
STM8S103F3P6TR Emmc Geheugen Chip Ic Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Microcontroller IC 8-Bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Specificaties vanSTM8S103F3P6TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | STM8S |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | STM8 |
| Kerngrootte | 8-bits |
| Snelheid | 16 MHz |
| Connectiviteit | I²C, IrDA, LINbus, SPI, UART/USART |
| Randapparatuur | Brown-out Detecteren/Resetten, POR, PWM, WDT |
| Aantal I/O | 16 |
| Programma Geheugengrootte | 8KB (8K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 640 x 8 |
| RAM-grootte | 1K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2,95V ~ 5,5V |
| Gegevens Converters | A/D 5x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 20-TSSOP (0,173", 4,40 mm breed) |
| Toestelpakket leverancier | 20-TSSOP |
| Basisproductnummer | STM8 |
Kenmerken vanSTM8S103F3P6TR
Kern
• 16 MHz geavanceerde STM8-kern met Harvard-architectuur en 3-traps pijplijn
• Uitgebreide instructieset
Herinneringen
• Programmageheugen: 8 Kbyte Flash;gegevens
retentie 20 jaar bij 55 °C na 10 kcyclus
• Data geheugen: 640 byte ware data EEPROM;uithoudingsvermogen 300 kcyclus
• RAM: 1 Kbyte Clock, reset en voorraadbeheer
• 2,95 tot 5,5 V bedrijfsspanning
• Flexibele klokregeling, 4 hoofdklokbronnen
- Kristalresonatoroscillator met laag vermogen
– Externe klokingang
– Interne, door de gebruiker in te stellen 16 MHz RC
– Interne low-power 128 kHz RC
• Klokbeveiligingssysteem met klokmonitor
• Energiebeheer:
- Energiezuinige modi (wachten, actief stoppen, stoppen)
– Perifere klokken individueel uitschakelen
• Permanent actieve, energiezuinige power-on en power-down reset
Beheer onderbreken
• Geneste interruptcontroller met 32 interrupts
• Tot 27 externe interrupts op 6 vectoren
Timers
• Geavanceerde besturingstimer: 16-bits, 4 CAPCOM-kanalen, 3 complementaire uitgangen, dead-time insertie en flexibele synchronisatie
toepassingen vanSTM8S103F3P6TR
• Clock prescaler: om het beste compromis tussen snelheid en stroomverbruik te krijgen, kan de klokfrequentie naar de CPU en randapparatuur worden aangepast door een programmeerbare prescaler.
• Veilig schakelen tussen klokken: klokbronnen kunnen veilig worden gewijzigd in de flyin-run-modus via een configuratieregister.Het kloksignaal wordt pas geschakeld als de nieuwe klokbron gereed is.Het ontwerp garandeert storingsvrij schakelen.
• Klokbeheer: om het stroomverbruik te verminderen
Milieu- en exportclassificaties vanSTM8S103F3P6TR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 1 (onbeperkt) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.31.0001 |
