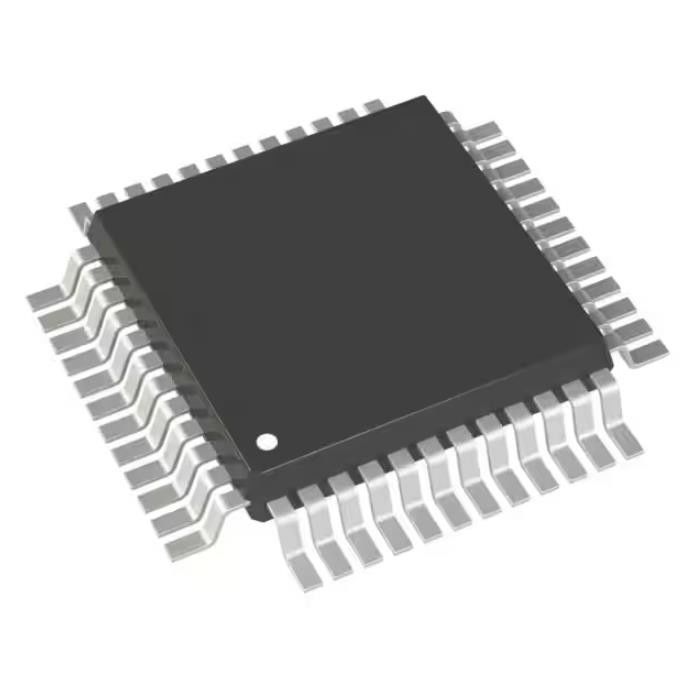

STM8L151K4T6TR Emmc Geheugenchip Ic Mcu 8bit 16kb Flash 32lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM8L151K4T6TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | STM8 | Kerngrootte: | met 8 bits |
| Snelheid: | 16MHz | Connectiviteit: | I ² C, IrDA, SPI, UART/USART |
| Randapparatuur: | Brown-out ontdekt/Teruggesteld, DMA, IRL, POR, PWM, WDT | Aantal van I/O: | 30 |
Productomschrijving
STM8L151K4T6TR Emmc Geheugenchip Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Microcontroller IC 8-Bit 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Specificaties vanSTM8L151K4T6TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | STM8L EnergyLite |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | STM8 |
| Kerngrootte | 8-bits |
| Snelheid | 16 MHz |
| Connectiviteit | I²C, IrDA, SPI, UART/USART |
| Randapparatuur | Brown-out Detectie/Reset, DMA, IR, POR, PWM, WDT |
| Aantal I/O | 30 |
| Programma Geheugengrootte | 16KB (16K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 1K x 8 |
| RAM-grootte | 2K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,8V ~ 3,6V |
| Gegevens Converters | A/D 22x12b;D/A 1x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 32-LQFP |
| Toestelpakket leverancier | 32-LQFP (7x7) |
| Basisproductnummer | STM8 |
Kenmerken vanSTM8L151K4T6TR
• Bedrijfsomstandigheden
– Bedrijfsvoedingsbereik 1,8 V tot 3,6 V (tot 1,65 V bij uitschakeling)
– Temp.bereik: - 40 °C tot 85, 105 of 125 °C
• Energiezuinige functies
– 5 energiezuinige modi: Wachten, Laag stroomverbruik (5,1 µA), Laag stroomverbruik wachten (3 µA), Active-halt met volledige RTC (1,3 µA), Halt (350 nA)
– Verbruik: 195 µA/MHz + 440 µA
– Ultralage lekkage per I/0: 50 nA
– Snel wakker worden vanuit Halt: 4,7 µs
• Geavanceerde STM8-kern
– Harvard-architectuur en 3-traps pijplijn
– Max freq.16 MHz, 16 CISC MIPS-piek
– Tot 40 externe onderbrekingsbronnen
• Reset en voorraadbeheer
- Laag stroomverbruik, ultraveilige BOR-reset met
5 selecteerbare drempels
– POR/PDR met ultralaag vermogen
– Programmeerbare spanningsdetector (PVD)
• Klokbeheer
– 1 tot 16 MHz kristaloscillator
– 32 kHz kristaloscillator
- Interne 16 MHz in de fabriek getrimde RC
– Interne 38 kHz RC met laag verbruik
– Klok beveiligingssysteem
• RTC met laag vermogen
- BCD-kalender met alarmonderbreking
- Automatisch ontwaken vanuit Halt met periodieke onderbreking
• LCD: tot 4x28 segmenten met step-up converter
• Herinneringen
– Tot 32 Kbyte Flash-programmageheugen en 1 Kbyte data-EEPROM met ECC, RWW
- Flexibele schrijf- en leesbeveiligingsmodi
– Tot 2 Kbyte RAM
• DMA
– 4 kanalen;ondersteunde randapparatuur: ADC, DAC, SPI, I2C, USART, timers
toepassingen vanSTM8L151K4T6TR
• Harvard-architectuur
• 3-traps pijpleiding
• 32-bit brede geheugenbus voor programma's - ophalen van de meeste instructies in één cyclus
• X- en Y-indexregisters van 16 bits - waardoor geïndexeerde adresseringsmodi met of zonder offset en gegevensmanipulaties van het type lezen, wijzigen en schrijven mogelijk zijn
• 8-bits accumulator
• 24-bits programmateller - 16 Mbyte lineaire geheugenruimte
• 16-bit stack pointer - toegang tot een 64 Kbyte level stack
• 8-bits conditiecoderegister - 7 conditievlaggen voor het resultaat van de laatste instructie
Milieu- en exportclassificaties vanSTM8L151K4T6TR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | OOR99 |
| HTSUS | 8542.31.0001 |
