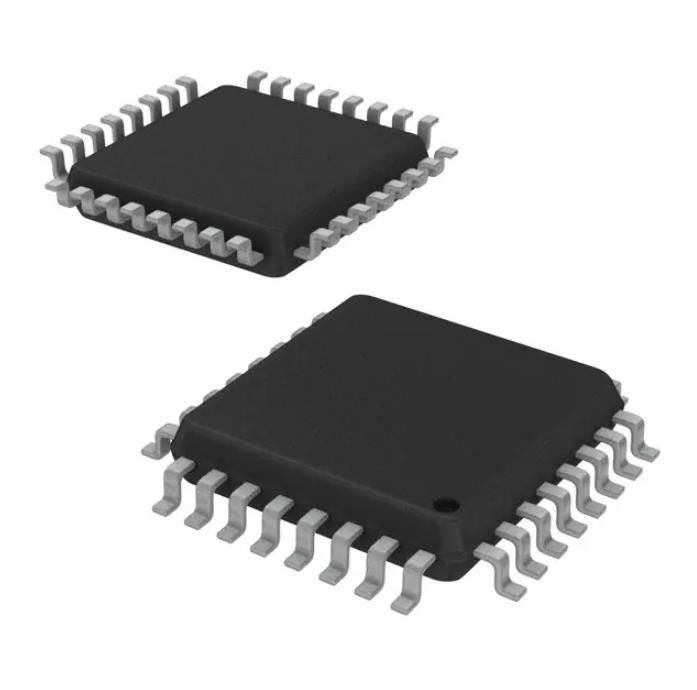

STM8AF6266TAX 32KB DE FLITS32lqfp MICROCONTROLLER MET 8 BITS IC VAN IC MCU
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM8AF6266TAX |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Kernbewerker: | STM8A |
|---|---|---|---|
| Kerngrootte: | met 8 bits | Snelheid: | 16MHz |
| Connectiviteit: | I ² C, LINbus, SPI, UART/USART | Randapparatuur: | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| De Grootte van het programmageheugen: | 25 | Digi-zeer belangrijke Programmeerbaar Geverifieerde niet Kernbewerker STM8A kerngrootte Snelheid met: | 32KB (32K x 8) |
| Hoog licht: | STM8AF6266TAX,IC MCU 32KB MET 8 BITS,32LQFP IC MCU |
||
Productomschrijving
Van STM8AF6266TAX Emmc 32kb Flits de met 8 bits 32lqfp van het Geheugenchip ic mcu
Microcontroller van STM8A STM8A 16MHz 32KB (32K x 8) FLITS de met 8 bits 32-LQFP van IC (7x7)
Specificaties van STM8AF6266TAX
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | STMicroelectronics |
| Reeks | STM8A |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Niet voor Nieuwe Ontwerpen |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Kernbewerker | STM8A |
| Kerngrootte | met 8 bits |
| Snelheid | 16MHz |
| Connectiviteit | I ² C, LINbus, SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Aantal van I/O | 25 |
| De Grootte van het programmageheugen | 32KB (32K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 1K x 8 |
| RAM Size | 2K x 8 |
| Voltage - Levering (Vcc/Vdd) | 3V ~ 5.5V |
| Gegevensconvertors | A/D 7x10b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 32-LQFP |
| Het Pakket van het leveranciersapparaat | 32-LQFP (7x7) |
| Het Aantal van het basisproduct | STM8 |
Eigenschappen van STM8AF6266TAX
• AEC-Q10x gekwalificeerd
• Kern
– Maximum fCPU: 16 Mhz
– Geavanceerde STM8A-kern met de architectuur van Harvard en 3 stadiumpijpleiding
– Gemiddelde 1,6 die cycli/instructie in 10 MIPS bij 16 Mhz fCPU voor de industrie standaardbenchmark resulteren
• Geheugen
– Het geheugen van het flitsprogramma: 16 tot 32 Kbyteflits; gegevensbehoud 20 jaar bij 55 °C na 1 kcycle
– Gegevensgeheugen: 0,5 tot 1 Kbyte ware gegevens EEPROM; duurzaamheid 300 kcycle
– RAM: 2 kbyte
• Klokbeheer
– Low-power oscillator van de kristalresonator met externe klokinput
– Interne, gebruiker-trimmable 16 Mhz RC en low-power 128 kHzrc oscillatoren
– Klokveiligheidssysteem met klokmonitor
• Het terugstellen en leveringsbeheer
– Wacht/auto-activering/Halt low-power wijzen met gating van de gebruikers definieerbare klok
– Lage consumptie macht- en powerdown teruggesteld
• Onderbreek beheer
– Genesteld onderbreek controlemechanisme met 32 vectoren
– Tot externe 34 onderbreken op 5 vectoren
• Tijdopnemers
– Tot 2 algemeen doelpwm tijdopnemers met 16 bits met maximaal 3 CAPCOM kanaliseert elk (IC, OC of PWM)
– Geavanceerde controletijdopnemer: met 16 bits, 4 CAPCOM-kanalen, 3 bijkomende output, deadtime toevoeging en flexibele synchronisatie
– de basistijdopnemer met 8 bits van AR met prescaler met 8 bits
Toepassingen van STM8AF6266TAX
• 80 instructies met grootte van de 2 byte de gemiddelde instructie
• Standaardgegevensbeweging en logica/rekenkundige functies
• met 8 bits door vermenigvuldiging met 8 bits
• met 16 bits door met 8 bits en met 16 bits door afdeling met 16 bits
• Beetjemanipulatie
• Gegevensoverdracht tussen stapel en accumulator (de duw/knalt) met directe stapeltoegang
• Gegevensoverdracht die de registers van X en y-of directe geheugen-aan-memorytransfers gebruiken
Milieu & de Uitvoerclassificaties van STM8AF6266TAX
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
