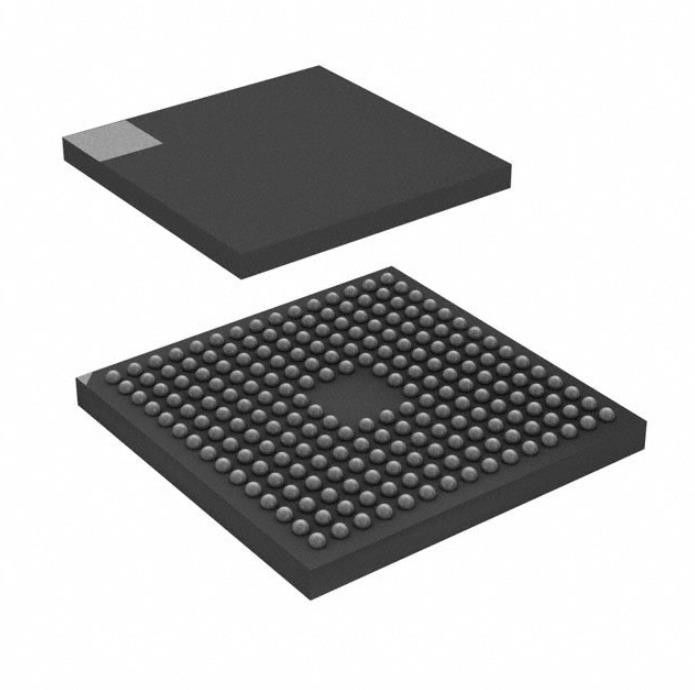

Van STM32F429NIH6 Emmc 2mb Flits de met 32 bits 216tfbga van het Geheugenchip ic mcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM32F429NIH6 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Reeks: | STM32F4 | Pakket: | Dienblad |
|---|---|---|---|
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
| Kernbewerker: | ARM® cortex®-M4 | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 180MHz | Aantal van I/O: | 168 |
Productomschrijving
STM32F429NIH6 Emmc Geheugenchip Ic Mcu 32bit 2mb Flash 216tfbga
ARM® Cortex®-M4 STM32F4 Microcontroller IC 32-Bit Single-Core 180MHz 2MB (2M x 8) FLASH 216-TFBGA (13x13)
Specificaties vanSTM32F429NIH6
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | STM32F4 |
| Pakket | Dienblad |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | ARM® Cortex®-M4 |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 180 MHz |
| Connectiviteit | CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, SPI, UART/USART, USB OTG |
| Randapparatuur | Brown-out Detectie/Reset, DMA, I²S, LCD, POR, PWM, WDT |
| Aantal I/O | 168 |
| Programma Geheugengrootte | 2MB (2M x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 256K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,8V ~ 3,6V |
| Gegevens Converters | A/D 24x12b;D/A 2x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 216-TFBGA |
| Toestelpakket leverancier | 216-TFBGA (13x13) |
| Basisproductnummer | STM32F429 |
Kenmerken vanSTM32F429NIH6
• Kern: Arm® 32-bits Cortex®-M4 CPU met FPU, adaptieve real-time accelerator (ART Accelerator™) die 0-wait state-uitvoering mogelijk maakt vanuit Flash-geheugen, frequentie tot 180 MHz, MPU, 225 DMIPS/1,25 DMIPS/ MHz (Dhrystone 2.1) en DSP-instructies
• Herinneringen
– Tot 2 MB Flash-geheugen georganiseerd in twee banken waardoor lezen tijdens schrijven mogelijk is
– Tot 256+4 KB SRAM inclusief 64 KB CCM (core coupled memory) data-RAM
– Flexibele externe geheugencontroller met maximaal 32-bits databus: SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND-geheugens
• LCD-parallelle interface, 8080/6800-modi
• LCD-TFT-controller met volledig programmeerbare resolutie (totale breedte tot 4096 pixels, totale hoogte tot 2048 lijnen en pixelklok tot 83 MHz)
• Chrom-ART Accelerator™ voor verbeterd
creatie van grafische inhoud (DMA2D)
• Klok-, reset- en voorraadbeheer
– 1,7 V tot 3,6 V toepassingsvoeding en I/O's
– POR, PDR, PVD en BOR
– 4 tot 26 MHz kristaloscillator
- Interne 16 MHz in de fabriek getrimde RC (1% nauwkeurigheid)
– 32 kHz oscillator voor RTC met kalibratie
– Interne 32 kHz RC met kalibratie
• Laag vermogen
- Slaap-, stop- en stand-bymodi
- VBAT-voeding voor RTC, 20 × 32-bits back-upregisters + optionele 4 KB back-up SRAM
• 3×12-bits, 2,4 MSPS ADC: tot 24 kanalen en 7,2 MSPS in triple interleaved-modus
• 2×12-bits D/A-converters
• DMA voor algemeen gebruik: 16-stream DMA-controller met FIFO's en burst-ondersteuning
• Maximaal 17 timers: maximaal twaalf 16-bits en twee 32-bits timers tot 180 MHz, elk met maximaal 4 IC/OC/PWM of pulstellers en kwadratuur (incrementele) encoderingang
toepassingen vanSTM32F429NIH6
Een extra PLL speciaal voor audio en LCD-TFT wordt gebruikt voor SAI1-randapparatuur in het geval dat de PLLI2S is geprogrammeerd om een andere audiobemonsteringsfrequentie te bereiken (49,152 MHz of 11,2896 MHz) en de audiotoepassing beide bemonsteringsfrequenties tegelijkertijd vereist.De PLLSAI wordt ook gebruikt om de LCD-TFT-klok te genereren.
Milieu- en exportclassificaties vanSTM32F429NIH6
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
