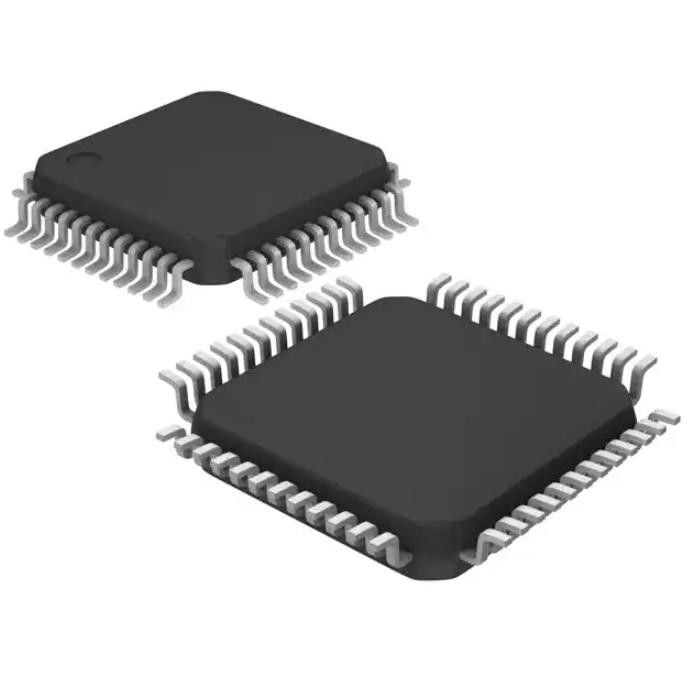

STM32F103C8T6TR Emmc Geheugenchip Ic Mcu 32bit 64kb Flash 48lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM32F103C8T6TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | ARM® cortex®-M3 | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 72MHz | Connectiviteit: | CANbus, I ² C, IrDA, LINbus, SPI, UART/USART, USB |
| Randapparatuur: | DMA, Motorcontrole PWM, PDR, POR, PVD, PWM, Temperaturensensor, WDT | Aantal van I/O: | 37 |
Productomschrijving
Specificaties vanSTM32F103C8T6TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | STM32F1 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | ARM® Cortex®-M3 |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 72MHz |
| Connectiviteit | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Randapparatuur | DMA, motorbesturing PWM, PDR, POR, PVD, PWM, temperatuursensor, WDT |
| Aantal I/O | 37 |
| Programma Geheugengrootte | 64KB (64K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 20K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 2V ~ 3,6V |
| Gegevens Converters | A/D 10x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 48-LQFP |
| Toestelpakket leverancier | 48-LQFP (7x7) |
| Basisproductnummer | STM32F103 |
Kenmerken vanSTM32F103C8T6TR
• Arm® 32-bits Cortex®-M3 CPU-kern
- 72 MHz maximale frequentie, 1,25 DMIPS / MHz (Dhrystone 2.1) prestaties bij 0 wachtstatus geheugentoegang
- Vermenigvuldiging met één cyclus en hardwaredeling
• Herinneringen
– 64 of 128 Kbyte Flash-geheugen
– 20 Kbytes aan SRAM
• Klok-, reset- en voorraadbeheer
– 2,0 tot 3,6 V toepassingsvoeding en I/O's
– POR, PDR en programmeerbare spanningsdetector (PVD)
– 4 tot 16 MHz kristaloscillator
– Interne 8 MHz in de fabriek getrimde RC
– Interne 40 kHz RC
– PLL voor CPU-klok
– 32 kHz oscillator voor RTC met kalibratie
• Laag vermogen
- Slaap-, stop- en stand-bymodi
– VBAT-voorziening voor RTC en back-up registers
• 2x 12-bit, 1 µs A/D-converters (tot 16 kanalen)
– Conversiebereik: 0 tot 3,6 V
- Dual-sample en hold-mogelijkheid
- Temperatuursensor
• DMA
– 7-kanaals DMA-controller
- Ondersteunde randapparatuur: timers, ADC, SPI's, I2C's en USART's
• Tot 80 snelle I/O-poorten
– 26/37/51/80 I/O's, allemaal toewijsbaar op 16 externe interruptvectoren en bijna allemaal 5 V-tolerant
• Foutopsporingsmodus
– Serial wire debug (SWD) en JTAG-interfaces
• Zeven timers
– Drie 16-bits timers, elk met maximaal
4 IC/OC/PWM of pulsteller en
kwadratuur (incrementele) encoderingang
– 16-bits, motorgestuurde PWM-timer met dode-tijdgeneratie en noodstop
– Twee watchdog-timers (onafhankelijk en venster)
– SysTick-timer 24-bits downcounter
• Tot negen communicatie-interfaces
– Maximaal twee I2C-interfaces (SMBus/PMBus®)
– Maximaal drie USART's (ISO 7816-interface, LIN, IrDA-mogelijkheden, modembesturing)
– Tot twee SPI's (18 Mbit/s)
– CAN-interface (2.0B actief)
– USB 2.0 full-speed interface
• CRC-berekeningseenheid, 96-bits unieke ID
• Pakketten zijn ECOPACK®
toepassingen vanSTM32F103C8T6TR
Milieu- en exportclassificaties vanSTM32F103C8T6TR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
