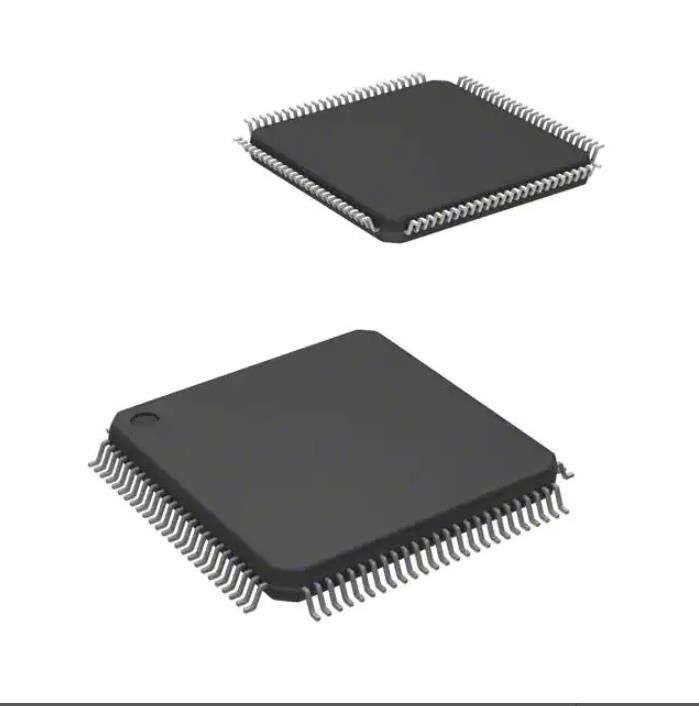

Van STM32F100VBT6BTR Emmc 128kb Flits de met 32 bits 100lqfp van het Geheugenchip ic mcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM32F100VBT6BTR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | ARM® cortex®-M3 | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 24MHz | Connectiviteit: | I ² C, IrDA, LINbus, SPI, UART/USARTSART |
| Randapparatuur: | DMA, PDR, POR, PVD, PWM, Temperaturensensor, WDT | Aantal van I/O: | 80 |
Productomschrijving
Van STM32F100VBT6BTR Emmc 128kb Flits de met 32 bits 100lqfp van het Geheugenchip ic mcu
Microcontroller van ARM® cortex®-M3 STM32F1 de enig-Kern24mhz 128KB (128K x 8) FLITS met 32 bits 100-LQFP van IC (14x14)
Specificaties van STM32F100VBT6BTR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | STMicroelectronics |
| Reeks | STM32F1 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Kernbewerker | ARM® cortex®-M3 |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 24MHz |
| Connectiviteit | I ² C, IrDA, LINbus, SPI, UART/USART |
| Randapparatuur | DMA, PDR, POR, PVD, PWM, Temperaturensensor, WDT |
| Aantal van I/O | 80 |
| De Grootte van het programmageheugen | 128KB (128K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 8K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2V ~ 3.6V |
| Gegevensconvertors | A/D 16x12b; D/A 2x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 100-LQFP |
| Het Pakket van het leveranciersapparaat | 100-LQFP (14x14) |
| Het Aantal van het basisproduct | STM32F100 |
Eigenschappen van STM32F100VBT6BTR
• Kern: ARM® cortex®-M3 met 32 bits cpu
– De maximumfrequentie van 24 Mhz de prestaties, van 1,25 DMIPS/MHz (Dhrystone 2,1)
– Enig-cyclusvermenigvuldiging en hardwareafdeling
• Geheugen
– 16 tot 128 Kbytes van Flashgeheugen
– 4 tot 8 Kbytes van SRAM
• Klok, het terugstellen en leveringsbeheer
– 2,0 tot 3,6 V-toepassingslevering en I/Os
– POR, PDR en programmeerbare voltagedetector (PVD)
– 4 aan-24 Mhz-kristaloscillator
– Interne 8 Mhz fabriek-in orde gemaakte RC
– Interne 40 kHz RC
– PLL voor cpu-klok
– 32 kHzoscillator voor RTC met kaliberbepaling
• Lage macht
– Slaap, Einde en Reservewijzen
– VBAT-levering voor RTC en reserveregisters
• Debug-modus
– De periodieke draad zuiveren (SWD) en JTAG-de interfaces
• DMA
– het controlemechanisme van 7 kanaaldma
– Gesteunde randapparatuur: tijdopnemers, ADC, SPIs, I 2Cs, USARTs en DACs
• 1 × 12 beetje, 1,2 µs A/D convertor (tot 16 kanalen)
– Omzettingswaaier: 0 tot 3,6 V
– Temperatuursensor
• 2 × 12 beetjed/a convertors
• Tot 80 snelle I/O havens
– 37/51/80 I/Os, allen mappable op externe 16 onderbreekt vectoren en bijna alle v-Verdraagzame 5
• Tot 12 tijdopnemers
– Tot drie tijdopnemers met 16 bits, elk met maximaal 4 IC/OC/PWM of impulsteller
– met 16 bits, de tijdopnemer van de 6 kanaal vooruit:gaan-controle: tot 6 kanalen voor PWM-output, dood tijdgeneratie en noodsituatieeinde
– Één tijdopnemer met 16 bits, met 2 IC/OC, 1 OCN/PWM, dood-tijdgeneratie en noodsituatieeinde
– Twee tijdopnemers met 16 bits, elk met IC/OC/OCN/PWM, dood-tijdgeneratie en noodsituatieeinde
– 2 watchdog-timers (Onafhankelijke en Venster)
– SysTick-tijdopnemer: 24 beetje downcounter
– Twee basistijdopnemers met 16 bits om DAC te drijven
• Tot 8 communicatie interfaces
– Tot twee I2C-interfaces (SMBus/PMBus)
– Tot 3 USARTs (de interface van ISO 7816, LIN, IrDA-vermogen, modemcontrole)
– Tot 2 SPIs (12 Mbit/s)
– De interface van de elektronikacontrole van de consument (CEG)
• CRC berekeningseenheid, 96 beetjeunieke id
• ECOPACK® pakketten
Toepassingen van STM32F100VBT6BTR
De regelgever heeft drie verrichtingswijzen: hoofd (M.), lage macht (LPR) en macht neer.
• M. wordt gebruikt op de nominale regelgeving wijze (Looppas)
• LPR wordt gebruikt op de Eindewijze
• De macht wordt neer gebruikt op Reservewijze: de regelgeversoutput is in hoge impedantie: het pitschakelschema wordt neer aangedreven, veroorzakend nul consumptie (maar
de inhoud van de registers en SRAM worden verloren) Deze regelgever altijd worden toegelaten na het terugstellen. Het is binnen gehandicapt
Reservewijze, die hoge impedantieoutput verstrekken.
Milieu & de Uitvoerclassificaties van STM32F100VBT6BTR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
