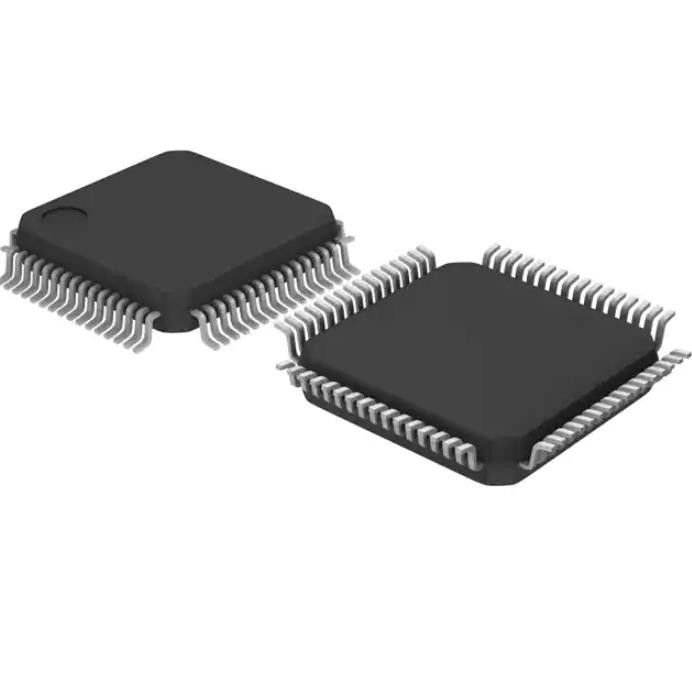

STM32F071RBT6TR Emmc Geheugenchip Ic Mcu 32bit 128kb Flash 64lqfp
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM32F071RBT6TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | ARM® cortex®-M0 | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 48MHz | Connectiviteit: | Hdmi-CEG, I ² C, IrDA, LINbus, SPI, UART/USART |
| Randapparatuur: | DMA, I ² S, POR, PWM, WDT | Aantal van I/O: | 51 |
Productomschrijving
STM32F071RBT6TR Emmc Geheugenchip Ic Mcu 32bit 128kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Microcontroller IC 32-Bit Single-Core 48MHz 128KB (128K x 8) FLASH 64-LQFP (10x10)
Specificaties vanSTM32F071RBT6TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | STM32F0 |
| Pakket | Band & Spoel (TR) |
| Snijband (CT) | |
| Digi-Reel® | |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | ARM® Cortex®-M0 |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 48 MHz |
| Connectiviteit | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Randapparatuur | DMA, I²S, POR, PWM, WDT |
| Aantal I/O | 51 |
| Programma Geheugengrootte | 128KB (128K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 16K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 1,65V ~ 3,6V |
| Gegevens Converters | A/D 19x12b;D/A 2x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 85°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 64-LQFP |
| Toestelpakket leverancier | 64-LQFP (10x10) |
| Basisproductnummer | STM32F071 |
Kenmerken vanSTM32F071RBT6TR
• Kern: Arm® 32-bits Cortex®-M0 CPU, frequentie tot 48 MHz
• Herinneringen
– 64 tot 128 Kbyte Flash-geheugen
- 16 Kbytes SRAM met HW-pariteit
• CRC rekeneenheid
• Reset en energiebeheer
– Digitale en I/O-voeding: VDD = 2,0 V tot 3,6 V
– Analoge voeding: VDDA = VDD tot 3,6 V
– Geselecteerde I/O's: VDDIO2 = 1,65 V tot 3,6 V
– Power-on/Power-down reset (POR/PDR)
– Programmeerbare spanningsdetector (PVD)
- Energiebesparende modi: slaapstand, stop, stand-by
– VBAT-voorziening voor RTC en back-up registers
• Klokbeheer
– 4 tot 32 MHz kristaloscillator
– 32 kHz oscillator voor RTC met kalibratie
– Interne 8 MHz RC met x6 PLL-optie
– Interne 40 kHz RC-oscillator
– Interne 48 MHz oscillator met automatisch trimmen op basis van ext.synchronisatie
• Tot 87 snelle I/O's
– Allemaal toewijsbaar op externe interruptvectoren
– Tot 68 I/O's met 5V tolerante capaciteit en 19 met onafhankelijke voeding VDDIO2
• 7-kanaals DMA-controller
• Eén 12-bits, 1,0 µs ADC (tot 16 kanalen)
– Conversiebereik: 0 tot 3,6 V
– Aparte analoge voeding: 2,4 V tot 3,6 V
• Eén 12-bits D/A-converter (met 2 kanalen)
• 2 snelle low-power analoge comparatoren met programmeerbare input en output
• Tot 24 capacitieve detectiekanalen voor aanraaktoetsen, lineaire en roterende aanraaksensoren
• Kalender RTC met alarm en periodiek ontwaken vanuit Stop/Standby
• 12 timers
- Eén 16-bits timer met geavanceerde besturing voor zeskanaals PWM-uitvoer
- Eén 32-bits en zeven 16-bits timers, met maximaal vier IC/OC, OCN, bruikbaar voor IR-besturingsdecodering of DAC-besturing
– Onafhankelijke en systeemwaakhondtimers
– SysTick-timer
• Communicatie-interfaces
– 2 I2C-interfaces ondersteunen Fast Mode Plus (1 Mbit/s) met 20 mA stroomafname, één ondersteunt SMBus/PMBus en wakeup
- 4 USART's die master-synchrone SPI- en modembesturing ondersteunen, twee met ISO7816-interface, LIN, IrDA, automatische baudratedetectie en ontwaakfunctie
– 2 SPI's (18 Mbit/s) met 4 tot 16 programmeerbare bitframes en met I2S-interface gemultiplext
• HDMI CEC, wakker worden bij header-ontvangst
• Seriële draad debug (SWD)
• 96-bits unieke ID
• Alle pakketten ECOPACK®2
toepassingen vanSTM32F071RBT6TR
De regelaar heeft twee bedrijfsmodi en is na reset altijd ingeschakeld.
• Main (MR) wordt gebruikt in de normale bedrijfsmodus (Run).
• Laag stroomverbruik (LPR) kan worden gebruikt in de stopmodus waar het stroomverbruik wordt verminderd.
In de stand-bymodus wordt het in de stroomonderbrekingsmodus gezet.In deze modus heeft de uitgang van de regelaar een hoge impedantie en wordt het kernelcircuit uitgeschakeld, waardoor er geen verbruik ontstaat (maar de inhoud van de registers en SRAM gaat verloren).
Milieu- en exportclassificaties vanSTM32F071RBT6TR
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
