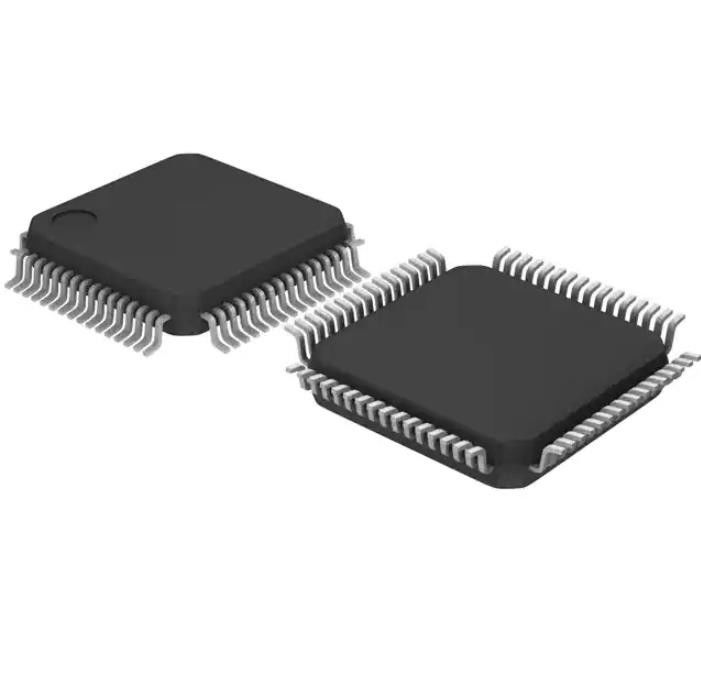

Van STM32F030R8T6TR Emmc 64kb Flits de met 32 bits 64lqfp van het Geheugenchip ic mcu
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | STM32F030R8T6TR |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Productstatus: | Actief | Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet |
|---|---|---|---|
| Kernbewerker: | ARM® cortex®-M0 | Kerngrootte: | enig-Kern met 32 bits |
| Snelheid: | 48MHz | Connectiviteit: | I ² C, SPI, UART/USART |
| Randapparatuur: | DMA, POR, PWM, WDT | Aantal van I/O: | 55 |
Productomschrijving
Van STM32F030R8T6TR Emmc 64kb Flits de met 32 bits 64lqfp van het Geheugenchip ic mcu
Microcontroller van ARM® cortex®-M0 STM32F0 de enig-Kern48mhz 64KB (64K x 8) FLITS met 32 bits 64-LQFP van IC (10x10)
Specificaties van STM32F030R8T6TR
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (ICs) |
| Ingebed | |
| Microcontrollers | |
| Mfr | STMicroelectronics |
| Reeks | STM32F0 |
| Pakket | Band & Spoel (RT) |
| Besnoeiingsband (CT) | |
| Digi-Reel® | |
| Productstatus | Actief |
| Digi-zeer belangrijke Programmeerbaar | Geverifieerd niet |
| Kernbewerker | ARM® cortex®-M0 |
| Kerngrootte | enig-Kern met 32 bits |
| Snelheid | 48MHz |
| Connectiviteit | I ² C, SPI, UART/USART |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal van I/O | 55 |
| De Grootte van het programmageheugen | 64KB (64K x 8) |
| Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | - |
| RAM Size | 8K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.4V ~ 3.6V |
| Gegevensconvertors | A/D 18x12b |
| Oscillatortype | Intern |
| Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op |
| Pakket/Geval | 64-LQFP |
| Het Pakket van het leveranciersapparaat | 64-LQFP (10x10) |
| Het Aantal van het basisproduct | STM32F030 |
Eigenschappen van STM32F030R8T6TR
• Kern: Arm® cortex®-M0 met 32 bits cpu, frequentie tot 48 Mhz
• Geheugen
– 16 tot 256 Kbytes van Flashgeheugen
– 4 tot 32 Kbytes van SRAM met HW-pariteit
• CRC berekeningseenheid
• Het terugstellen en energiebeheer
– Digitale & I/Os-levering: VDD = 2,4 V AAN 3,6 V
– Analoge levering: VDDA = VDD AAN 3,6 V
– Macht-op/Macht onderaan het terugstellen (POR/PDR)
– Lage machtswijzen: Slaap, Einde, Reserve
• Klokbeheer
– 4 tot 32 Mhz-kristaloscillator
– 32 kHzoscillator voor RTC met kaliberbepaling
– Interne 8 Mhz RC met de optie van x6 PLL
– Interne 40 kHzrc oscillator
• Tot 55 snelle I/Os
– Iedereen mappable op extern onderbreekt vectoren
– Tot 55 I/Os met het verdraagzame vermogen van 5V
• het controlemechanisme van 5 kanaaldma
• Één 12 beetje, 1,0 µs ADC (tot 16 kanalen)
– Omzettingswaaier: 0 tot 3,6 V
– Afzonderlijke analoge levering: 2.4 V aan 3,6 V
• Kalender RTC met alarm en periodieke activering van Einde/Reserve
• 11 tijdopnemers
– Één vooruit:gaan-controletijdopnemer met 16 bits voor zes-kanaal PWM output
– Tot zeven tijdopnemers met 16 bits, met maximaal vier IC/OC, OCN, bruikbaar voor de controle van IRL het decoderen
– Onafhankelijke en systeemwatchdog-timers
– SysTick-tijdopnemer
• Communicatie interfaces
– Tot twee I2C-interfaces
– Snelle Wijze plus (1 Mbit/s) steun op één of twee I/Fs, met 20 mA huidige gootsteen
– SMBus/PMBus-steun (op enige I/F)
– Tot zes USARTs ondersteunend hoofd synchrone SPI en modemcontrole; met autobaudrateopsporing
– Tot twee SPIs (18 Mbit/s) met 4 tot 16 programmeerbare beetjekaders
• De periodieke draad zuivert (SWD)
• Alle pakketten ECOPACK®2
Toepassingen van STM32F030R8T6TR
De regelgever heeft twee werkende wijzen en het wordt altijd toegelaten na het terugstellen.
• De leiding (M.) wordt gebruikt op normale werkende wijze (Looppas).
• De lage macht (LPR) kan op Eindewijze worden gebruikt waar de machtsvraag wordt verminderd. Op Reservewijze, wordt het gezet in macht onderaan wijze. Op deze wijze, is de regelgeversoutput in hoge impedantie en het pitschakelschema wordt neer aangedreven, veroorzakend nul consumptie (maar de inhoud van de registers en SRAM worden verloren).
Milieu & de Uitvoerclassificaties van STM32F030R8T6TR
| ATTRIBUTEN | BESCHRIJVING |
| RoHSstatus | ROHS3 volgzaam |
| Vochtigheidsvertrouwelijkheidsniveau (MSL) | 3 (168 Uren) |
| BEREIKstatus | Onaangetast BEREIK |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
