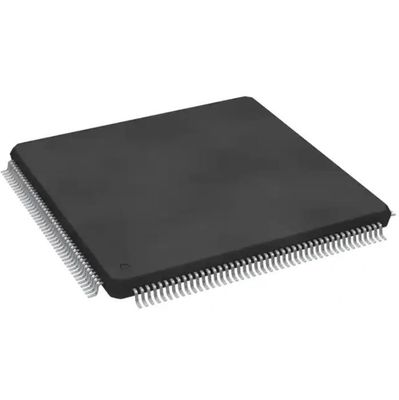

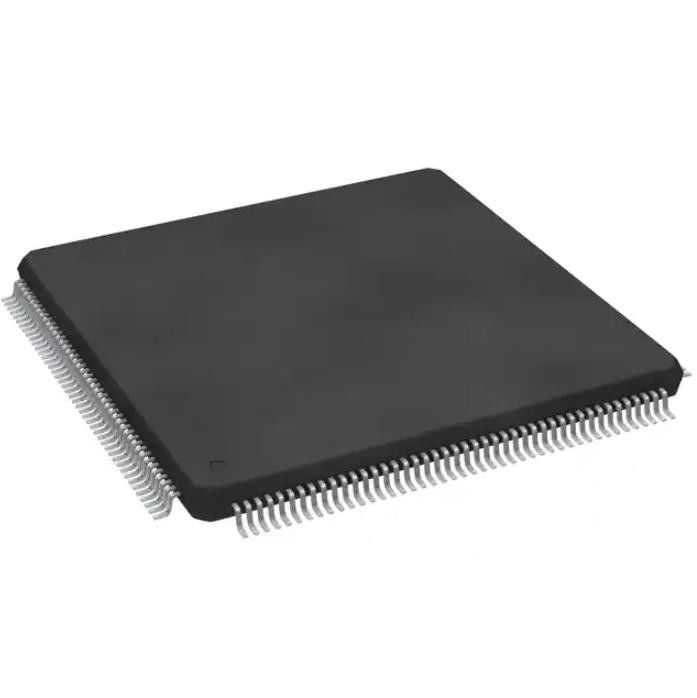

32BIT 1.5MB 176LQFP Microcontroller IC SPC560C50L3B4E0X
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SPC560C50L3B4E0X |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| Mfr: | STMicroelectronics | Reeks: | Automobiel, aec-Q100, SPC56 |
|---|---|---|---|
| pakket: | Dienblad | Productstatus: | Actief |
| Digi-zeer belangrijke Programmeerbaar: | Geverifieerd niet | Kernbewerker: | e200z0h, e200z4d |
| Kerngrootte: | Dual Core met 32 bits | Snelheid: | 80MHz/120MHz |
| Hoog licht: | SPC560C50L3B4E0X,176LQFP Microcontroller IC,32BIT 1.5MB Microcontroller IC |
||
Productomschrijving
Specificaties vanSPC560C50L3B4E0X
| YPE | BESCHRIJVING |
| Mfr | ST Micro-elektronica |
| Serie | Automobiel, AEC-Q100, SPC56 |
| Pakket | Dienblad |
| Kernprocessor | e200z0h, e200z4d |
| Kerngrootte | 32-bits dual-core |
| Snelheid | 80 MHz/120 MHz |
| Connectiviteit | CANbus, Ethernet, LINbus, SPI, UART/USART |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal I/O | 147 |
| Programma Geheugengrootte | 1,5 MB (1,5 M x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | 64K x 8 |
| RAM-grootte | 192K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3V ~ 5,5V |
| Gegevens Converters | A/D 27x10b, 5x12b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 125°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 176-LQFP |
| Toestelpakket leverancier | 176-LQFP (24x24) |
| Basisproductnummer | SPC56 |
Kenmerken vanSPC560C50L3B4E0X
• e200z4d, 32-bits Power Architecture®
– Tot 120 MHz en 200 MIP's werking
• e200z0h, 32-bits energiearchitectuur
– Tot 80 MHz en 75 MIP's
• Geheugen
– Tot 3 MByte on-chip Flash met ECC
– Tot 256 KByte on-chip SRAM met ECC
– 64KByte on-chip Data Flash met ECC
- Geheugenbeveiligingseenheid (MPU) met 16 ingangen
- Door de gebruiker te selecteren geheugen BIST
• Onderbreekt
– 255 onderbrekingsbronnen met 16 prioriteitsniveaus
– Tot 54 ext.IRQ inclusief 30 wake-up
• GPIO's: van 147 (LQFP176) tot 199 (LBGA256)
• Systeem timer units
– 8-kan.32-bits periodieke onderbrekingstimer (PIT)
– 4-kanaals 32-bits systeemtimer (STM)
– Veiligheidssysteem Watchdog Timer (SWT)
– Realtime kloktimer (RTC/API)
• eMIOS, 16-bits tellergestuurde I/O-units
– Tot 64 kanalen met PWM/MC/IC/OC
• Twee ADC's (10-bits en 12-bits)
– Tot 62 kanalen uitbreidbaar tot 90 kanalen.
- Meerdere analoge waakhonden
• Speciale diagnostische functies voor verlichting
- Geavanceerde verschoven PWM-generatie
– ADC-conversie gesynchroniseerd op PWM
• Communicatie-interfaces
– Tot 6 FlexCAN met elk 64 buffers
– Tot 10 LINFlex/UART-kanalen
– Tot 8 gebufferde DSPI-kanalen
– I2C-interface
– Eén FleyRay (dual-ch.) met 128 buffers
- Fast Ethernet-controller
• Cryptographic Services Engine (CSE)
– AES-128 en/decryptie, CMAC auth.
- Beveiligde opstartmodus van apparaat
• 32-kan.eDMA met meerdere aanvraagbronnen
• Klokgeneratie
– 4 tot 40 MHz hoofdoscillator
– 16 MHz interne RC-oscillator
– Softwaregestuurde FMPLL
– 128 kHz interne RC-oscillator
– 32 kHz hulposcillator
– Klokbewakingseenheid (CMU)
• Mogelijkheden voor laag stroomverbruik
- STAND-BY met extreem laag vermogen
– CAN Sampler om CAN ID op te slaan in STBY
- Snel wakker worden en uitvoeren vanuit RAM
• Uitputtende foutopsporingsmogelijkheden
– Nexus 3+ interface alleen op LBGA256
– Nexus 1 op alle apparaten
• Voedingsspanning
– Enkele voeding van 5 V of 3,3 V
– On-chip Vreg met externe ballasttransor
• Bedrijfstemperatuurbereik -40 tot 125 °C
toepassingen vanSPC560C50L3B4E0X
Milieu- en exportclassificaties vanSPC560C50L3B4E0X
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
