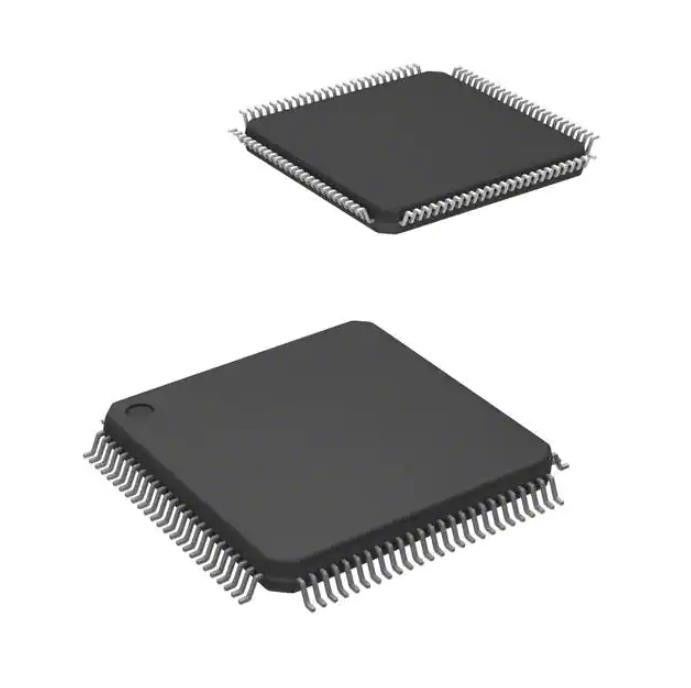

100LQFP Microcontroller IC SPC560C50L3B4E0X 32BIT 512KB FLITS
Productdetails:
| Plaats van herkomst: | origineel |
| Merknaam: | original |
| Certificering: | original |
| Modelnummer: | SPC560C50L3B4E0X |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Kartondoos |
| Levertijd: | 1-3working dagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 100.000 |
|
Gedetailleerde informatie |
|||
| RAM Size: | 48K x 8 | Voltage - Levering (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| Gegevensconvertors: | A/D 28x10b | Oscillatortype: | Intern |
| Werkende temperatuur: | -40°C ~ 105°C (Ta) | Opzettend Type: | De oppervlakte zet op |
| Pakket/Geval: | 100-LQFP | Het Pakket van het leveranciersapparaat: | 100-LQFP (14x14) |
| Hoog licht: | 100LQFP Microcontroller IC,SPC560C50L3B4E0X,32BIT 512KB Microcontroller IC |
||
Productomschrijving
SPC560C50L3B4E0X Stroomdetectieweerstanden Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotive, AEC-Q100, SPC56 Microcontroller IC 32-Bit Single-Core 64MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Specificaties vanSPC560C50L3B4E0X
| TYPE | BESCHRIJVING |
| Categorie | Geïntegreerde schakelingen (IC's) |
| Ingebed | |
| Microcontrollers | |
| Mfr | ST Micro-elektronica |
| Serie | Automobiel, AEC-Q100, SPC56 |
| Pakket | Band & Spoel (TR) |
| product status | Actief |
| Digi-Key Programmeerbaar | Niet geverifieerd |
| Kernprocessor | e200z0u |
| Kerngrootte | 32-bits enkele kern |
| Snelheid | 64 MHz |
| Connectiviteit | CANbus, I²C, LINbus, SCI, SPI |
| Randapparatuur | DMA, POR, PWM, WDT |
| Aantal I/O | 79 |
| Programma Geheugengrootte | 512KB (512K x 8) |
| Programma geheugentype | FLASH |
| EEPROM-formaat | - |
| RAM-grootte | 48K x 8 |
| Spanning - Voeding (Vcc/Vdd) | 3V ~ 5,5V |
| Gegevens Converters | A/D 28x10b |
| Oscillatortype | Intern |
| Bedrijfstemperatuur | -40°C ~ 105°C (TA) |
| Montage type | Opbouwmontage |
| Pakket / koffer | 100-LQFP |
| Toestelpakket leverancier | 100-LQFP (14x14) |
| Basisproductnummer | SPC560 |
Kenmerken vanSPC560C50L3B4E0X
• Krachtige 64 MHz e200z0h CPU
– 32-bits Power Architecture®-technologie
– Tot 60 DMIP's werking
– Codering met variabele lengte (VLE)
• Geheugen
– Code Flash tot 512 KB met ECC
– 64 KB Data Flash met ECC
– Tot 48 KB SRAM met ECC
- Geheugenbeveiligingseenheid (MPU) met 8 ingangen
• Onderbreekt
– 16 prioriteitsniveaus
– Niet-maskeerbare onderbreking (NMI)
– Tot 34 externe interrupts incl.18 weklijnen
• GPIO: 45(LQFP64), 75(LQFP100), 123(LQFP144)
• Timereenheden
– 6-kanaals 32-bits periodieke onderbrekingstimers
– 4-kanaals 32-bits systeemtimermodule
- Software watchdog-timer
- Realtime kloktimer
• 16-bits counter time-triggered I/O's
– Tot 56 kanalen met PWM/MC/IC/OC
– ADC-diagnose via CTU
Communicatie-interface
– Tot 6 FlexCAN-interfaces (2.0B actief) met elk 64 berichtobjecten
– Tot 4 LINFlex/UART
– 3 DSPI / I2C
Enkele voeding van 5 V of 3,3 V
10-bits analoog-naar-digitaalomzetter (ADC) met maximaal 36 kanalen
– Uitbreidbaar tot 64 kanalen via externe multiplexing
– Individuele conversieregisters
- Cross-triggering-eenheid (CTU)
• Speciale diagnosemodule voor verlichting
- Geavanceerde PWM-generatie
– Door de tijd getriggerde diagnose
– PWM-gesynchroniseerde ADC-metingen
• Klokgeneratie
– 4 tot 16 MHz snelle externe kristaloscillator (FXOSC)
– 32 kHz langzame externe kristaloscillator (SXOSC)
– 16 MHz snelle interne RC-oscillator (FIRC)
– 128 kHz trage interne RC-oscillator (SIRC)
– Softwaregestuurde FMPLL
– Klokbewakingseenheid (CMU)
• Uitputtende foutopsporingsmogelijkheden
– Nexus1 op alle apparaten
– Nexus2+ beschikbaar op emulatiepakket (LBGA208)
Mogelijkheden voor laag stroomverbruik
- Stand-by met extreem laag vermogen met RTC-, SRAM- en CAN-bewaking
- Snelle ontwaakschema's
• Bedrijfstemp.bereik tot -40 tot 125 °C
toepassingen vanSPC560C50L3B4E0X
De SPC560B40x/50x en SPC560C40x/50x is een familie van volgende generatie microcontrollers gebouwd op de Power Architecture embedded categorie.De SPC560B40x/50x- en SPC560C40x/50x-familie van 32-bits microcontrollers is de nieuwste prestatie op het gebied van geïntegreerde controllers voor autotoepassingen.Het behoort tot een groeiende familie van op de auto gerichte producten die zijn ontworpen om de volgende golf van carrosserie-elektronicatoepassingen in het voertuig aan te pakken.De geavanceerde en kostenefficiënte hostprocessorkern van deze automotive-controllerfamilie voldoet aan de Power Architecture embedded-categorie en implementeert alleen de VLE (variable-length encoding) APU, wat zorgt voor een verbeterde codedichtheid.Het werkt met snelheden tot 64 MHz en biedt krachtige verwerking die is geoptimaliseerd voor een laag stroomverbruik.Het profiteert van de beschikbare ontwikkelingsinfrastructuur van huidige Power Architecture-apparaten en wordt ondersteund met softwarestuurprogramma's, besturingssystemen en configuratiecode om te helpen bij gebruikersimplementaties.
Milieu- en exportclassificaties vanSPC560C50L3B4E0X
| ATTRIBUUT | BESCHRIJVING |
| RoHS-status | ROHS3-conform |
| Vochtgevoeligheidsniveau (MSL) | 3 (168 uur) |
| REACH-status | REACH Onaangetast |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
